semanticseg

Семантическая сегментация изображений с помощью глубокого обучения

свернуть все на странице

Синтаксис

C = semanticseg(I,network)

[C,score,allScores] = semanticseg(I,network)

[___] = semanticseg(I,network,roi)

pxds = semanticseg(imds,network)

[___] = semanticseg(___,Name,Value)

Описание

пример

C = semanticseg(I,network) возвращает семантическую сегментацию входного изображения с помощью глубокого обучения. Вход network должен быть любой объектом SeriesNetwork или DAGNetwork.

[C,score,allScores] = semanticseg(I,network) возвращает семантическую сегментацию входного изображения с музыкой классификации к каждой категориальной метке в C. Очки возвращены в категориальном массиве, который соответствует каждому пикселю или вокселу во входном изображении. allScores содержит музыку ко всем категориям метки, которые может классифицировать входная сеть.

[___] = semanticseg(I,network,roi) возвращает семантическую сегментацию для прямоугольной подобласти входного изображения.

pxds = semanticseg(imds,network) возвращает семантическую сегментацию для набора изображений в imds, объекте ImageDatastore.

Эта функция поддерживает параллельные вычисления с помощью нескольких рабочих MATLAB^® при обработке объекта ImageDatastore. Можно включить параллельные вычисления с помощью диалогового окна Настроек Computer Vision Toolbox.

[___] = semanticseg(___,Name,Value) возвращает семантическую сегментацию с дополнительными опциями, заданными одним или несколькими аргументами пары Name,Value.

Примеры

свернуть все

Семантическая сегментация изображений

Скрипт Open Live Script

Наложите результаты сегментации на изображении и отобразите результаты.

Загрузите предварительно обученную сеть.

data = load('triangleSegmentationNetwork');
net = data.net

net =
  SeriesNetwork with properties:

    Layers: [10x1 nnet.cnn.layer.Layer]

Перечислите сетевые слои.

net.Layers

ans =
  10x1 Layer array with layers:

     1   'imageinput'        Image Input                  32x32x1 images with 'zerocenter' normalization
     2   'conv_1'            Convolution                  64 3x3x1 convolutions with stride [1  1] and padding [1  1  1  1]
     3   'relu_1'            ReLU                         ReLU
     4   'maxpool'           Max Pooling                  2x2 max pooling with stride [2  2] and padding [0  0  0  0]
     5   'conv_2'            Convolution                  64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
     6   'relu_2'            ReLU                         ReLU
     7   'transposed-conv'   Transposed Convolution       64 4x4x64 transposed convolutions with stride [2  2] and cropping [1  1  1  1]
     8   'conv_3'            Convolution                  2 1x1x64 convolutions with stride [1  1] and padding [0  0  0  0]
     9   'softmax'           Softmax                      softmax
    10   'classoutput'       Pixel Classification Layer   Class weighted cross-entropy loss with classes 'triangle' and 'background'

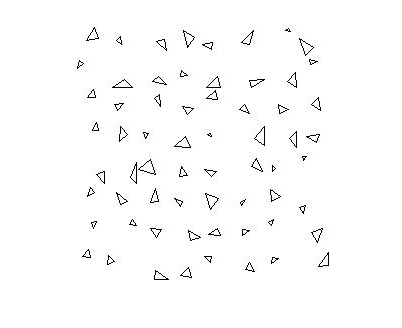

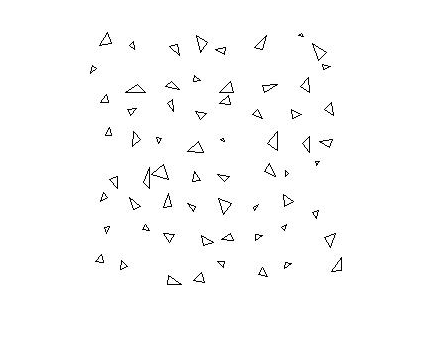

Считайте и отобразите тестовое изображение.

I = imread('triangleTest.jpg');
figure
imshow(I)

Выполните семантическую сегментацию изображений.

[C,scores] = semanticseg(I,net);

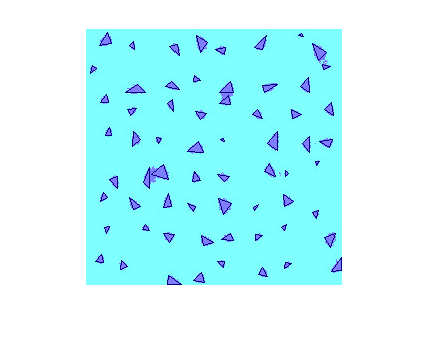

Наложите результаты сегментации на изображении и отобразите результаты.

B = labeloverlay(I, C);
figure
imshow(B)

Отобразите очки классификации.

figure
imagesc(scores)
axis square
colorbar

Создайте бинарную маску только с треугольниками.

BW = C == 'triangle';
figure
imshow(BW)

Оцените семантический набор тестов сегментации

Скрипт Open Live Script

Загрузите предварительно обученную сеть.

data = load('triangleSegmentationNetwork');
net = data.net;

Изображения нагрузочного теста с помощью imageDatastore.

dataDir = fullfile(toolboxdir('vision'),'visiondata','triangleImages');
testImageDir = fullfile(dataDir,'testImages');
imds = imageDatastore(testImageDir)

imds =
  ImageDatastore with properties:

                       Files: {
                              ' .../toolbox/vision/visiondata/triangleImages/testImages/image_001.jpg';
                              ' .../toolbox/vision/visiondata/triangleImages/testImages/image_002.jpg';
                              ' .../toolbox/vision/visiondata/triangleImages/testImages/image_003.jpg'
                               ... and 97 more
                              }
    AlternateFileSystemRoots: {}
                    ReadSize: 1
                      Labels: {}
                     ReadFcn: @readDatastoreImage

Загрузите заземляющие тестовые метки истины.

testLabelDir = fullfile(dataDir,'testLabels');
classNames = ["triangle" "background"];
pixelLabelID = [255 0];
pxdsTruth = pixelLabelDatastore(testLabelDir,classNames,pixelLabelID);

Запустите семантическую сегментацию на всех тестовых изображениях.

pxdsResults = semanticseg(imds,net,'WriteLocation',tempdir);

Running semantic segmentation network
-------------------------------------
* Processing 100 images.
* Progress: 100.00%

Сравните результаты с наземной истиной.

metrics = evaluateSemanticSegmentation(pxdsResults,pxdsTruth)

Evaluating semantic segmentation results
---------------------------------------[==================================================] 100%
Elapsed time: 00:00:01
Estimated time remaining: 00:00:00
* Finalizing... Done.
* Data set metrics:

    GlobalAccuracy    MeanAccuracy    MeanIoU    WeightedIoU    MeanBFScore
    ______________    ____________    _______    ___________    ___________

       0.90624          0.95085       0.61588      0.87529        0.40652

metrics =
  semanticSegmentationMetrics with properties:

              ConfusionMatrix: [2x2 table]
    NormalizedConfusionMatrix: [2x2 table]
               DataSetMetrics: [1x5 table]
                 ClassMetrics: [2x3 table]
                 ImageMetrics: [100x5 table]

Задайте пользовательский слой классификации пикселей с потерей игры в кости

Этот пример использование:

Скрипт Open Live Script

Этот пример показывает, как задать и создать пользовательский слой классификации пикселей, который использует потерю Игры в кости.

Этот слой может использоваться, чтобы обучить семантические сети сегментации. Чтобы узнать больше о создании пользовательских слоев глубокого обучения, смотрите, Задают Пользовательские Слои Глубокого обучения (Deep Learning Toolbox).

Поставьте на карту потерю

Потеря Игры в кости основана на коэффициенте подобия Sørensen-игры-в-кости для измерения перекрытия между двумя сегментированными изображениями. Обобщенная потеря Игры в кости [1,2], $L$ , поскольку между одним изображением $Y$ и соответствующая наземная истина $T$ дают

$L = 1 - \frac{2 \sum_{k = 1}^{K} w_{k} \sum_{m = 1}^{M} Y_{км} T_{км}}{\sum_{k = 1}^{K} w_{k} \sum_{m = 1}^{M} Y_{км}^{2} + T_{км}^{2}}$ ,

где $K$ количество классов, $M$ число элементов по первым двум измерениям $Y$ , и $w_{k}$ класс определенный фактор взвешивания, который управляет вкладом, который каждый класс делает к потере. $w_{k}$ обычно обратная область ожидаемой области:

$w_{k} = \frac{1}{{(\sum_{m = 1}^{M} T_{км})}^{2}}$

Это взвешивание помогает противостоять влиянию более крупных областей на счете Игры в кости, облегчающем для сети изучить, как сегментировать меньшие области.

Шаблон слоя классификации

Скопируйте шаблон слоя классификации в новый файл в MATLAB®. Этот шаблон обрисовывает в общих чертах структуру слоя классификации и включает функции, которые задают поведение слоя. Остальная часть примера показывает, как завершить dicePixelClassificationLayer.

classdef dicePixelClassificationLayer < nnet.layer.ClassificationLayer

   properties
      % Optional properties
   end

   methods

        function loss = forwardLoss(layer, Y, T)
            % Layer forward loss function goes here.
        end

        function dLdY = backwardLoss(layer, Y, T)
            % Layer backward loss function goes here.
        end
    end
end

Объявите свойства слоя

По умолчанию пользовательские выходные слои имеют следующие свойства:

Имя Имя слоя, заданное как вектор символов или скаляр строки. Чтобы включать этот слой в график слоя, необходимо задать непустое уникальное имя слоя. Если вы обучаете серийную сеть с этим слоем, и Name установлен в '', то программное обеспечение автоматически присваивает имя в учебное время.
Описание Короткое описание слоя, заданного как вектор символов или скаляр строки. Это описание появляется, когда слой отображен в массиве Layer. Если вы не задаете описание слоя, то программное обеспечение отображает имя класса слоя.
Ввод Тип слоя, заданного как вектор символов или скаляр строки. Значение Type появляется, когда слой отображен в массиве Layer. Если вы не задаете тип слоя, то программное обеспечение отображает 'Classification layer' или 'Regression layer'.

Пользовательские слои классификации также имеют следующее свойство:

Классы Классы выходного слоя, заданного как категориальный вектор, массив строк, массив ячеек из символьных векторов или 'auto'. Если Classes является 'auto', то программное обеспечение автоматически устанавливает классы в учебное время. Если вы задаете массив строк или массив ячеек из символьных векторов str, то программное обеспечение устанавливает классы выходного слоя к categorical(str,str). Значением по умолчанию является 'auto'.

Если слой не имеет никаких других свойств, то можно не использовать раздел properties.

Потеря Игры в кости требует, чтобы маленькое постоянное значение предотвратило деление на нуль. Задайте свойство, Epsilon, чтобы содержать это значение.

classdef dicePixelClassificationLayer < nnet.layer.ClassificationLayer

    properties(Constant)
       % Small constant to prevent division by zero.
       Epsilon = 1e-8;

    end

    ...
end

Создайте функцию конструктора

Создайте функцию, которая создает слой и инициализирует свойства слоя. Задайте любые переменные, требуемые создать слой как входные параметры к функции конструктора.

Задайте дополнительное имя входного параметра, чтобы присвоить свойству Name при создании.

        function layer = dicePixelClassificationLayer(name)
            % layer =  dicePixelClassificationLayer(name) creates a Dice
            % pixel classification layer with the specified name.

            % Set layer name.
            layer.Name = name;

            % Set layer description.
            layer.Description = 'Dice loss';
        end

Создайте прямую функцию потерь

Создайте функцию с именем forwardLoss, который возвращает взвешенную перекрестную энтропийную потерю между прогнозами, сделанными сетью и учебными целями. Синтаксисом для forwardLoss является loss = forwardLoss(layer, Y, T), где Y является вывод предыдущего слоя, и T представляет учебные цели.

Для семантических проблем сегментации размерности T совпадают с размерностью Y, где Y является 4-D массивом размера H-by-W-by-K-by-N, где K является количеством классов, и N является мини-пакетным размером.

Размер Y зависит от вывода предыдущего слоя. Чтобы гарантировать, что Y одного размера как T, необходимо включать слой, который выводит правильный размер перед выходным слоем. Например, чтобы гарантировать, что Y является 4-D массивом музыки прогноза к классам K, можно включать полносвязный слой размера K или сверточный слой с фильтрами K, сопровождаемыми softmax слоем перед выходным слоем.

        function loss = forwardLoss(layer, Y, T)
            % loss = forwardLoss(layer, Y, T) returns the Dice loss between
            % the predictions Y and the training targets T.

            % Weights by inverse of region size.
            W = 1 ./ sum(sum(T,1),2).^2;

            intersection = sum(sum(Y.*T,1),2);
            union = sum(sum(Y.^2 + T.^2, 1),2);

            numer = 2*sum(W.*intersection,3) + layer.Epsilon;
            denom = sum(W.*union,3) + layer.Epsilon;

            % Compute Dice score.
            dice = numer./denom;

            % Return average Dice loss.
            N = size(Y,4);
            loss = sum((1-dice))/N;

        end

Создайте обратную функцию потерь

Создайте обратную функцию потерь, которая возвращает производные потери Игры в кости относительно прогнозов Y. Синтаксисом для backwardLoss является loss = backwardLoss(layer, Y, T), где Y является вывод предыдущего слоя, и T представляет учебные цели.

Размерности Y и T совпадают с входными параметрами в forwardLoss.

        function dLdY = backwardLoss(layer, Y, T)
            % dLdY = backwardLoss(layer, Y, T) returns the derivatives of
            % the Dice loss with respect to the predictions Y.

            % Weights by inverse of region size.
            W = 1 ./ sum(sum(T,1),2).^2;

            intersection = sum(sum(Y.*T,1),2);
            union = sum(sum(Y.^2 + T.^2, 1),2);

            numer = 2*sum(W.*intersection,3) + layer.Epsilon;
            denom = sum(W.*union,3) + layer.Epsilon;

            N = size(Y,4);

            dLdY = (2*W.*Y.*numer./denom.^2 - 2*W.*T./denom)./N;
        end

Завершенный слой

Завершенный слой обеспечивается в dicePixelClassificationLayer.m.

classdef dicePixelClassificationLayer < nnet.layer.ClassificationLayer
    % This layer implements the generalized dice loss function for training
    % semantic segmentation networks.

    properties(Constant)
        % Small constant to prevent division by zero.
        Epsilon = 1e-8;
    end

    methods

        function layer = dicePixelClassificationLayer(name)
            % layer =  dicePixelClassificationLayer(name) creates a Dice
            % pixel classification layer with the specified name.

            % Set layer name.
            layer.Name = name;

            % Set layer description.
            layer.Description = 'Dice loss';
        end


        function loss = forwardLoss(layer, Y, T)
            % loss = forwardLoss(layer, Y, T) returns the Dice loss between
            % the predictions Y and the training targets T.

            % Weights by inverse of region size.
            W = 1 ./ sum(sum(T,1),2).^2;

            intersection = sum(sum(Y.*T,1),2);
            union = sum(sum(Y.^2 + T.^2, 1),2);

            numer = 2*sum(W.*intersection,3) + layer.Epsilon;
            denom = sum(W.*union,3) + layer.Epsilon;

            % Compute Dice score.
            dice = numer./denom;

            % Return average Dice loss.
            N = size(Y,4);
            loss = sum((1-dice))/N;

        end

        function dLdY = backwardLoss(layer, Y, T)
            % dLdY = backwardLoss(layer, Y, T) returns the derivatives of
            % the Dice loss with respect to the predictions Y.

            % Weights by inverse of region size.
            W = 1 ./ sum(sum(T,1),2).^2;

            intersection = sum(sum(Y.*T,1),2);
            union = sum(sum(Y.^2 + T.^2, 1),2);

            numer = 2*sum(W.*intersection,3) + layer.Epsilon;
            denom = sum(W.*union,3) + layer.Epsilon;

            N = size(Y,4);

            dLdY = (2*W.*Y.*numer./denom.^2 - 2*W.*T./denom)./N;
        end
    end
end

Совместимость графического процессора

Для совместимости графического процессора функции уровня должны поддержать входные параметры и возвратить выходные параметры типа gpuArray. Любые другие функции, используемые слоем, должны сделать то же самое.

Функции MATLAB использовали в forwardLoss и backwardLoss в dicePixelClassificationLayer вся поддержка входные параметры gpuArray, таким образом, слоем является совместимый графический процессор.

Проверяйте Выходную валидность слоя

Создайте экземпляр слоя.

layer = dicePixelClassificationLayer('dice');

Проверяйте валидность слоя слоя с помощью checkLayer. Задайте допустимый входной размер, чтобы быть размером одного наблюдения за типичным входом к слою. Слой ожидает H-by-W-by-K-by-N входные параметры массивов, где K является количеством классов, и N является количеством наблюдений в мини-пакете.

numClasses = 2;
validInputSize = [4 4 numClasses];
checkLayer(layer,validInputSize, 'ObservationDimension',4)

Running nnet.checklayer.OutputLayerTestCase
.......... .......
Done nnet.checklayer.OutputLayerTestCase
__________

Test Summary:
	 17 Passed, 0 Failed, 0 Incomplete, 0 Skipped.
	 Time elapsed: 1.6227 seconds.

Тестовые сводные отчеты количество переданных, отказавших, неполные, и пропущенные тесты.

Используйте пользовательский слой в семантической сети сегментации

Создайте семантическую сеть сегментации, которая использует dicePixelClassificationLayer.

layers = [
    imageInputLayer([32 32 1])
    convolution2dLayer(3,64,'Padding',1)
    reluLayer
    maxPooling2dLayer(2,'Stride',2)
    convolution2dLayer(3,64,'Padding',1)
    reluLayer
    transposedConv2dLayer(4,64,'Stride',2,'Cropping',1)
    convolution2dLayer(1,2)
    softmaxLayer
    dicePixelClassificationLayer('dice')]

layers =
  10x1 Layer array with layers:

     1   ''       Image Input              32x32x1 images with 'zerocenter' normalization
     2   ''       Convolution              64 3x3 convolutions with stride [1  1] and padding [1  1  1  1]
     3   ''       ReLU                     ReLU
     4   ''       Max Pooling              2x2 max pooling with stride [2  2] and padding [0  0  0  0]
     5   ''       Convolution              64 3x3 convolutions with stride [1  1] and padding [1  1  1  1]
     6   ''       ReLU                     ReLU
     7   ''       Transposed Convolution   64 4x4 transposed convolutions with stride [2  2] and output cropping [1  1]
     8   ''       Convolution              2 1x1 convolutions with stride [1  1] and padding [0  0  0  0]
     9   ''       Softmax                  softmax
    10   'dice'   Classification Output    Dice loss

Загрузите данные тренировки для семантической сегментации с помощью imageDatastore и pixelLabelDatastore.

dataSetDir = fullfile(toolboxdir('vision'),'visiondata','triangleImages');
imageDir = fullfile(dataSetDir,'trainingImages');
labelDir = fullfile(dataSetDir,'trainingLabels');

imds = imageDatastore(imageDir);

classNames = ["triangle" "background"];
labelIDs = [255 0];
pxds = pixelLabelDatastore(labelDir, classNames, labelIDs);

Сопоставьте изображение и пиксельные данные о метке с помощью pixelLabelImageDatastore.

ds = pixelLabelImageDatastore(imds,pxds);

Установите опции обучения и обучите сеть.

options = trainingOptions('sgdm', ...
    'InitialLearnRate',1e-2, ...
    'MaxEpochs',100, ...
    'LearnRateDropFactor',1e-1, ...
    'LearnRateDropPeriod',50, ...
    'LearnRateSchedule','piecewise', ...
    'MiniBatchSize',128);

net = trainNetwork(ds,layers,options);

Training on single GPU.
Initializing image normalization.
|========================================================================================|
|  Epoch  |  Iteration  |  Time Elapsed  |  Mini-batch  |  Mini-batch  |  Base Learning  |
|         |             |   (hh:mm:ss)   |   Accuracy   |     Loss     |      Rate       |
|========================================================================================|
|       1 |           1 |       00:00:03 |       27.89% |       0.8346 |          0.0100 |
|      50 |          50 |       00:00:34 |       89.67% |       0.6384 |          0.0100 |
|     100 |         100 |       00:01:09 |       94.35% |       0.5024 |          0.0010 |
|========================================================================================|

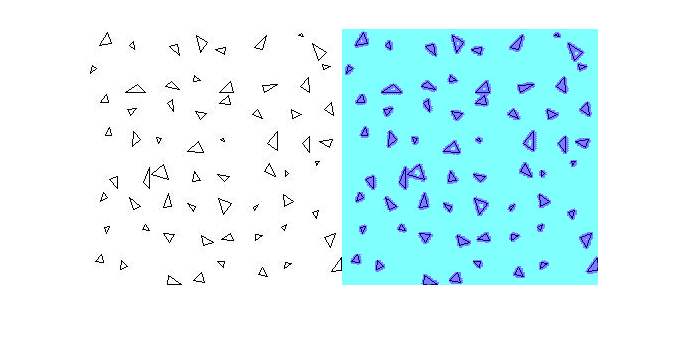

Оцените обучивший сеть путем сегментации тестового изображения и отображения результата сегментации.

I = imread('triangleTest.jpg');

[C,scores] = semanticseg(I,net);

B = labeloverlay(I,C);
figure
imshow(imtile({I,B}))

Ссылки

Crum, Уильям Р., Оскар Камара и Дерек ЛГ Хилл. "Обобщенное перекрытие измеряется для оценки и валидации в медицинском анализе изображения". Транзакции IEEE на медицинской обработке изображений 25.11 (2006): 1451-1461.
Sudre, Кэрол Х., и др. "Обобщенные Игры в кости накладываются как функция потерь глубокого обучения для очень несбалансированных сегментаций". Глубокое обучение в Медицинском Анализе изображения и Многомодальном Изучении для Клинической Поддержки принятия решений. Спрингер, Хан, 2017. 240-248.

Семантическая сегментация Используя расширенные свертки

Этот пример использование:

Скрипт Open Live Script

Этот пример показывает, как обучить семантическую сеть сегментации использование расширенных сверток.

Семантическая сеть сегментации классифицирует каждый пиксель на изображение, приводящее к изображению, которое сегментируется классом. Приложения для семантической сегментации включают дорожную сегментацию для автономного управления и сегментацию раковой клетки для медицинского диагноза. Чтобы узнать больше, смотрите Семантические Основы Сегментации.

Семантические сети сегментации как DeepLab [1] делают широкое применение расширенных сверток (также известный atrous свертки), потому что они могут увеличить восприимчивое поле слоя (область входа, который слои видят), не увеличивая число параметров или вычислений.

Загрузите данные тренировки

Пример использует простой набор данных 32x32 треугольные изображения в целях рисунка. Набор данных включает сопроводительные пиксельные наземные данные об истине метки. Загрузите данные тренировки с помощью imageDatastore и pixelLabelDatastore.

dataFolder = fullfile(toolboxdir('vision'),'visiondata','triangleImages');
imageFolderTrain = fullfile(dataFolder,'trainingImages');
labelFolderTrain = fullfile(dataFolder,'trainingLabels');

Создайте datastore изображений для изображений.

imdsTrain = imageDatastore(imageFolderTrain);

Создайте pixelLabelDatastore для заземляющих пиксельных меток истины.

classNames = ["triangle" "background"];
labels = [255 0];
pxdsTrain = pixelLabelDatastore(labelFolderTrain,classNames,labels)

pxdsTrain =
  PixelLabelDatastore with properties:

                       Files: {200×1 cell}
                  ClassNames: {2×1 cell}
                    ReadSize: 1
                     ReadFcn: @readDatastoreImage
    AlternateFileSystemRoots: {}

Создайте семантическую сеть сегментации

Этот пример использует простую семантическую сеть сегментации на основе расширенных сверток.

Создайте источник данных для данных тренировки и получите пиксельные счета для каждой метки.

pximdsTrain = pixelLabelImageDatastore(imdsTrain,pxdsTrain);
tbl = countEachLabel(pximdsTrain)

tbl=2×3 table
        Name        PixelCount    ImagePixelCount
    ____________    __________    _______________

    'triangle'           10326       2.048e+05
    'background'    1.9447e+05       2.048e+05

Большинство пиксельных меток для фона. Эта неустойчивость класса смещает процесс обучения в пользу доминирующего класса. Чтобы зафиксировать это, используйте взвешивание класса, чтобы сбалансировать классы. Существует несколько методов для вычислительных весов класса. Одна общепринятая методика является обратным взвешиванием частоты, где веса класса являются инверсией частот класса. Это увеличивает вес, данный недостаточно представленным классам. Вычислите веса класса с помощью обратного взвешивания частоты.

numberPixels = sum(tbl.PixelCount);
frequency = tbl.PixelCount / numberPixels;
classWeights = 1 ./ frequency;

Создайте сеть для пикселя classificaiton с входным слоем изображений с входным размером, соответствующим размеру входных изображений. Затем, задайте три блока свертки, обработайте в пакетном режиме нормализацию и слои ReLU. Для каждого сверточного слоя задайте 32 3х3 фильтра с увеличивающимися факторами расширения и задайте, чтобы заполнить входные параметры, чтобы быть одного размера как выходные параметры путем установки опции 'Padding' на 'same'. Чтобы классифицировать пиксели, включайте сверточный слой с K свертки 1 на 1, где K является количеством классов, сопровождаемых softmax слоем и pixelClassificationLayer с обратными весами класса.

inputSize = [32 32 1];
filterSize = 3;
numFilters = 32;
numClasses = numel(classNames);

layers = [
    imageInputLayer(inputSize)

    convolution2dLayer(filterSize,numFilters,'DilationFactor',1,'Padding','same')
    batchNormalizationLayer
    reluLayer

    convolution2dLayer(filterSize,numFilters,'DilationFactor',2,'Padding','same')
    batchNormalizationLayer
    reluLayer

    convolution2dLayer(filterSize,numFilters,'DilationFactor',4,'Padding','same')
    batchNormalizationLayer
    reluLayer

    convolution2dLayer(1,numClasses)
    softmaxLayer
    pixelClassificationLayer('Classes',classNames,'ClassWeights',classWeights)];

Обучение сети

Задайте опции обучения. Используя решатель SGDM, обучайтесь в течение 100 эпох, мини-пакетный размер 64, и изучите уровень 0.001.

options = trainingOptions('sgdm', ...
    'MaxEpochs', 100, ...
    'MiniBatchSize', 64, ...
    'InitialLearnRate', 1e-3);

Обучите сеть с помощью trainNetwork.

net = trainNetwork(pximdsTrain,layers,options);

Training on single GPU.
Initializing image normalization.
|========================================================================================|
|  Epoch  |  Iteration  |  Time Elapsed  |  Mini-batch  |  Mini-batch  |  Base Learning  |
|         |             |   (hh:mm:ss)   |   Accuracy   |     Loss     |      Rate       |
|========================================================================================|
|       1 |           1 |       00:00:00 |       67.54% |       0.7098 |          0.0010 |
|      17 |          50 |       00:00:03 |       84.60% |       0.3851 |          0.0010 |
|      34 |         100 |       00:00:06 |       89.85% |       0.2536 |          0.0010 |
|      50 |         150 |       00:00:09 |       93.39% |       0.1959 |          0.0010 |
|      67 |         200 |       00:00:11 |       95.89% |       0.1559 |          0.0010 |
|      84 |         250 |       00:00:14 |       97.29% |       0.1188 |          0.0010 |
|     100 |         300 |       00:00:18 |       98.28% |       0.0970 |          0.0010 |
|========================================================================================|

Тестирование сети

Загрузите тестовые данные. Создайте datastore изображений для изображений. Создайте pixelLabelDatastore для заземляющих пиксельных меток истины.

imageFolderTest = fullfile(dataFolder,'testImages');
imdsTest = imageDatastore(imageFolderTest);
labelFolderTest = fullfile(dataFolder,'testLabels');
pxdsTest = pixelLabelDatastore(labelFolderTest,classNames,labels);

Сделайте прогнозы с помощью тестовых данных, и обучил сеть.

pxdsPred = semanticseg(imdsTest,net,'WriteLocation',tempdir);

Running semantic segmentation network
-------------------------------------
* Processing 100 images.
* Progress: 100.00%

Оцените точность прогноза с помощью evaluateSemanticSegmentation.

metrics = evaluateSemanticSegmentation(pxdsPred,pxdsTest);

Evaluating semantic segmentation results
----------------------------------------
* Selected metrics: global accuracy, class accuracy, IoU, weighted IoU, BF score.
* Processing 100 images...
[==================================================] 100%
Elapsed time: 00:00:00
Estimated time remaining: 00:00:00
* Finalizing... Done.
* Data set metrics:

    GlobalAccuracy    MeanAccuracy    MeanIoU    WeightedIoU    MeanBFScore
    ______________    ____________    _______    ___________    ___________

       0.98334          0.99107       0.85869      0.97109        0.68197

Для получения дополнительной информации об оценке семантических сетей сегментации смотрите evaluateSemanticSegmentation.

Сегмент новое изображение

Читайте и отобразитесь, тест отображают triangleTest.jpg.

imgTest = imread('triangleTest.jpg');
figure
imshow(imgTest)

Сегментируйте тестовое изображение с помощью semanticseg и отобразите результаты с помощью labeloverlay.

C = semanticseg(imgTest,net);
B = labeloverlay(imgTest,C);
figure
imshow(B)

Ссылки

Чен, Лян-Чие, Георгиос Папандреу, Iasonas Kokkinos, Кевин Мерфи и Алан Л. Юилл. "Deeplab: Семантическая сегментация изображений с глубокими сверточными сетями, atrous свертка и полностью соединенный crfs". Транзакции IEEE согласно анализу шаблона и искусственному интеллекту 40, № 4 (2018): 834-848.

Входные параметры

свернуть все

`I` Введите изображение
числовой массив

Введите изображение, заданное как одно из следующих.

Тип изображения	Формат данных
Одно 2D полутоновое изображение	2D матрица размера H-by-W
Одно 2D цветное изображение или 2D многоспектральное изображение	Трехмерный массив размера H-by-W-by-C. Количество цветовых каналов C 3 для цветных изображений.
Серия P 2D изображения	Массив 4-D размера H-by-W-by-C-by-P. Количество цветовых каналов C 1 для полутоновых изображений и 3 для цветных изображений.
Одно 3-D полутоновое изображение с глубиной D	Трехмерный массив размера H-by-W-by-D
Одно 3-D цветное изображение или 3-D многоспектральное изображение	Массив 4-D размера H-by-W-by-D-by-C. Количество цветовых каналов C 3 для цветных изображений.
Серия P 3-D изображения	Массив 5-D размера H-by-W-by-D-by-C-by-P

Входным изображением может также быть gpuArray, содержащий один из предыдущих типов изображения (требует Parallel Computing Toolbox™).

`network` — Сеть
Объект `SeriesNetwork` | объект `DAGNetwork`

Сеть, заданная или как SeriesNetwork или как объект DAGNetwork.

`roi` — Видимая область
Числовой вектор с 4 элементами | вектор с 6 элементами

Видимая область, заданная как одно из следующих.

Тип изображения	Формат ROI
2D изображение	Вектор с 4 элементами формы [x, y, width, height]
3-D изображение	Вектор с 6 элементами формы [x, y, z, width, height, depth]

Вектор задает прямоугольную или кубовидную видимую область, полностью содержавшуюся во входном изображении. Пиксели изображения вне видимой области присвоены <undefined> категориальная метка. Если входное изображение состоит из серии изображений, то semanticseg применяет тот же roi ко всем изображениям в ряду.

`imds` Набор данных изображения
Объект `imageDataStore`

Набор изображений, заданных как объект ImageDatastore. Функция возвращает семантическую сегментацию как категориальный массив, который связывает метку с каждым пикселем или вокселом во входном изображении.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'ExecutionEnvironment', 'gpu'

`'OutputType'` Возвращенный тип сегментации
`'categorical'` (значение по умолчанию) | `'double'` | `'uint8'`

Возвращенный тип сегментации, заданный или как 'categorical', 'double' или как 'uint8'. Когда вы выбираете 'double' или 'uint8', функция возвращает результаты сегментации как массив метки, содержащий метку IDs. Идентификаторы являются целочисленными значениями, которые соответствуют именам классов, заданным в слое классификации, используемом во входной сети.

Свойство OutputType не может использоваться с входом объекта ImageDatastore.

`'MiniBatchSize'` — Группа изображений
`128` (значение по умолчанию) | целое число

Группа изображений, заданных как целое число. Изображения сгруппированы и обработаны вместе как пакет. Они используются для обработки большого количества изображений, и они повышают вычислительную эффективность. При увеличении повышений стоимости MiniBatchSize эффективность, но это также поднимает больше памяти.

`Среда выполнения` Аппаратный ресурс
`'auto'` (значение по умолчанию) | `'gpu'` | `'cpu'`

Аппаратный ресурс раньше обрабатывал изображения с сетью, заданной как 'auto', 'gpu' или 'cpu'.

Среда выполнения	Описание
`'auto'`	Используйте графический процессор при наличии. В противном случае используйте центральный процессор. Использование графического процессора требует Parallel Computing Toolbox, и CUDA^® включил NVIDIA^®, графический процессор с вычисляет возможность 3.0 или выше.
`'gpu'`	Используйте графический процессор. Если подходящий графический процессор не доступен, функция возвращает сообщение об ошибке.
`'cpu'`	Используйте центральный процессор.

`'WriteLocation'` — Местоположение папки
`pwd` (текущая рабочая папка) (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

Местоположение папки, заданное как pwd (ваша текущая рабочая папка), скаляр строки или вектор символов. Заданная папка должна существовать и иметь полномочия записи.

Это свойство применяется только при использовании входа объекта ImageDatastore.

`'NamePrefix'` — Снабдите префиксом применился к именам выходного файла
`'pixelLabel'` (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

Префикс применился к именам выходного файла, заданным как скаляр строки или вектор символов. Файлы изображений называют можно следующим образом:

prefix_N.png, где N соответствует индексу входного файла изображения, imds.Files (N).

Это свойство применяется только при использовании входа объекта ImageDatastore.

`'Verbose'` — Отобразите информацию о прогрессе
`'true'` (значение по умолчанию) | `'false'`

Отобразите информацию прогресса, указанную как 'true' или 'false'.

Это свойство применяется только при использовании входа объекта ImageDatastore.

Выходные аргументы

свернуть все

`C` Категориальные метки
категориальный массив

Категориальные метки, возвращенные как категориальный массив. Элементы массива метки соответствуют пикселю или элементам воксела входного изображения. Если вы выбрали ROI, то метки ограничиваются областью в ROI. Пиксели изображения и вокселы вне видимой области присвоены <undefined> категориальная метка.

Тип изображения	Категориальный формат этикетки
Одно 2D изображение	2D матрица размера H-by-W. Элемент `C` (i, j) является категориальной меткой, присвоенной пикселю `I` (i, j).
Серия P 2D изображения	Трехмерный массив размера H-by-W-by-P. Элемент `C` (i, j, p) является категориальной меткой, присвоенной пикселю `I` (i, j, p).
Одно 3-D изображение	Трехмерный массив размера H-by-W-by-D. Элемент `C` (i, j, k) является категориальной меткой, присвоенной вокселу `I` (i, j, k).
Серия P 3-D изображения	Массив 4-D размера H-by-W-by-D-by-P. Элемент `C` (i, j, k, p) является категориальной меткой, присвоенной вокселу `I` (i, j, k, p).

`score` — Очки классификации
категориальный массив

Музыка классификации к каждой категориальной метке в C, возвращенном как категориальный массив. Очки представляют уверенность в предсказанном, маркирует C.

Тип изображения	Выиграйте формат
Одно 2D изображение	2D матрица размера H-by-W. Элемент `score` (i, j) является счетом классификации пикселя `I` (i, j).
Серия P 2D изображения	Трехмерный массив размера H-by-W-by-P. Элемент `score` (i, j, p) является счетом классификации пикселя `I` (i, j, p).
Одно 3-D изображение	Трехмерный массив размера H-by-W-by-D. Элемент `score` (i, j, k) является счетом классификации воксела `I` (i, j, k).
Серия P 3-D изображения	Массив 4-D размера H-by-W-by-D-by-P. Элемент `score` (i, j, k, p) является счетом классификации воксела `I` (i, j, k, p).

`allScores` — Музыка ко всем категориям метки
числовой массив

Музыка ко всем категориям метки, которые может классифицировать входная сеть, возвратилась как числовой массив. Формат массива описан в следующей таблице с L, представляющим общее количество категорий метки.

Тип изображения	Весь формат очков
Одно 2D изображение	Трехмерный массив размера H-by-W-by-L. Элемент `allScores` (i, j, q) является счетом q th метка на уровне пикселя `I` (i, j).
Серия P 2D изображения	Массив 4-D размера H-by-W-by-L-by-P. Элемент `allscores` (i, j, q, p) является счетом q th метка на уровне пикселя `I` (i, j, p).
Одно 3-D изображение	Массив 4-D размера H-by-W-by-D-by-L. Элемент `allscores` (i, j, k, q) является счетом q th метка в вокселе `I` (i, j, k).
Серия P 3-D изображения	Массив 5-D размера H-by-W-by-D-by-L-by-P. Элемент `allscores` (i, j, k, q, p) является счетом q th метка в вокселе `I` (i, j, k, p).

`pxds` — Семантические результаты сегментации
Объект `PixelLabelDatastore`

Семантические результаты сегментации, возвращенные как объект pixelLabelDatastore. Объект содержит семантические результаты сегментации для всех изображений, содержавшихся во входном объекте imds. Результат для каждого изображения сохранен как отдельные матрицы метки uint8 изображений PNG. Можно использовать read (pxds), чтобы возвратить категориальные метки, присвоенные изображениям в imds.

Расширенные возможности

Автоматическая параллельная поддержка
Ускорьте код автоматически рабочим вычислением в параллели с помощью Parallel Computing Toolbox™.

Чтобы запуститься параллельно, установите 'UseParallel' на true или включите это значением по умолчанию с помощью настроек Computer Vision Toolbox™.

Для получения дополнительной информации смотрите Поддержку Parallel Computing Toolbox.

Документация

semanticseg

Синтаксис

Описание

Примеры

Семантическая сегментация изображений

Оцените семантический набор тестов сегментации

Задайте пользовательский слой классификации пикселей с потерей игры в кости

Семантическая сегментация Используя расширенные свертки

Входные параметры

`I` Введите изображение
числовой массив

`network` — Сеть
Объект `SeriesNetwork` | объект `DAGNetwork`

`roi` — Видимая область
Числовой вектор с 4 элементами | вектор с 6 элементами

`imds` Набор данных изображения
Объект `imageDataStore`

Аргументы в виде пар имя-значение

`'OutputType'` Возвращенный тип сегментации
`'categorical'` (значение по умолчанию) | `'double'` | `'uint8'`

`'MiniBatchSize'` — Группа изображений
`128` (значение по умолчанию) | целое число

`Среда выполнения` Аппаратный ресурс
`'auto'` (значение по умолчанию) | `'gpu'` | `'cpu'`

`'WriteLocation'` — Местоположение папки
`pwd` (текущая рабочая папка) (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

`'NamePrefix'` — Снабдите префиксом применился к именам выходного файла
`'pixelLabel'` (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

`'Verbose'` — Отобразите информацию о прогрессе
`'true'` (значение по умолчанию) | `'false'`

Выходные аргументы

`C` Категориальные метки
категориальный массив

`score` — Очки классификации
категориальный массив

`allScores` — Музыка ко всем категориям метки
числовой массив

`pxds` — Семантические результаты сегментации
Объект `PixelLabelDatastore`

Расширенные возможности

Автоматическая параллельная поддержка
Ускорьте код автоматически рабочим вычислением в параллели с помощью Parallel Computing Toolbox™.

Смотрите также

Темы

Внешние веб-сайты

Введенный в R2017b

Документация Computer Vision Toolbox

Поддержка

Документация

semanticseg

Синтаксис

Описание

Примеры

Семантическая сегментация изображений

Оцените семантический набор тестов сегментации

Задайте пользовательский слой классификации пикселей с потерей игры в кости

Семантическая сегментация Используя расширенные свертки

Входные параметры

I Введите изображение числовой массив

network — Сеть Объект SeriesNetwork | объект DAGNetwork

roi — Видимая область Числовой вектор с 4 элементами | вектор с 6 элементами

imds Набор данных изображения Объект imageDataStore

Аргументы в виде пар имя-значение

'OutputType' Возвращенный тип сегментации 'categorical' (значение по умолчанию) | 'double' | 'uint8'

'MiniBatchSize' — Группа изображений 128 (значение по умолчанию) | целое число

Среда выполнения Аппаратный ресурс 'auto' (значение по умолчанию) | 'gpu' | 'cpu'

'WriteLocation' — Местоположение папки pwd (текущая рабочая папка) (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

'NamePrefix' — Снабдите префиксом применился к именам выходного файла 'pixelLabel' (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

'Verbose' — Отобразите информацию о прогрессе 'true' (значение по умолчанию) | 'false'

Выходные аргументы

C Категориальные метки категориальный массив

score — Очки классификации категориальный массив

allScores — Музыка ко всем категориям метки числовой массив

pxds — Семантические результаты сегментации Объект PixelLabelDatastore

Расширенные возможности

Автоматическая параллельная поддержка Ускорьте код автоматически рабочим вычислением в параллели с помощью Parallel Computing Toolbox™.

Смотрите также

Темы

Внешние веб-сайты

Введенный в R2017b

Документация Computer Vision Toolbox

Поддержка

`I` Введите изображение
числовой массив

`network` — Сеть
Объект `SeriesNetwork` | объект `DAGNetwork`

`roi` — Видимая область
Числовой вектор с 4 элементами | вектор с 6 элементами

`imds` Набор данных изображения
Объект `imageDataStore`

`'OutputType'` Возвращенный тип сегментации
`'categorical'` (значение по умолчанию) | `'double'` | `'uint8'`

`'MiniBatchSize'` — Группа изображений
`128` (значение по умолчанию) | целое число

`Среда выполнения` Аппаратный ресурс
`'auto'` (значение по умолчанию) | `'gpu'` | `'cpu'`

`'WriteLocation'` — Местоположение папки
`pwd` (текущая рабочая папка) (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

`'NamePrefix'` — Снабдите префиксом применился к именам выходного файла
`'pixelLabel'` (значение по умолчанию) | представляет скаляр в виде строки | вектор символов

`'Verbose'` — Отобразите информацию о прогрессе
`'true'` (значение по умолчанию) | `'false'`

`C` Категориальные метки
категориальный массив

`score` — Очки классификации
категориальный массив

`allScores` — Музыка ко всем категориям метки
числовой массив

`pxds` — Семантические результаты сегментации
Объект `PixelLabelDatastore`

Автоматическая параллельная поддержка
Ускорьте код автоматически рабочим вычислением в параллели с помощью Parallel Computing Toolbox™.
