gregorian

Создайте Грегорианскую антенну

расширьте все на странице

Описание

gregorian объект создает роговую коническую питаемую Грегорианскую антенну. Грегорианская антенна является параболической антенной. В этой антенне антенна канала смонтирована в или позади поверхности основного параболического отражателя и нацелена на подотражатель. Эта антенна используется в радио-телескопах и спутниках связи. Для получения дополнительной информации смотрите, Архитектура Грегорианской Антенны.

Создание

Синтаксис

ant = gregorian
ant = gregorian(Name,Value)

Описание

пример

ant = gregorian создает роговую коническую питаемую Грегорианскую антенну со значением по умолчанию рабочая частота 18,48 ГГц. Эта антенна дает максимальное усиление, когда управляется с 18,3 ГГц.

ant = gregorian(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = gregorian('FocalLength',[0.4 0.22]) создает Грегорианскую антенну с основным отражателем фокусного расстояния 0,4 м и подотражателем фокусного расстояния 0,22 м.

Выходные аргументы

развернуть все

Грегорианская антенна, возвращенная как gregorian объект.

Свойства

развернуть все

Тип антенны используется в качестве возбудителя, заданного как объект антенны.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Радиус основного и подотражателя, заданного как двухэлементный вектор с каждым модулем элемента в метрах. Первый элемент задает радиус основного отражателя, и второй элемент задает радиус подотражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

Фокусное расстояние основного и подотражателя, заданного как двухэлементный вектор с каждым модулем элемента в метрах. Первый элемент задает фокусное расстояние основного отражателя, и второй элемент задает фокусное расстояние подотражателя.

Пример: 'FocalLength',[0.35 0.2]

Пример: ant.FocalLength = [0.35 0.2]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

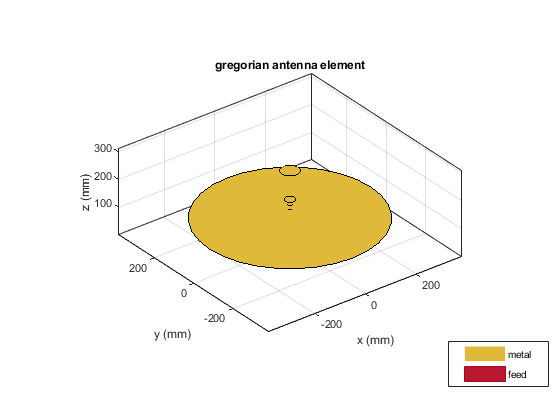

Создайте и просмотрите Грегорианскую антенну по умолчанию.

ant = gregorian
ant =
  gregorian with properties:

        Exciter: [1×1 hornConical]
         Radius: [0.3175 0.0330]
    FocalLength: [0.2536 0.1416]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1×1 lumpedElement]


show(ant)

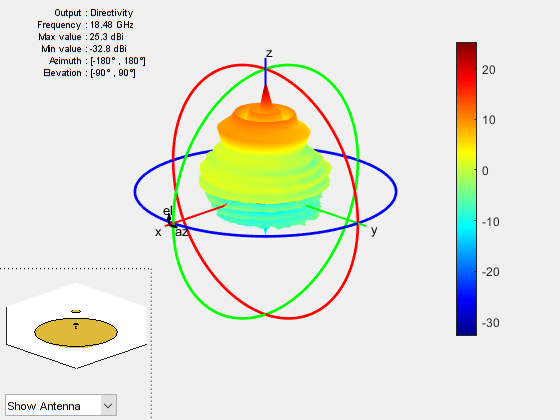

Постройте диаграмму направленности антенны на уровне 18,48 ГГц.

pattern(ant,18.48e9)

Больше о

развернуть все

Смотрите также

| |

Темы

Введенный в R2019b
