waveguideCircular

Создайте круговой волновод

расширьте все на странице

Описание

waveguideCircular объект создает круговой волновод. Круговой волновод является полой трубой универсального сечения, которое ограничивает электромагнитную волну. Эта антенна используется в радаре и короткой и средней широкополосной коммуникации расстояния.

Создание

Синтаксис

ant = waveguideCircular
ant = waveguideCircular(Name,Value)

Описание

пример

ant = waveguideCircular создает круговой волновод с размерностями для рабочей частоты 8,42 ГГц.

пример

ant = waveguideCircular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = waveguideCircular('Height',1) создает круговой волновод с высотой 1 метра.

Выходные аргументы

развернуть все

Круговой волновод, возвращенный как waveguideCircular объект.

Свойства

развернуть все

Высота кругового волновода, заданного как скаляр с действительным знаком в метрах.

Пример: 'Height',0.0215

Пример: ant.Height = 0.0215

Типы данных: double

Радиус кругового волновода, заданного как скаляр с действительным знаком в метрах.

Пример: 'Radius',0.0546

Пример: ant.Radius = 0.0546

Типы данных: double

Высота канала, который равен высоте монополя, заданного как скаляр с действительным знаком в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина канала, который равен ширине монополя, заданного как скаляр с действительным знаком в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Вертикальное расстояние канала вдоль Оси Y, заданной как скаляр с действительным знаком в метрах.

Пример: 'FeedOffset',0.0050

Пример: ant.FeedOffset = 0.0050

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите круговой волновод по умолчанию.

ant = waveguideCircular
ant =
  waveguideCircular with properties:

        Radius: 0.0120
        Height: 0.0300
    FeedHeight: 0.0075
     FeedWidth: 0.0040
    FeedOffset: 0.0100
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

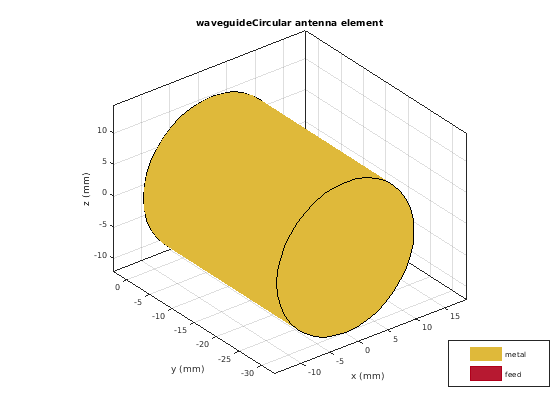

show(ant)

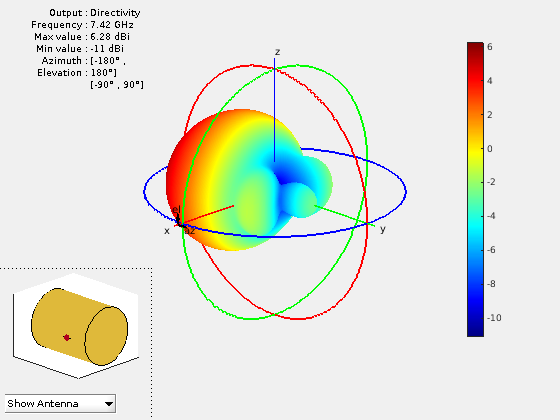

Постройте диаграмму направленности антенны на уровне 7,42 ГГц.

pattern(ant,7.42e9)

Скрипт Open Live Script

Создайте круговой волновод со следующими размерностями.

ant=waveguideCircular('Radius',35.7e-3,'Height',200e-3,...
       'Feedwidth',26e-3,'FeedHeight',34.71e-3,'FeedOffset', 42.42e-3);

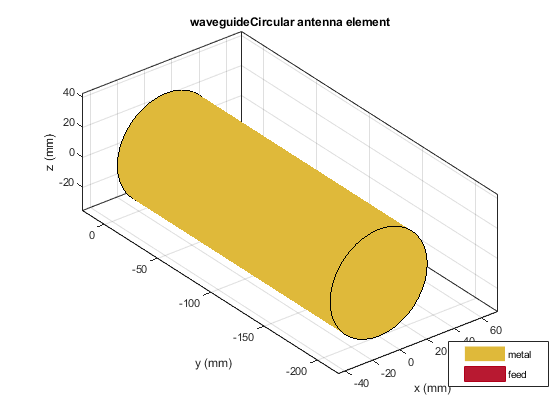

show(ant);

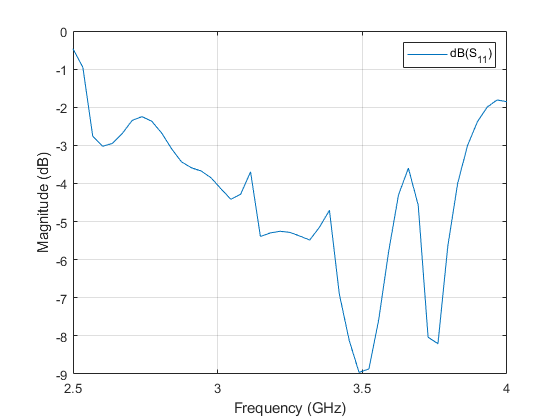

Постройте s-параметры и импеданс волновода.

s=sparameters(ant,linspace(2.5e9,4e9,45));
rfplot(s);

figure;

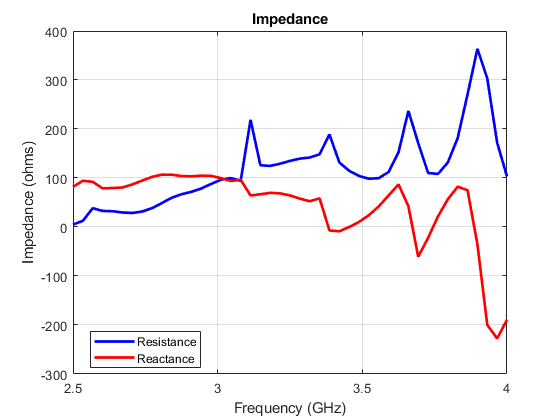

impedance(ant,linspace(2.5e9,4e9,45));

Ссылки

[1] Jadhav, Rohini. P, Vinithkurnar Javnrakash Dongre, Arunkumar Heddallikar. "Проект X-полосы Коническая Роговая Антенна Используя Коаксиальный Канал и Улучшенный Метод проектирования для Улучшения Пропускной способности". На Международной конференции по вопросам Вычисления, Коммуникации, Управления и Автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017
