waveguideSlotted
Создайте вставленную антенну волновода
Описание
waveguideSlotted объект создает антенну волновода со слотами. Существуют различные типы волноводов со слотами, включая продольные пазы, трансверсальные пазы, центральные наклоненные пазы, наклоненные пазы и наклоненное сокращение пазов в узкую стену. Антенны волновода со слотами используются в радаре навигации в качестве массива, питаемого волноводом.
Создание
Описание
ant = waveguideSlotted
Выходные аргументы
Свойства
Length — Длина волновода (n lambda времен)
0.8060
Длина волновода (lambda времен n), заданный как скаляр с действительным знаком в метрах. n является количеством пазов в волноводе.
Пример: 'Length',0.760
Пример: ant.Length = 0.760
Типы данных: double
Width — Ширина волновода (a)
0.0857
Ширина волновода (a), заданный как скаляр с действительным знаком в метрах.
Пример: 'Width',0.0840
Пример: ant.Width = 0.0840
Типы данных: double
Height — Высота волновода (b)
0.0428
Высота волновода (b), заданный как скаляр с действительным знаком в метрах. Смотрите изображение в Width свойство.
Пример: 'Height',0.0340
Пример: ant.Height = 0.0340
Типы данных: double
Numslots — Количество пазов
8
Количество пазов (n), заданный как скалярное целое число.
Пример: 'Numslots',7
Пример: ant.Numslots = 7
Типы данных: double
Slot — Форма пазов
antenna.Rectangle объект (значение по умолчанию) | antenna.Circle возразите | antenna.Polygon объект
Форма паза волновода, заданного как один из следующих объектов: antenna.Circle, antenna.Polygon, antenna.Rectangle.
Пример: 'Slot',antenna.rectangle['Length',0.035]
Пример: ant.Slot = antenna.rectangle['Length',0.035]
Типы данных: double
SlotToTop — Расстояние от закрытого ребра поверхности до лучшего центра паза
0.0403
Расстояние от закрытого ребра поверхности до лучшего центра паза, заданного как скаляр с действительным знаком в метрах.
Пример: 'SlotToTop',0.0503
Пример: ant.SlotToTop = 0.0503
Типы данных: double
SlotSpacing — Пробел между центрами двух смежных пазов
0.0806
Пробел между центрами двух смежных пазов, заданных как скаляр с действительным знаком в метрах.
Пример: 'SlotSpacing',0.0906
Пример: ant.SlotSpacing = 0.0906
Типы данных: double
SlotOffset — Смещение паза от геометрической оси ширины волновода к центру паза
0.0123
Смещение паза от геометрической оси ширины волновода к центру паза, заданного как скаляр с действительным знаком в метрах.
Пример: 'SlotOffset',0.0560
Пример: ant.SlotOffset = 0.0560
Типы данных: double
SlotAngle — Угол паза
0
Угол паза, заданный как скаляр с действительным знаком в градусах или двухэлементный вектор с каждым модулем элемента в градусах. В волноводе со слотами пазы находятся в парах. Вы используете двухэлементный вектор, когда это необходимо, один паз в паре, которая будет наклонена под различным углом, формирует другой.
Пример: 'SlotAngle',[20 10]
Пример: ant.SlotOffset = [20 10]
Типы данных: double
ClosedWaveguide — Пластина или покрытие, чтобы закрыть волновод
0 1
Пластина, чтобы закрыть открытую сторону, заданную как 0 для открытого волновода и 1 для закрытого волновода.
Пример: 'ClosedWaveguide',1
Пример: ant.ClosedWaveguide = 1
Типы данных: double
FeedHeight — Высота канала
0.0310
Высота канала, заданного как скаляр с действительным знаком в метрах.
Пример: 'FeedHeight',0.0210
Пример: ant.FeedHeight = 0.0210
Типы данных: double
FeedWidth — Ширина канала
0.0020
Ширина канала, заданного как скаляр с действительным знаком в метрах.
Пример: 'FeedWidth',0.0300
Пример: ant.FeedWidth = 0.0300
Типы данных: double
FeedOffset — Расстояния со знаком от источника
[-0.3627 0]
Расстояния со знаком от источника, измеренного вдоль длины и ширины волновода, заданного как двухэлементный вектор с каждым элементом в метрах.
Пример: 'FeedOffset',[-0.3627 0]
Пример: ant.FeedOffset = [-0.3627 0]
Типы данных: double
Load — Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента
Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.
Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.
Пример: ant.Load = lumpedElement('Impedance',75)
Tilt — Угол наклона антенны
0
Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.
Пример: 'Tilt',90
Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.
Типы данных: double
TiltAxis — Наклонная ось антенны
[1 0 0] 'X' | 'Y' | 'Z'
Наклонная ось антенны, заданной как:
Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.
Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.
Пример: 'TiltAxis',[0 1 0]
Пример: 'TiltAxis',[0 0 0;0 1 0]
Пример: ant.TiltAxis = 'Z'
Функции объекта
show | Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру |
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массивов |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массивов |
design | Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте |
EHfields | Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах |
impedance | Входной импеданс антенны; отсканируйте импеданс массива |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените режим mesh структуры антенны |
pattern | Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве |
patternAzimuth | Шаблон азимута антенны или массива |
patternElevation | Шаблон вертикального изменения антенны или массива |
returnLoss | Возвратите потерю антенны; отсканируйте возвращают потерю массива |
sparameters | S-объект-параметра |
vswr | Напряжение постоянное отношение волны антенны |
Примеры
Антенна волновода со слотами по умолчанию и диаграмма направленности
Создайте и просмотрите антенну волновода со слотами со значениями свойств по умолчанию.
ant = waveguideSlotted
ant =
waveguideSlotted with properties:
Length: 0.8060
Width: 0.0857
Height: 0.0428
NumSlots: 8
Slot: [1x1 antenna.Rectangle]
SlotToTop: 0.0403
SlotSpacing: 0.0806
SlotOffset: 0.0123
SlotAngle: 0
FeedWidth: 0.0020
FeedHeight: 0.0310
FeedOffset: [-0.3627 0]
ClosedWaveguide: 0
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
show(ant)

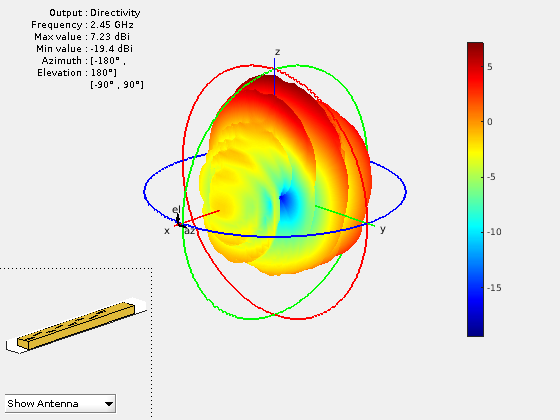

Постройте диаграмму направленности антенны на уровне 2,45 ГГц.
pattern(ant, 2.45e9)
Импеданс и S-параметры пользовательской антенны волновода со слотами

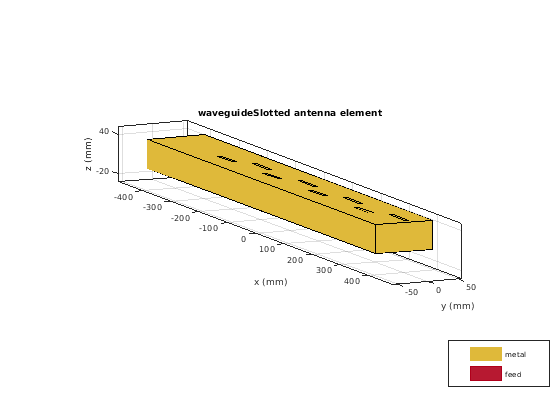

Создайте антенну волновода со слотами со следующими размерностями.
ant = waveguideSlotted('Length',806e-3,'Width',94e-3, 'NumSlots',8,... 'Height',44e-3,'Slot',antenna.Rectangle('Length',53e-3,'Width',6.5e-3),'SlotToTop',40.3e-3,... 'SlotSpacing',80.6e-3,'SlotOffset',10e-3,'FeedHeight',31e-3, ... 'FeedOffset',[-362.7e-3 0],'FeedWidth',2e-3); show (ant)

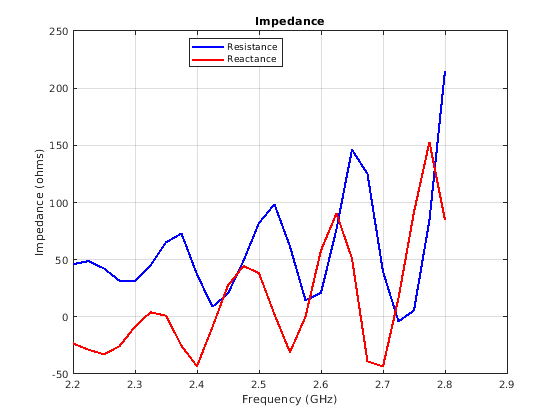

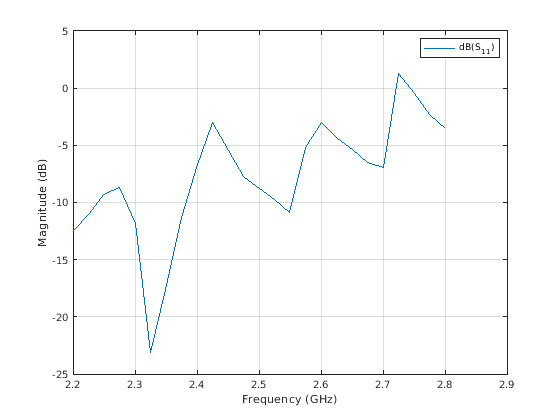

Постройте импеданс и S-параметры от 2,2 ГГц до 2,8 ГГц.
freq = 2.2e9:0.025e9:2.8e9; figure; impedance(ant,freq);
s = sparameters(ant,freq); figure; rfplot(s);
Ссылки
[1] Перович, Una. "Расследование прямоугольных, однонаправленных, горизонтально поляризованной антенны волновода с продольными массивами со слотами, действующими на уровне 2,45 ГГц".
