taskSpaceMotionModel

Модель движения древовидного твердого тела для заданных входных параметров в лабораторной системе координат

расширьте все на странице

Описание

taskSpaceMotionModel объектные модели движение пробела задачи с обратной связью манипулятора, заданного как объект дерева твердого тела. Поведение модели движения задано свойством MotionType.

Создание

Синтаксис

motionModel = taskSpaceMotionModel
motionModel = taskSpaceMotionModel("RigidBodyTree",tree)
motionModel = taskSpaceMotionControlModel(Name,Value)

Описание

motionModel = taskSpaceMotionModel создает модель движения для 2D объединенного манипулятора по умолчанию.

motionModel = taskSpaceMotionModel("RigidBodyTree",tree) создает модель движения для заданного rigidBodyTree объект.

пример

motionModel = taskSpaceMotionControlModel(Name,Value) дополнительные свойства наборов, заданные как пары "имя-значение". Можно задать несколько свойств в любом порядке.

Свойства

развернуть все

Модель робота дерева твердого тела, заданная как rigidBodyTree объект, который задает инерционные и кинематические свойства манипулятора.

Это свойство задает тело, которое будет использоваться в качестве исполнительного элемента конца, и для которого задано движение пробела задачи. Свойство должно соответствовать имени тела в rigidBodyTree объект свойства RigidBodyTree. Если дерево твердого тела обновляется, также не обновляя исполнительный элемент конца, тело с самым высоким индексом становится корпусом исполнительного элемента конца по умолчанию.

Пропорциональное усиление для управления PD, заданного как 6 6 матрица.

Производное усиление для управления пропорциональной производной (PD), заданного как 6 6 матрица.

Коэффициенты затухания на каждом соединении, заданном как скаляр или n - вектор элемента, где n является количеством нефиксированных соединений в rigidBodyTree объект в свойстве RigidBodyTree. Если скаляр задан, то DampingRatio становится n - вектор элемента значения s, где s заданный скаляр

Тип движения, заданного как "PDControl", который использует управление пропорциональной производной (PD), сопоставленное с соединениями через якобиан - Транспонируют контроллер. Управление основано на заданных свойствах Kp и Kd.

Функции объекта

derivativeПроизводная времени состояний модели манипулятора
updateErrorDynamicsFromStepОбновите значения свойств NaturalFrequency и DampingRatio, данных желаемый переходной процесс

Примеры

свернуть все

Скрипт Open Live Script

В этом примере показано, как создать и использовать taskSpaceMotionModel объект для манипулятора манипулятора на пробеле задачи.

Создайте робота

robot = loadrobot("kinovaGen3","DataFormat","column","Gravity",[0 0 -9.81]);

Настройте симуляцию

Установите отрезок времени составлять 1 секунду с размером такта 0,02 секунд. Установите начальное состояние на домашнюю настройку робота со скоростью нуля.

tspan = 0:0.02:1;
initialState = [homeConfiguration(robot);zeros(7,1)];

Задайте ссылочное состояние с целевым положением и обнулите скорость.

refPose = trvec2tform([0.6 -.1 0.5]);
refVel = zeros(6,1);

Создайте модель движения

Смоделируйте поведение как систему под управлением пропорциональной производной (PD).

motionModel = taskSpaceMotionModel("RigidBodyTree",robot,"EndEffectorName","EndEffector_Link");

Симулируйте робота

Симулируйте поведение более чем 1 второе использование жесткого решателя, чтобы более эффективно получить робота dynamics. Используя ode15s включает более высокую точность вокруг областей с высоким показателем изменения.

[t,robotState] = ode15s(@(t,state)derivative(motionModel,state,refPose,refVel),tspan,initialState);

Постройте ответ

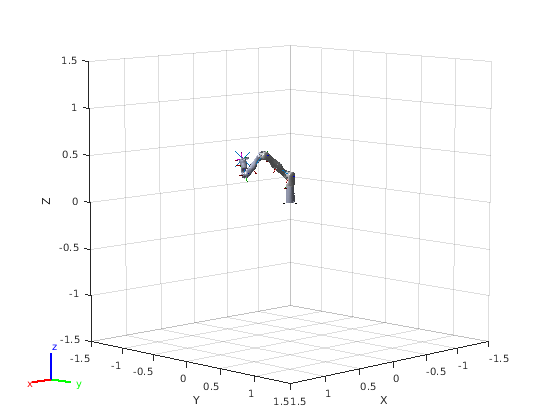

Постройте исходное положение робота и отметьте цель X.

figure
show(robot,initialState(1:7));
hold all
plot3(refPose(1,4),refPose(2,4),refPose(3,4),"x","MarkerSize",20)

Наблюдайте ответ путем графического вывода робота в цикле на 5 Гц.

r = rateControl(5);
for i = 1:size(robotState,1)
    show(robot,robotState(i,1:7)',"PreservePlot",false);
    waitfor(r);
end

Ссылки

[1] Крэйг, Джон Дж. Введение в робототехнику: механика и управление. Верхний Сэддл-Ривер, NJ: образование Пирсона, 2005.

[2] Spong, Марк В., Сет Хатчинсон и Матукумалли Видйязагар. Моделирование робота и управление. Хобокен, NJ: Вайли, 2006.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Классы

Блоки

Функции

Темы

Введенный в R2019b
