Тест и измерение

Генерация сигналов, визуализация и анализ производительности

Communications Toolbox™ предоставляет приложение для генерации сигналов и количественные инструменты для измерения производительности системы. Используйте графические утилиты, такие как созвездие и глазковые диаграммы, чтобы визуализировать эффекты различных нарушений и коррекций.

Приложения

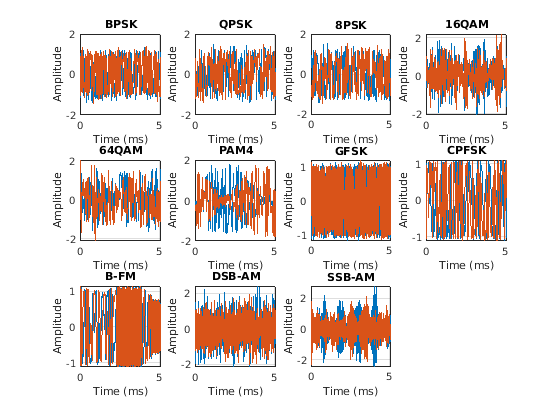

Wireless Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте модулируемые формы волны
BER AnalyzerАнализируйте производительность частоты ошибок по битам (BER) систем связи

Функции

развернуть все

biterrКоличество битовых ошибок и частоты ошибок по битам (BER)
symerrВычислите количество ошибок символа и коэффициента ошибок символа
berawgnВероятность битовой ошибки (BER) для незакодированных каналов AWGN
bercodingВероятность битовой ошибки (BER) для закодированных каналов AWGN
berconfintВероятность битовой ошибки (BER) и доверительный интервал симуляции Монте-Карло
berfadingВероятность битовой ошибки (BER) для Rayleigh и Rician, исчезающего каналы
berfitПостроение кривой, по эмпирическим данным о вероятности битовой ошибки (BER)
bersyncВероятность битовой ошибки (BER) для несовершенной синхронизации
semianalyticВычислите частоту ошибок по битам (BER) с помощью полуаналитического метода
scatterplotСгенерируйте график рассеивания
eyediagramСгенерируйте глазковую диаграмму
plotPhaseNoiseFilterПостройте отклик блока фильтрации фазовых шумов
marcumqОбобщенный Marcum Q функция
noisebwЭквивалентная шумовая полоса фильтра
qfuncQ функция
qfuncinvИнверсия Q функция
showcommblockdatatypetableХарактеристики блока Communications Toolbox

Объекты

развернуть все

comm.ACPRСмежные измерения Отношения Степени Канала
comm.CCDFИзмерьте дополнительную кумулятивную функцию распределения
comm.ErrorRateВычислите бит или коэффициент ошибок символа входных данных
comm.EVMИзмерьте величину вектора ошибок
comm.MERИзмерьте ошибочное отношение модуляции
comm.ConstellationDiagramОтобразите диаграмму сигнального созведия для входного сигнала
comm.EyeDiagramОтобразите глазковую диаграмму для сигналов временной области
dsp.SpectrumAnalyzerОтобразите спектр частоты сигналов временной области
dsp.TimeScopeОбласть времени сигнализирует об отображении и измерении
dsp.ArrayPlotОтобразите векторы или массивы

Блоки

развернуть все

Error Rate CalculationВычислите частоту ошибок по битам или коэффициент ошибок символа входных данных
EVM MeasurementИзмерьте величину вектора ошибок
MER MeasurementИзмерьте отношение сигнал-шум (SNR) в цифровых приложениях модуляции

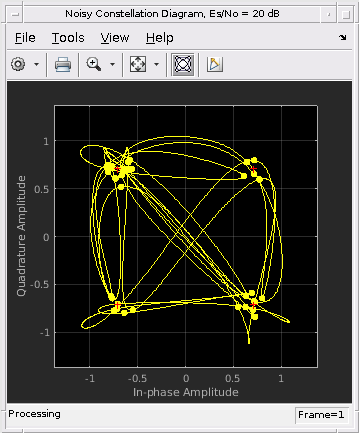

Constellation DiagramОтобразите диаграмму сигнального созведия для входного сигнала

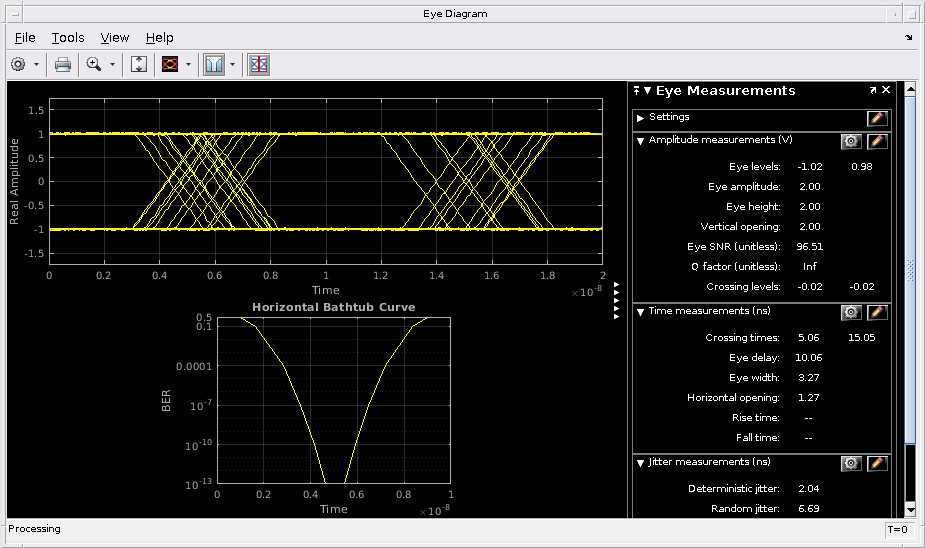

Eye DiagramОтобразите глазковую диаграмму для сигнала временной области
Time ScopeОтобразите и анализируйте сигналы, сгенерированные в процессе моделирования, и регистрируйте данные сигнала к MATLAB

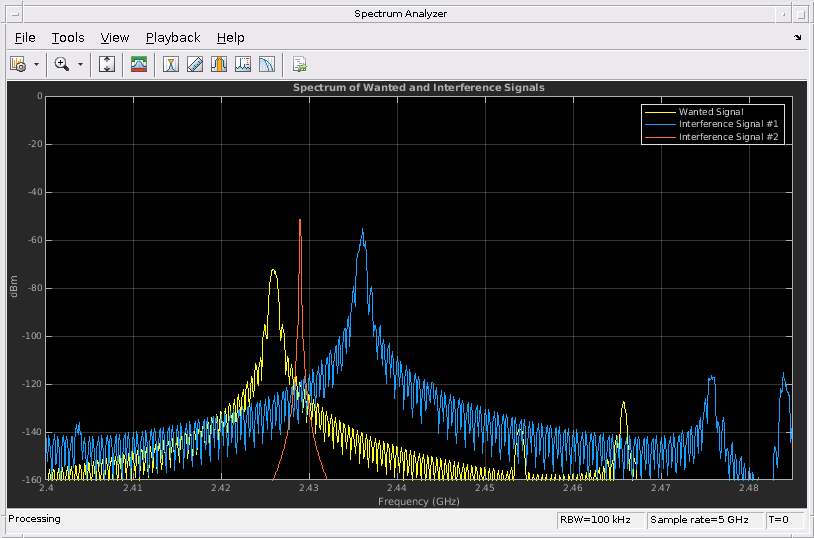

Spectrum AnalyzerОтобразите спектр частоты

Темы

Частота ошибок по битам (BER)

Получите результаты численной оценки.

Смежное отношение степени канала (ACPR)

Вычисления смежного отношения степени канала (ACPR) (также известный как смежное отношение утечки канала (ACLR)), охарактеризуйте spectral regrowth в компоненте системы связи, таком как модулятор или аналоговый фронтэнд.

Величина вектора ошибок (EVM)

Измерения EVM.

Графики поля точек и схемы созвездия

Генерация графиков рассеивания.

Визуализируйте нарушения РФ

Примените различные нарушения РФ к сигналу QAM.

Постройте сигнальные созвездия

В этом примере показано, как построить созвездие PSK, имеющее 16 точек.

Выбранная библиография для измерений

Список ссылок для дополнительных материалов для чтения.
