hornCorrugated

Создайте прямоугольную гофрированную рупорную антенну

Описание

hornCorrugated объект создает прямоугольную гофрированную рупорную антенну с канавками на внутренних стенках вспышки. Эти антенны обеспечивают сокращение избытка и имеют симметрию луча и низкий уровень бокового лепестка, таким образом, они широко используются в качестве канала в антеннах отражателя в широковещательных коммуникациях.

Rectangular corrugated horn antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = hornCorrugated

ant = hornCorrugated(Name,Value)

Описание

пример

ant = hornCorrugated создает прямоугольную гофрированную рупорную антенну для резонансной частоты 15,28 ГГц.

ant = hornCorrugated(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = hornCorrugated('FlareLength', 0.045) создает прямоугольную гофрированную рупорную антенну с продолжительностью вспышки рогового набора к 45 мм.

Свойства

развернуть все

`FlareLength` — Зажгите длину рога
0.0428 (значение по умолчанию) | положительная скалярная величина

Зажгите длину рога в виде положительной скалярной величины в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

`FlareWidth` — Зажгите ширину рога
0.09 (значение по умолчанию) | положительная скалярная величина

Зажгите ширину рога в виде положительной скалярной величины в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

`FlareHeight` — Зажгите высоту рога
0.06 (значение по умолчанию) | положительная скалярная величина

Зажгите высоту рога в виде положительной скалярной величины в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

`Length` — Длина прямоугольного волновода
0.0229 (значение по умолчанию) | положительная скалярная величина

Длина прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Length',0.09

Типы данных: double

`Width` — Ширина прямоугольного волновода
0.0102 (значение по умолчанию) | положительная скалярная величина

Ширина прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Width',0.05

Типы данных: double

`Height` — Высота прямоугольного волновода
0.0075 (значение по умолчанию) | положительная скалярная величина

Высота прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Height',0.0200

Типы данных: double

`FeedHeight` — Высота канала
0.0037 (значение по умолчанию) | положительная скалярная величина

Высота канала в виде положительной скалярной величины в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

`FeedWidth` — Ширина канала
0.00008 (значение по умолчанию) | положительная скалярная величина

Ширина канала в виде положительной скалярной величины в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

`FeedOffset` — Расстояние со знаком feedpoint от центра наземной плоскости
[–0.0020 0 ] (значение по умолчанию) | двухэлементный вектор

Расстояние со знаком feedpoint от центра наземной плоскости в виде двухэлементного вектора в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

`Pitch` — Расстояние между двумя последовательными гофрированиями
0.0060 (значение по умолчанию) | положительная скалярная величина

Расстояние между двумя последовательными гофрированиями в виде положительной скалярной величины в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

`FirstCorrugatedDistance` — Расстояние первого гофрирования от волновода
0.016 (значение по умолчанию) | положительная скалярная величина

Расстояние первого гофрирования от волновода в виде положительной скалярной величины в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

`CorrugateWidth` — Ширина гофрирования
0.003 (значение по умолчанию) | положительная скалярная величина

Ширина гофрирования в виде положительной скалярной величины в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

`CorrugateDepth` — Глубина гофрирования
[0.0050 0.0100] (значение по умолчанию) | двухэлементный вектор

Глубина гофрирования в виде двухэлементного вектора в метрах. Первый элемент соответствует ширине вдоль электронной плоскости, и второй элемент соответствует ширине вдоль H-плоскости.

Пример: 'CorrugateDepth',[0.006 0.0560]

Пример: ant.CorrugateDepth = [0.0050 0.0790]

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` — Смешанные элементы
[1x1 `lumpedElement`] (значение по умолчанию) | `lumpedElement` объект

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`numCorrugationsToPitch`	Вычислите подачу для заданных гофрирований
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте радарное сечение (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте прямоугольную Гофрированную Рупорную антенну и постройте диаграмму направленности

Скрипт Open Live Script

Создайте прямоугольную гофрированную рупорную антенну по умолчанию.

ant = hornCorrugated

ant =
  hornCorrugated with properties:

               FlareLength: 0.0428
                FlareWidth: 0.0900
               FlareHeight: 0.0600
                    Length: 0.0229
                     Width: 0.0102
                    Height: 0.0075
                 FeedWidth: 8.0000e-05
                FeedHeight: 0.0037
                FeedOffset: [-0.0020 0]
    FirstCorrugateDistance: 0.0160
            CorrugateDepth: [0.0050 0.0100]
            CorrugateWidth: 0.0030
                     Pitch: 0.0060
                      Tilt: 0
                  TiltAxis: [1 0 0]
                      Load: [1x1 lumpedElement]

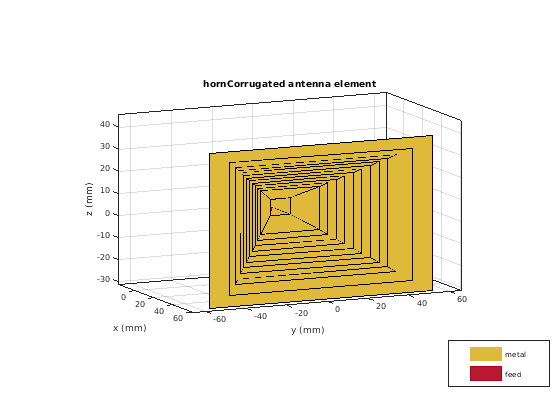

Просмотрите антенну с помощью show функция.

show(ant)

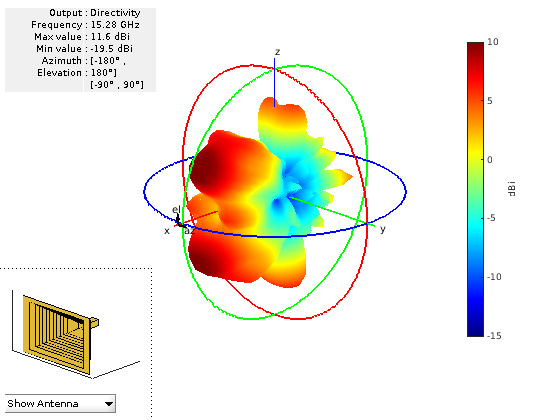

Постройте диаграмму направленности антенны на частоте 15,28 ГГц.

p = PatternPlotOptions('MagnitudeScale',[-15 10]);
pattern(ant,15.28e9,'patternOptions',p)

Ссылки

[1] Encinar, J. и Дж. Реболлэр. “Гибридный метод для Анализа Гофрированных и Негофрированных Прямоугольных Рогов”. Транзакции IEEE на Антеннах и Распространении, издании 34, № 8, август 1986, стр 961–68.
