Тест и измерение

Генерация сигналов, визуализация и анализ эффективности

Сгенерируйте формы волны и используйте количественные инструменты, чтобы измерить производительность системы. Используйте графические утилиты, такие как созвездие и глазковые диаграммы, чтобы визуализировать эффекты различных нарушений и коррекций.

Приложения

Wireless Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте модулируемые формы волны
BER AnalyzerАнализируйте эффективность частоты ошибок по битам (BER) систем связи

Функции

развернуть все

biterrКоличество битовых ошибок и частоты ошибок по битам (BER)
symerrВычислите количество ошибок символа и коэффициента ошибок символа
berawgnBER и SER для незакодированных каналов AWGN
bercodingВероятность битовой ошибки (BER) для закодированных каналов AWGN
berconfintВероятность битовой ошибки (BER) и доверительный интервал симуляции Монте-Карло
berfadingВероятность битовой ошибки (BER) для Rayleigh и Rician, исчезающего каналы
berfitПостроение кривой, по эмпирическим данным о вероятности битовой ошибки (BER)
bersyncВероятность битовой ошибки (BER) для несовершенной синхронизации
semianalyticВычислите частоту ошибок по битам (BER) с помощью полуаналитического метода
scatterplotСгенерируйте график рассеивания
eyediagramСгенерируйте глазковую диаграмму
plotPhaseNoiseFilterПостройте отклик блока фильтрации фазовых шумов
marcumqОбобщенный Marcum Q функция
noisebwЭквивалентная шумовая полоса фильтра
qfuncQ функция
qfuncinvИнверсия Q функция
showcommblockdatatypetableХарактеристики блока Communications Toolbox

Объекты

развернуть все

comm.ACPRСмежные измерения Отношения Степени Канала
comm.CCDFИзмерьте дополнительную кумулятивную функцию распределения
comm.ErrorRateВычислите бит или коэффициент ошибок символа входных данных
comm.EVMИзмерьте величину вектора ошибок
comm.MERИзмерьте ошибочное отношение модуляции
comm.ConstellationDiagramОтобразите диаграмму сигнального созведия для входного сигнала
dsp.SpectrumAnalyzerОтобразите спектр частоты сигналов временной области
timescopeОтобразите сигналы временной области
dsp.ArrayPlotОтобразите векторы или массивы

Блоки

развернуть все

Error Rate CalculationВычислите частоту ошибок по битам или коэффициент ошибок символа входных данных
EVM MeasurementИзмерьте величину вектора ошибок
MER MeasurementИзмерьте отношение сигнал-шум (SNR) в цифровых приложениях модуляции
Constellation DiagramОтобразите диаграмму сигнального созведия для входного сигнала
Eye DiagramОтобразите глазковую диаграмму для сигнала временной области
Time ScopeОтобразите и анализируйте сигналы, сгенерированные в процессе моделирования, и регистрируйте данные сигнала к MATLAB
Spectrum AnalyzerОтобразите спектр частоты

Темы

Частота ошибок по битам (BER)

Получите результаты численной оценки.

Смежное отношение степени канала (ACPR)

Вычисления смежного отношения степени канала (ACPR) (также известный как смежное отношение утечки канала (ACLR)), охарактеризуйте spectral regrowth в компоненте системы связи, таком как модулятор или аналоговый фронтэнд.

Величина вектора ошибок (EVM)

Измерения EVM.

Графики поля точек и схемы созвездия

Генерация графиков рассеивания.

Визуализируйте нарушения RF

Примените различные нарушения RF к сигналу QAM.

Постройте сигнальные созвездия

В этом примере показано, как построить созвездие PSK, имеющее 16 точек.

Анализ глазковой диаграммы

В цифровой связи глазковая диаграмма обеспечивает визуальную индикацию относительно как шумовая производительность системы удара силы.

Выбранная библиография для измерений

Список ссылок для дополнительных материалов для чтения.

Рекомендуемые примеры

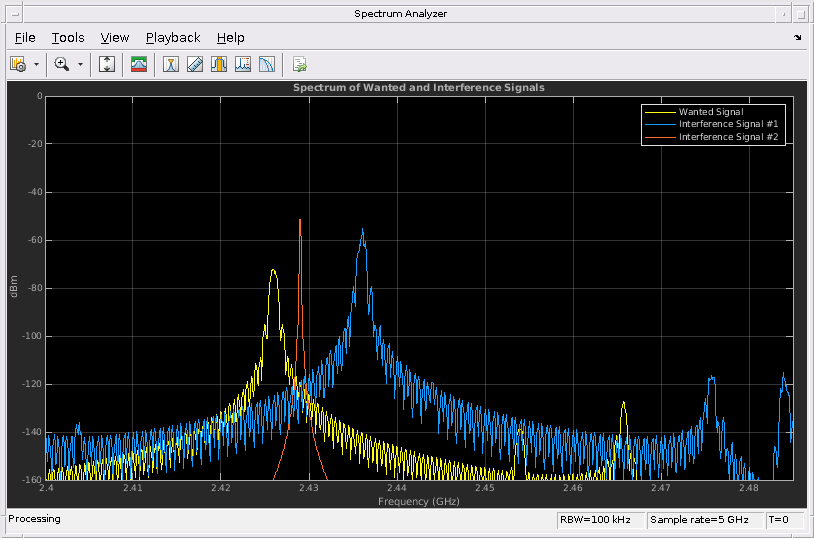

BLE Blocking, Intermodulation and Carrier to Interference Performance Tests

Блокирование BLE, межмодуляция и поставщик услуг к интерференционным тестам производительности

Bluetooth® модели низкая энергия (BLE) приемник RF-PHY тестирует характерный для блокирования, межмодуляции и поставщика услуг к интерференции (C/I) эффективность согласно Тестовым Техническим требованиям RF-PHY Bluetooth [1] пользующаяся Библиотека Communications Toolbox™ для Протокола Bluetooth.

Скрипт Open Live Script

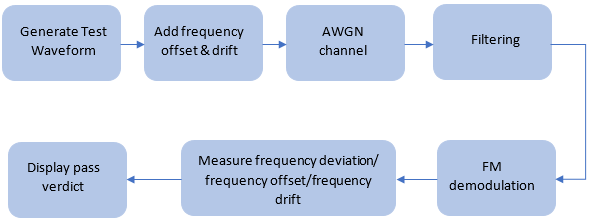

BLE Modulation Characteristics, Carrier Frequency Offset and Drift Test Measurements

Характеристики модуляции BLE, смещение несущей частоты и тестовые измерения дрейфа

Выполните Bluetooth® низкая энергия (BLE) физический уровень радиочастоты (RF) (PHY), передатчик тестирует характерный для характеристик модуляции, смещения несущей частоты и дрейфа, пользующегося Библиотекой Communications Toolbox™ для Протокола Bluetooth. Тестовые измерения вычисляют отклонение частоты, смещение несущей частоты и значения дрейфа. Этот пример также проверяет, являются ли эти тестовые значения измерения в пределах, заданных Тестовыми Техническими требованиями RF-PHY Bluetooth [1].

Скрипт Open Live Script

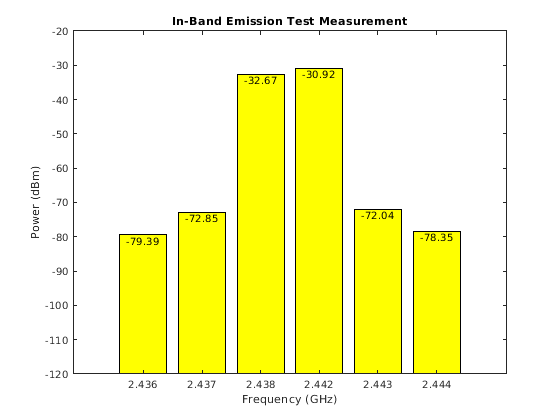

BLE Output Power and In-Band Emissions Test Measurements

Выходная мощность BLE и внутриполосные тестовые измерения эмиссии

Выполните тестовые измерения передатчика, характерные для выходной мощности, и внутриполосная эмиссия на Bluetooth (R) Low Energy (BLE) передала формы волны согласно Тестовым Техническим требованиям RF-PHY Bluetooth [1] пользующаяся Библиотека Communications Toolbox™ для Протокола Bluetooth.

Скрипт Open Live Script

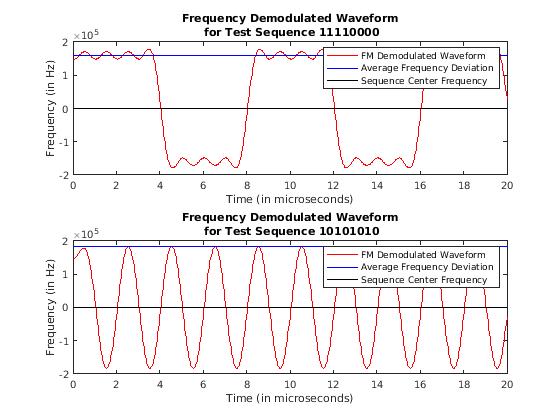

Bluetooth BR RF-PHY Transmitter Tests for Modulation Characteristics, Carrier Frequency Offset, and Drift

BR Bluetooth тесты передатчика RF-PHY для характеристик модуляции, смещения несущей частоты и дрейфа

Выполните физический уровень радиочастоты (RF) базовой скорости (BR) Bluetooth® (PHY), передатчик тестирует характерный для характеристик модуляции, смещения несущей частоты и дрейфа, пользующегося Библиотекой Communications Toolbox™ для Протокола Bluetooth. Тестовые измерения вычисляют отклонение частоты, смещение несущей частоты и значения дрейфа. Этот пример также проверяет, являются ли эти тестовые значения измерения в пределах, заданных Тестовыми Техническими требованиями RF-PHY Bluetooth [1].

Скрипт Open Live Script

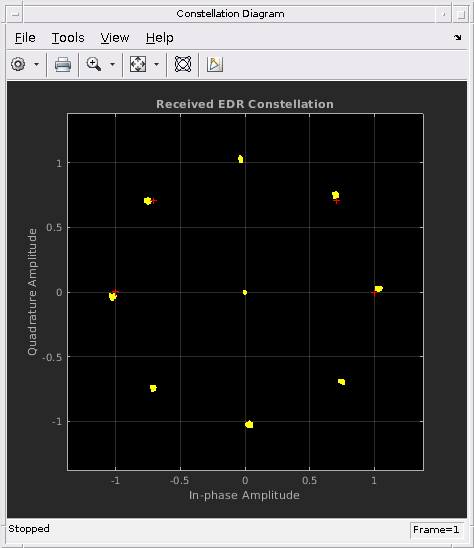

Bluetooth EDR RF-PHY Transmitter Tests for Modulation Accuracy and Carrier Frequency Stability

Bluetooth тесты передатчика EDR RF-PHY для устойчивости точности и несущей частоты модуляции

Выполните физический уровень радиочастоты (RF) расширенной скорости передачи данных (EDR) Bluetooth® (PHY), передатчик тестирует характерный для устойчивости точности и несущей частоты модуляции, пользующейся Библиотекой Communications Toolbox™ для Протокола Bluetooth. Тестовые измерения вычисляют начальное смещение частоты, среднеквадратичную (RMS) дифференциальную величину вектора ошибок (DEVM) и пиковые значения DEVM. Этот пример также проверяет, являются ли эти тестовые значения измерения в пределах, заданных Тестовыми Техническими требованиями RF-PHY Bluetooth [1].

Скрипт Open Live Script

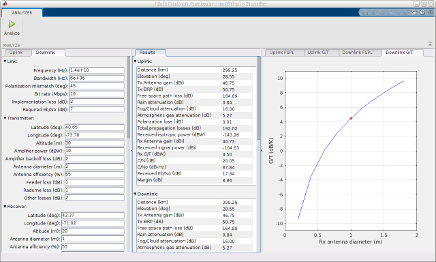

Link Budget Analysis

Соедините бюджетный анализ

В проекте ссылок радиосвязей между двумя сайтами, проблемами области значений, пропускной способности и полученного качества сигнала имеют жизненное значение для системного инженера. Соедините бюджетные аналитические счета на все прибыли и убытки в линии связи. Некоторые факторы и проектные решения, такие как длина пути распространения, поляризация сигнала, и кабель канала антенны, ухудшают качество сигнала, в то время как другие, такие как усилитель мощности и размер антенны, могут увеличить переданную силу сигнала.

Открыть скрипт
EVM Measurements for a 802.15.4 (ZigBee®) System

Измерения EVM для 802.15.4 (ZigBee®) система

Используйте comm.EVM Система object™, чтобы измерить величину вектора ошибок (EVM) симулированного передатчика IEEE® 802.15.4 [1]. IEEE 802.15.4 является основанием для технических требований ZigBee.

Открыть скрипт
