Найдите находящийся на диске запас по фазе, который соответствует находящемуся на диске запасу по амплитуде с изменениями области значений [0.3,2].

DGM = [0.3,2];
DPM = getDPM(DGM)

DPM = 1×2

  -45.9208   45.9208

DGM = [0.3,2] описывает диск мультипликативного усиления и неопределенности фазы, по которой усиление может варьироваться от 0.3 раза номинальной стоимости к дважды номинальной стоимости (в номинальной фазе). Визуализируйте диск.

diskmarginplot(DGM,'disk')

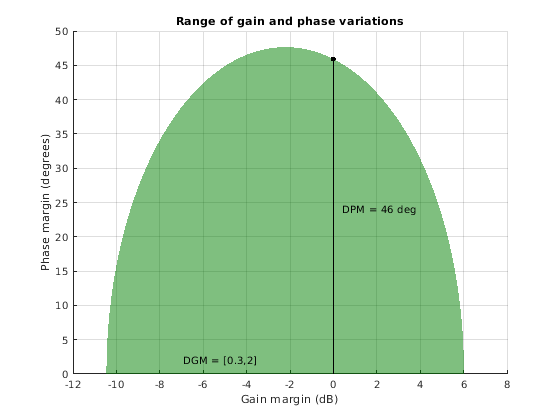

Диск также описывает изменения фазы приблизительно ±46 °. getDPM возвращает эту область значений фазы как DPM, который является областью значений, по которой смоделированная фаза может варьироваться в номинальном усилении. Визуализируйте область значений одновременного усиления и изменений фазы, полученных в диске, описанном DGM = [0.3,2] и DPM = [-45.92 45.92].

diskmarginplot(DGM)

Найдите находящийся на диске запас по фазе, соответствующий изменению усиления ±6 дБ или фактору 2 в любом направлении.

GM = db2mag(6);
DPM = getDPM(GM)

DPM = 1×2

  -36.7611   36.7611

Для скалярного входа GM, getDPM(GM) то же самое как getDPM([1/GM,GM]).

DPM = getDPM([1/GM,GM])

DPM = 1×2

  -36.7611   36.7611

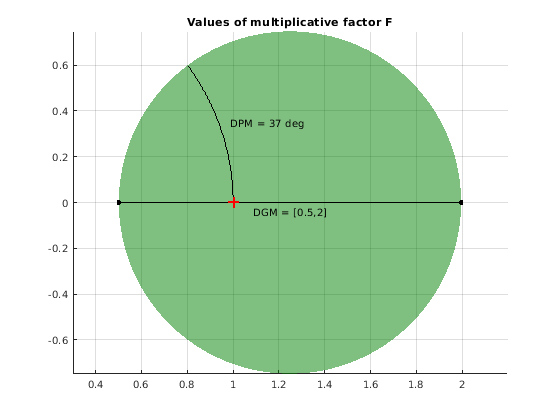

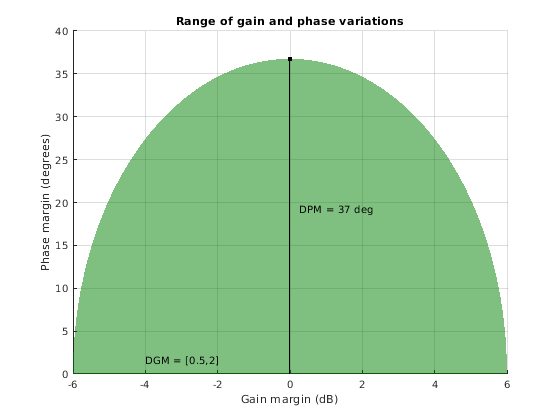

Для данного изменения усиления ±6 дБ соответствующий диск моделирует область значений изменения фазы приблизительно ±36.8 ° в номинальном усилении. Визуализируйте диск и объединенное усиление и изменения фазы, которые это представляет.

diskmarginplot([1/GM,GM],'disk')

diskmarginplot([1/GM,GM])
