patchMicrostripCircular

Создайте питаемую зондом круговую микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

Используйте patchMicrostripCircular объект создать питаемую зондом круговую микрополосковую линию исправляет антенну. По умолчанию закрашенная фигура строится в начале координат с точкой канала вдоль радиуса и groundplane на плоскости X-Y в z = 0.

Круговые микрополосковые антенны используются в качестве сдержанных антенн в относящихся к космическому кораблю приложениях и бортовом. Эти антенны также находят использование в портативных приложениях беспроводной связи, потому что они - легкая, низкая стоимость, и легко технологичный.

Создание

Синтаксис

circularpatch = patchMicrostripCircular
circularpatch = patchMicrostripCircular(Name,Value)

Описание

пример

circularpatch = patchMicrostripCircular создает питаемую зондом круговую микрополосковую антенну закрашенной фигуры.

пример

circularpatch = patchMicrostripCircular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, circularpatch = patchMicrostripCircular('Radius',0.2) создает круговую закрашенную фигуру радиуса 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Исправьте радиус в виде скаляра в метрах. Радиус по умолчанию для рабочей частоты 1 ГГц.

Пример: 'Radius',0.2

Пример: circularpatch.Radius = 0.2

Типы данных: double

Высота закрашенной фигуры над землей плоскость вдоль оси Z в виде скаляра в метрах.

Пример: 'Height',0.001

Пример: circularpatch.Height = 0.001

Типы данных: double

Оснуйте плоскую длину вдоль Оси X в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: circularpatch.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль Оси Y в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: circularpatch.GroundPlaneWidth = 120e-3

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде указателя на объект диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой собственный диэлектрический материал. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть меньшими, чем наземные размерности плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: circularpatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Пример: circularpatch.FeedOffset = [0.01 0.01]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите круговую микрополосковую закрашенную фигуру по умолчанию.

cp = patchMicrostripCircular
cp =
  patchMicrostripCircular with properties:

               Radius: 0.0798
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.3000
     GroundPlaneWidth: 0.3000
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0525 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

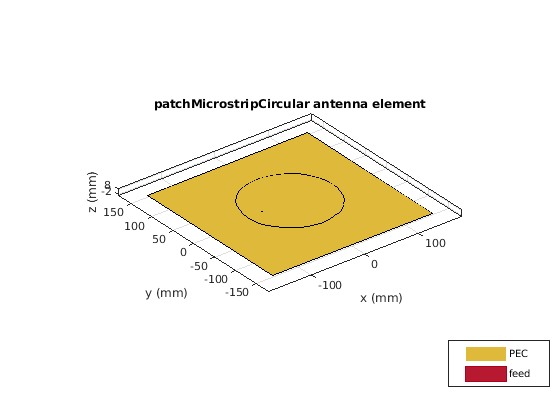

show(cp)

Figure contains an axes. The axes with title patchMicrostripCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте круговую антенну закрашенной фигуры с помощью данный значения. Отобразите антенну.

cp = patchMicrostripCircular('Radius',0.0798,'Height',6e-3,...
       'GroundPlaneLength',0.3,'GroundPlaneWidth',0.3,...
       'FeedOffset',[-0.0525 0]);

show(cp)

Figure contains an axes. The axes with title patchMicrostripCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

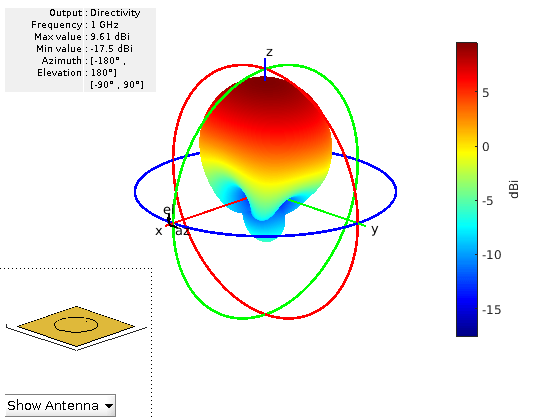

Постройте шаблон антенны закрашенной фигуры на уровне 1 ГГц.

pattern(cp,1e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

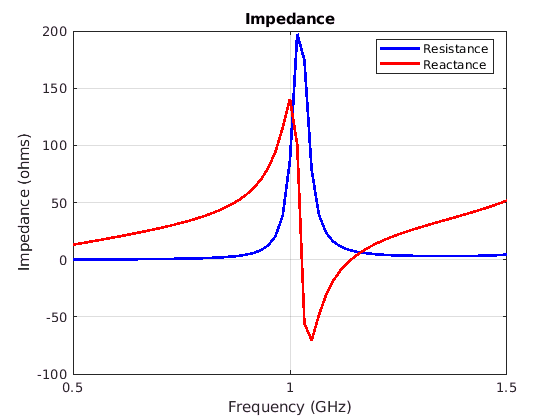

Вычислите импеданс антенны по промежутку частоты от 0,5 ГГц до 1,5 ГГц.

f = linspace(0.5e9,1.5e9,61);
impedance(cp,f);

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Смотрите также

|

Темы

Введенный в R2017b
