patchMicrostripInsetfed

Создайте питаемую вставкой микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

Используйте patchMicrostripInsetfed объект создать питаемую вставкой микрополосковую линию исправляет антенну. Закрашенная фигура по умолчанию строится в начале координат.

Создание

Синтаксис

insetpatch = patchMicrostripInsetfed
insetpatch = patchMicrostripInsetfed(Name,Value)

Описание

пример

insetpatch = patchMicrostripInsetfed создает питаемую вставкой микрополосковую строившую в начале координат антенну закрашенной фигуры.

insetpatch = patchMicrostripInsetfed(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, insetpatch = patchMicrostripInsetfed('Length',0.2) создает питаемую вставкой закрашенную фигуру длины 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Исправьте длину вдоль Оси X в виде скаляра в метрах. Длина по умолчанию для рабочей частоты 4,5 ГГц.

Пример: 'Length',0.2

Пример: insetpatch.Length = 0.2

Типы данных: double

Исправьте ширину вдоль Оси Y в виде скаляра в метрах.

Пример: 'Width',0.1

Пример: insetpatch.Width = 0.1

Типы данных: double

Исправьте высоту вдоль оси Z в виде скаляра в метрах.

Пример: 'Height',0.001

Пример: insetpatch.Height = 0.001

Типы данных: double

Оснуйте плоскую длину вдоль Оси X в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: insetpatch.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль Оси Y в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: insetpatch.GroundPlaneWidth = 120e-3

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде указателя на объект диэлектрического материала. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); insetpatch.Substrate = d

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: insetpatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Пример: insetpatch.FeedOffset = [0.01 0.01]

Типы данных: double

Полосковая ширина вдоль Оси Y в виде скаляра в метрах.

Пример: 'StripLineWidth',0.1

Пример: insetpatch.StripLineWidth = 0.1

Типы данных: double

Отметьте длину вдоль Оси X в виде скаляра в метрах.

Пример: 'NotchLength',0.2

Пример: insetpatch.NotchLength = 0.2

Типы данных: double

Отметьте ширину вдоль Оси Y в виде скаляра в метрах.

Пример: 'NotchWidth',0.1

Пример: insetpatch.NotchWidth = 0.1

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: insetpatch.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите значение по умолчанию питаемая вставкой микрополосковая закрашенная фигура.

insetpatch = patchMicrostripInsetfed
insetpatch =
  patchMicrostripInsetfed with properties:

               Length: 0.0300
                Width: 0.0290
               Height: 0.0013
            Substrate: [1x1 dielectric]
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0300 0]
       StripLineWidth: 1.0000e-03
          NotchLength: 0.0080
           NotchWidth: 0.0030
    GroundPlaneLength: 0.0600
     GroundPlaneWidth: 0.0600
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(insetpatch)

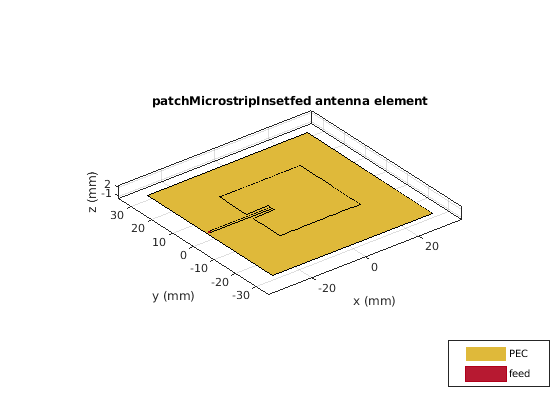

Figure contains an axes. The axes with title patchMicrostripInsetfed antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.
