planeWaveExcitation

Создайте среду возбуждения плоской волны для антенны или массива

Описание

planeWaveExcitation объект создает среду, где плоская волна волнует антенну или массив. Возбуждение плоской волны является рассеивающимся решением, которое решает задачу приемной антенны. По умолчанию антенный элемент является диполем. Диполь взволнован с помощью плоской волны, которая перемещается вдоль положительной оси X, имеющей z-поляризацию.

Создание

Описание

пример

h = planeWaveExcitation создает среду, где плоская волна волнует антенну или массив. По умолчанию плоская волна волнует дипольную антенну.

пример

h = planeWaveExcitation(Name,Value) возвращает planeWaveExcitation среда, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Антенный элемент или элемент массива в виде указателя на объект.

Примечание

Для бесконечного массива поддержка анализа элементарной ячейки только для сценариев передачи.

Пример: 'Element',linearArray

Падение плоской волны в виде трехэлементного вектора действительных чисел.

Пример: 'Direction',[0 0 1]

Типы данных: double

Поляризация падающего электрического поля в x, y и компонентах z в виде трехэлементного комплексного вектора в V/m вектор поляризации дает ориентацию и величину электрического поля.

Пример: 'Polarization',[0 1 0]

Типы данных: double

Функции объекта

axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру

Примеры

свернуть все

Взволнуйте дипольную антенну с помощью плоской волны и просмотрите его.

h = planeWaveExcitation;
show(h)

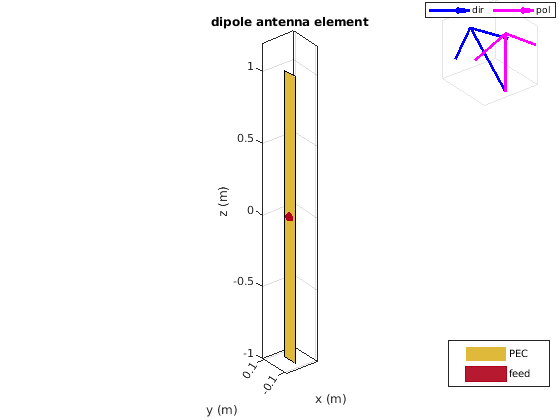

Figure contains 2 axes. Axes 1 with title dipole antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed. Axes 2 contains 2 objects of type quiver. These objects represent dir, pol.

Blue Arrow показывает направление распространения плоской волны. По умолчанию направление приезжает ось X. Розовая стрелка показывает поляризацию плоской волны. По умолчанию поляризация перпендикулярна направлению распространения i.e. вдоль оси z.

Взволнуйте дипольную антенну с помощью плоской волны. Вычислите канал, текущий на уровне 70 МГц.

h = planeWaveExcitation
cur = feedCurrent(h, 70e6)
h =

  planeWaveExcitation with properties:

         Element: [1×1 dipole]
       Direction: [1 0 0]
    Polarization: [0 0 1]


cur =

   0.0179 - 0.0040i

Взволнуйте дипольную антенну с помощью плоской волны. Поляризация волны приезжает, ось z и направление распространения приезжают отрицательная ось X. Просмотрите антенну.

p = planeWaveExcitation('Element', dipole, 'Direction', [-1 0 0], 'Polarization', [0 0 1]);
show(p);

Figure contains 2 axes. Axes 1 with title dipole antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed. Axes 2 contains 2 objects of type quiver. These objects represent dir, pol.

Постройте распределение тока на дипольной антенне на уровне 70 МГц.

current(p, 70e6);

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Считайте диполь взволнованным плоской волной.

p = planeWaveExcitation;
p.Direction = [0 1 1];
show(p)

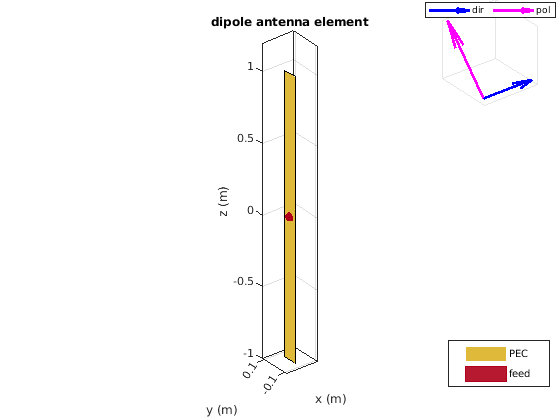

Figure contains 2 axes. Axes 1 with title dipole antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed. Axes 2 contains 2 objects of type quiver. These objects represent dir, pol.

Если вы будете использовать вышеупомянутую опцию, любой анализ этой антенны будет ошибка, когда поляризация и вектор направления не являются ортогональными друг другу.

Используйте функцию векторного произведения, чтобы найти соответствующее направление поляризации такой волны.

p = planeWaveExcitation;
p.Polarization = cross(p.Direction, [0 1 1]);
show(p);

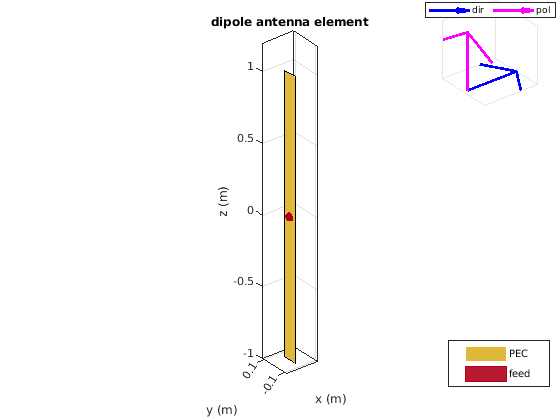

Figure contains 2 axes. Axes 1 with title dipole antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed. Axes 2 contains 2 objects of type quiver. These objects represent dir, pol.

Вычислите распределение тока антенны.

current(p,75e6);

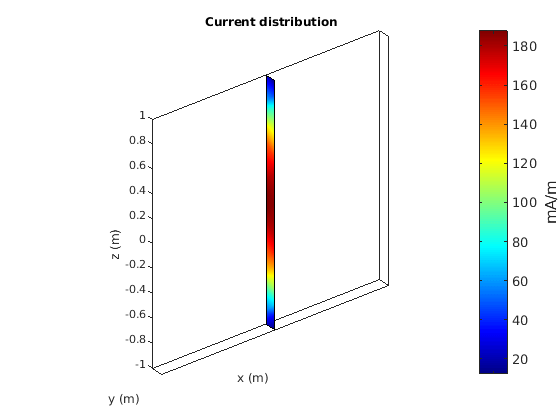

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Взволнуйте бесконечный массив с помощью плоской волны.

p = planeWaveExcitation('Element',infiniteArray)
p =
  planeWaveExcitation with properties:

         Element: [1x1 infiniteArray]
       Direction: [1 0 0]
    Polarization: [0 0 1]

show(p)

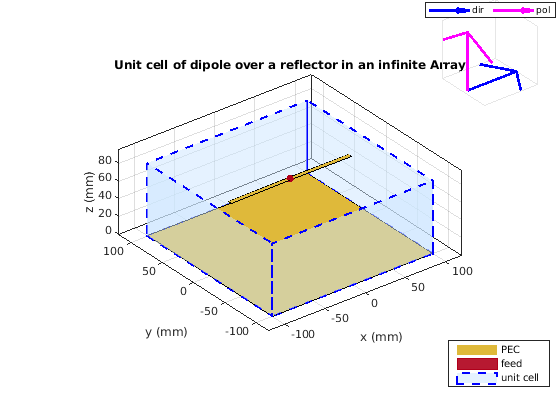

Figure contains 2 axes. Axes 1 with title Unit cell of dipole over a reflector in an infinite Array contains 6 objects of type patch, surface. These objects represent PEC, feed, unit cell. Axes 2 contains 2 objects of type quiver. These objects represent dir, pol.

Ссылки

[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.
