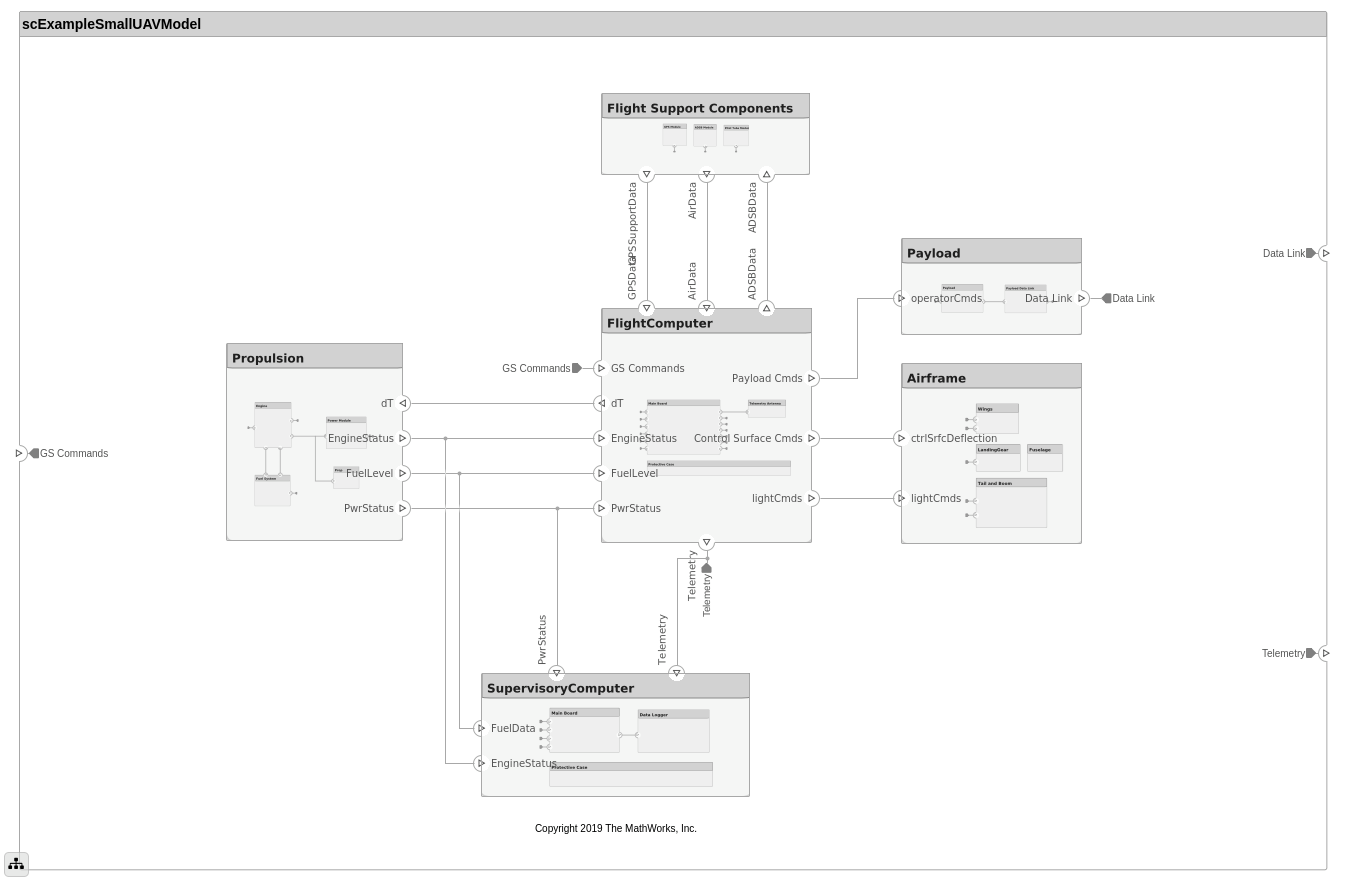

Смоделируйте физическую, функциональную, и логическую архитектуру системы. Создайте визуальные представления с компонентами, портами и связями. Компоненты представляют архитектурные системы или подсистемы, которые будут использоваться в разработке системы. Можно анализировать компоненты, чтобы добавить деталь и задать иерархические отношения, и можно снова использовать и ссылочные компоненты через модели состава. Создайте различные компоненты и реализуйте несколько альтернатив проекта или вариантов, выбранных на основе программируемых правил.
Задайте обмен информацией между компонентами с интерфейсами. Интерфейс задает тип, размерности, модули и структуру данных, содержавших в порте и обмененных между компонентами. Можно задать интерфейсы локально, которые сохранены с моделью, или можно задать интерфейсы в словаре данных об интерфейсе System Composer™, который будет использоваться через модели.
Используйте архитектурные представления центра внимания, чтобы анализировать зависимости компонента и иерархию. Создайте модель архитектуры в интерактивном режиме через пользовательский интерфейс или программно использование командной строки.
| Component | Добавьте компонент в модель архитектуры |
| Reference Component | Соединитесь с архитектурным определением или поведением Simulink |
| Variant Component | Добавьте компоненты с альтернативными проектами |
| Adapter | Соедините компоненты с различными интерфейсами |
Составьте архитектуру визуально
Создайте модели архитектуры с помощью встроенных типов элемента модели, таких как компоненты, порты и связи.
Разложитесь и компоненты повторного использования
Сконфигурируйте компоненты для повторного использования через модели.
Задайте интерфейсы между компонентами с элементами, содержащими типы данных, размерности и модули.
Присвойте интерфейсы портам и согласуйте несовместимые интерфейсы с помощью блока Adapter.
Сохраните, соедините и удалите интерфейсы
Используйте интерфейсные определения через модели.
Используйте словари справочных данных через модели.
Сопоставьте подобные интерфейсы между портами.
Создайте представления центра внимания
Просмотрите компоненты в контексте целой архитектуры.
