Дискретная модель порыва ветра

Генерировать дискретный порыв ветра

Библиотека:
Аэрокосмический блок/Окружающая среда/Ветер

Описание

Блок дискретной модели порыва ветра реализует порыв ветра стандартной «1-косинусной» формы. Этот блок реализует математическое представление в военной спецификации MIL-F-8785C [1]. Порыв прикладывается к каждой оси по отдельности или ко всем трем осям одновременно. Задаются амплитуда порыва (увеличение скорости ветра, создаваемого порывом), длина порыва (длина, в метрах, за которые порыв нарастает) и время начала порыва. Дополнительные сведения о форме порыва см. в разделе Алгоритмы.

Блок дискретной модели порыва ветра может представлять скорость ветра в футах в секунду, метрах в секунду или узлах.

Порты

Вход

развернуть все

`V` - Скорость воздуха
скаляр

Воздушная скорость, заданная как скаляр, в выбранных единицах.

Типы данных: double

Продукция

развернуть все

`V_wind` - Скорость ветра
скаляр

Скорость ветра, возвращаемая как скаляр, в выбранных единицах.

Типы данных: double

Параметры

развернуть все

`Units` - Единицы измерения
`Metric (MKS)` (по умолчанию) | `English (Velocity in ft/s)` | `English (Velocity in kts)`

Единицы измерения порыва ветра, указанные как:

Единицы	Ветер	Высота
`Metric (MKS)`	Метров в секунду	Метры
`English (Velocity in ft/s)`	Футов в секунду	Ноги
`English (Velocity in kts)`	Узлы	Ноги

Программное использование

Параметр блока: units

Текст: символьный вектор

Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'

По умолчанию: 'Metric (MKS)'

`Gust in u-axis` - Порыв ветра к u-оси
`on` (по умолчанию) | `off`

Чтобы применить порыв ветра к оси U в корпусе, установите этот флажок. В противном случае снимите этот флажок.

Программное использование

Параметр блока: Gx

Текст: символьный вектор

Значения: 'on' | 'off'

По умолчанию: 'on'

`Gust in v-axis` - Порыв ветра к оси v
`on` (по умолчанию) | `off`

Чтобы применить порыв ветра к оси v в корпусе, установите этот флажок. В противном случае снимите этот флажок.

Программное использование

Параметр блока: Gy

Текст: символьный вектор

Значения: 'on' | 'off'

По умолчанию: 'on'

`Gust in w-axis` - Порыв ветра к оси w
`on` (по умолчанию) | `off`

Чтобы применить порыв ветра к оси W в корпусе, установите этот флажок. В противном случае снимите этот флажок.

Программное использование

Параметр блока: Gz

Текст: символьный вектор

Значения: 'on' | 'off'

По умолчанию: 'on'

`Gust start time (sec)` - Время начала порыва
`5` (по умолчанию) | скаляр

Время модели, указанное как скаляр, с которого начинается порыв, в секундах.

Программное использование

Параметр блока: t_0

Текст: символьный вектор

Значения: скаляр

По умолчанию: '5'

`Gust length [dx dy dz] (m)` - Длина порыва
`[120 120 80]` (по умолчанию)

Длина, в метрах или футах (в зависимости от выбора единиц), над которой порыв нарастает в каждой оси. Эти значения должны быть положительными.

Программное использование

Параметр блока: d_m

Текст: символьный вектор

Значения: вектор

По умолчанию: '[120 120 80]'

`Gust amplitude [ug vg wg] (m/s)` - Амплитуда порыва
`[3.5 3.5 3.0]` (по умолчанию)

Величина увеличения скорости ветра, вызванного порывом на каждой оси. Эти значения могут быть положительными или отрицательными.

Программное использование

Параметр блока: d_m

Текст: символьный вектор

Значения: вектор

По умолчанию: '[3.5 3.5 3.0]'

Алгоритмы

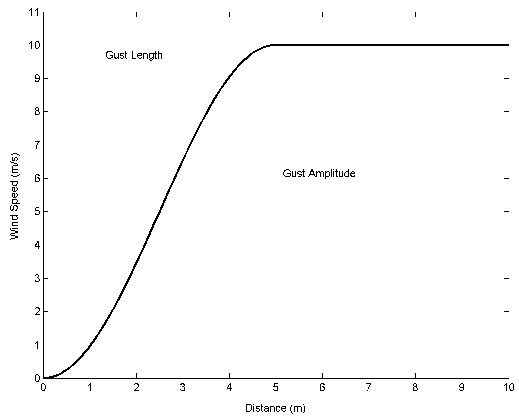

На этом рисунке показана форма порыва с нулевым временем начала. Параметры, определяющие форму порыва, указаны на диаграмме.

Для оценки реакции самолета на большие ветровые возмущения можно использовать дискретный порыв поодиночке или в кратном количестве.

Математическое представление дискретного порыва:

$_{Vwind} = \begin{array}{l} {0x \\ \frac{_{<}}{} 0Vm2 (1 \frac{-}{_{}} cos & (_{securityxdm} \\ )_{)} & _{} \end{array}$ 0≤x≤dmVmx>dm

где Vm - амплитуда порыва, dm - длина порыва, x - пройденное расстояние, а Vwind - результирующая скорость ветра в каркасе оси тела.

Ссылки

[1] MIL-F-8785C о военных спецификациях США, 5 ноября 1980 г.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Модель ветровой турбулентности в сухом состоянии (непрерывная) | Модель турбулентности сухого ветра (дискретная) | Модель ветровой турбулентности фон Кармана (непрерывная)
