bicone

Создать двоякую антенну

развернуть все на странице

Описание

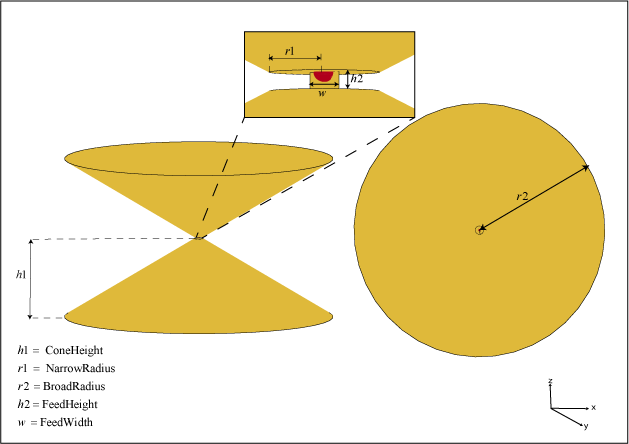

bicone объект создает двоякую антенну. Двоякая антенна состоит из двух симметричных или асимметричных конусов, разделенных небольшим зазором. Подача охватывает зазор и соединяет оба конуса.

Антенны Bicone представляют собой широкополосные всенаправленные антенны, используемые для применения электронных мер поддержки (ESM). Биконовые антенны часто используются в тестировании электромагнитных помех (EMI) для проверки иммунитета или испытаний на испускание.

Создание

Синтаксис

ant = bicone
ant = bicone (имя, значение)

Описание

пример

ant = bicone создает двоякую антенну с размерами для резонансной частоты 2,3 ГГц. Бикон по умолчанию имеет точку питания на вершине верхнего конуса.

пример

ant = bicone(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = bicone('Height',1) создает двоякую антенну с конусом высотой 1 метр.

Свойства

развернуть все

Вертикальная высота конусов, заданная как действительный скаляр в метрах или двухэлементный вектор с каждым элементом в метрах. Скалярное значение создает два конуса одинаковой высоты. Двухэлементный вектор может создавать два конуса разной высоты. В двухэлементном векторе первый элемент определяет высоту верхнего конуса, а второй элемент - высоту нижнего конуса.

Пример: 'ConeHeight',[0.0215 0.0315]

Пример: ant.ConeHeight = [0.0215 0.0315]

Типы данных: double

Радиус на вершине конусов, определяемый как действительный скаляр в метрах или двухэлементный вектор с каждым элементом в метрах. Скалярное значение создает два конуса с одинаковым узким радиусом. Двухэлементный вектор может создавать два конуса с разными узкими радиусами. В двухэлементном векторе первый элемент определяет узкий радиус верхнего конуса, а второй элемент - узкий радиус нижнего конуса.

Пример: 'NarrowRadius',[6.3300e-04 0.0546]

Пример: ant.NarrowRadius = [6.3300e-04 0.0546]

Типы данных: double

Радиус в широком отверстии конусов, определяемый как действительный скаляр в метрах или двухэлементный вектор с каждым элементом в метрах. Скалярное значение создает два конуса с одинаковым широким радиусом. Двухэлементный вектор может создавать два конуса с различными широкими радиусами. В двухэлементном векторе первый элемент определяет широкий радиус верхнего конуса, а второй элемент - широкий радиус нижнего конуса.

Пример: 'BroadRadius',[8.3300e-04 0.0846]

Пример: ant.BroadRadius = [8.3300e-04 0.0846]

Типы данных: double

Зазор между двумя конусами, определяемый как действительный скаляр в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина подачи, заданная как действительный скаляр в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите двойную антенну по умолчанию.

ant = bicone
ant =
  bicone with properties:

      ConeHeight: 0.0215
    NarrowRadius: 0.0013
     BroadRadius: 0.0385
      FeedHeight: 5.0000e-04
       FeedWidth: 1.0000e-03
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 2,3 ГГц.

pattern(ant,2.3e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте двоякую антенну с асимметричными конусами.

ant = bicone('NarrowRadius',[2e-3 4e-3],'BroadRadius',...
           [44.7e-3,60e-3],'ConeHeight',[33.7e-3 40e-3],'FeedHeight',...
           1e-3,'FeedWidth',2e-3)
ant =
  bicone with properties:

      ConeHeight: [0.0337 0.0400]
    NarrowRadius: [0.0020 0.0040]
     BroadRadius: [0.0447 0.0600]
      FeedHeight: 1.0000e-03
       FeedWidth: 0.0020
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title bicone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Рассчитайте импеданс антенны на частотном диапазоне 500 МГц - 5 ГГц.

impedance(ant,linspace(0.5e9,5e9,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Кудпик, Рапин и Комаск Мексамут, Нипапон Сирипон и Сомпол Косульвит. «Конструкция компактной двоякой антенны для применения UWB». 10.1109/ISPACS.2011.6146212.
