cavityCircular

Создание круглой антенны с опорой на полость

развернуть все на странице

Описание

Используйте circularCavity объект для создания антенны с кольцевым резонатором. По умолчанию используется диполь. Размеры выбираются для рабочей частоты 1 ГГц.

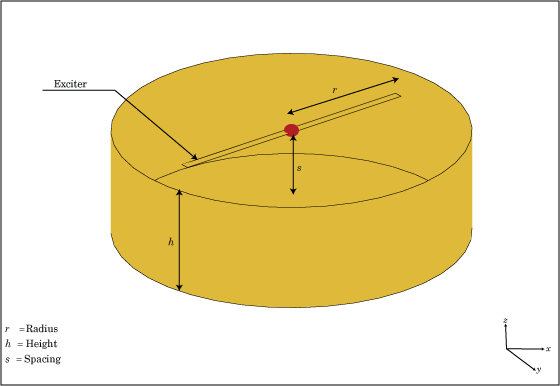

Default view of a circular cavity-backed antenna explaining the various parameters.

Создание

Синтаксис

circularcavity = cavityCircular
circularcavity = cavityCircular (Имя, Стоимость)

Описание

пример

circularcavity = cavityCircular создает кольцевую антенну, поддерживаемую полостью.

пример

circularcavity = cavityCircular(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, circularcavity = cavityCircular('Radius',0.2) создает круглую полость радиусом 0,2 м. Каждое имя свойства заключите в кавычки.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя, определяемый как любой одноэлементный антенный объект. Кроме отражательных и полостных антенных элементов, в качестве возбудителя можно использовать любые антенные элементы или элементы решетки в Toolbox™ антенн.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус полости, заданный как скаляр в метрах.

Пример: 'Radius',0.2

Пример: circularcavity.Radius = 0.2

Типы данных: double

Высота полости по оси z, заданная как скаляр в метрах.

Пример: 'Height',0.001

Пример: circularcavity.Height = 0.001

Типы данных: double

Расстояние между возбудителем и основанием полости, заданное скаляром в метрах.

Пример: 'Spacing',7.5e-2

Пример: circularcavity.Spacing = 7.5e-2

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого как объект. Для получения дополнительной информации см. dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть равны размерам опорной плиты.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); circularcavity.Substrate = d

Создать подачу зонда от опорной конструкции к возбудителю, указанный как 0 или 1 или положительный скаляр. По умолчанию подача зонда не включена.

Пример: 'EnableProbeFeed',1

Пример: circularcavity.EnableProbeFeed = 1

Типы данных: double | logical

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: circularcavity.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите круглую антенну, поддерживаемую полостью, по умолчанию.

a = cavityCircular
a =
  cavityCircular with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(a)

Figure contains an axes. The axes with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте и просмотрите равноугольную спираль, поддерживаемую кольцевой полостью. Размеры полости:

Радиус = 0,02 м

Высота = 0,01 м

Шаг = 0,01 м

 ant = cavityCircular('Exciter',spiralEquiangular,'Radius',0.02,   ...
          'Height',0.01,'Spacing', 0.01);
 show(ant)

Figure contains an axes. The axes with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте линейную решетку микрополосковой антенны в форме H-образного патча.

arr = linearArray('Element',patchMicrostripHnotch,'ElementSpacing',0.04);

Создайте антенну с круговой полостной опорой с линейным решетчатым возбудителем.

ant = cavityCircular('Exciter',arr)
ant =
  cavityCircular with properties:

            Exciter: [1x1 linearArray]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title cavityCircular antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

См. также

| |

Представлен в R2017b
