Создать трехлепестковую соломенную антенну

развернуть все на странице

Описание

Используйте cloverleaf создание трехлепестковой ясновидящей антенны. Кловерлиф по умолчанию имеет 3 лепестка и работает на частоте около 5,8 ГГц. Имеет широкополосную круговую поляризацию и всенаправленную антенну.

Создание

Синтаксис

cl = клеверлиф
cl = клеверлиф (имя, значение)

Описание

пример

cl = cloverleaf создает трехлепестковую ясновидящую антенну.

cl = cloverleaf(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, cl = cloverleaf('NumPetals',4) создает антенну из пяти лепестковых кловерлиф. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

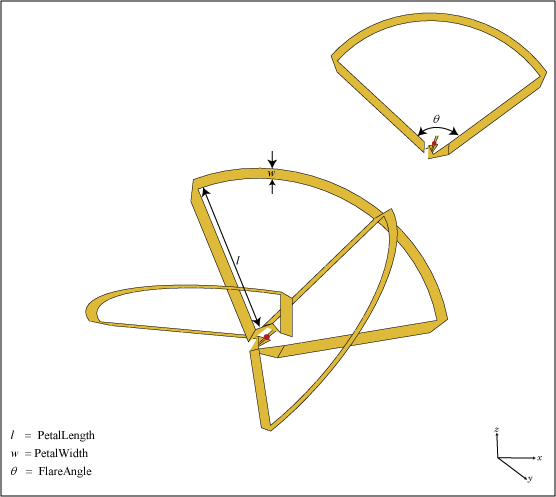

Число лепестков, указанное как скаляр.

Пример: 'NumPetals',4

Пример: cl.NumPetals = 4

Типы данных: double

Общая длина листа, заданная как скаляр в метрах.

Пример: 'PetalLength',0.0025

Пример: cl.PetalLength = 0.0025

Типы данных: double

Ширина полосы листа, заданная как скаляр в метрах.

Пример: 'PetalWidth',0.001

Пример: cl.PetalWidth = 0.001

Типы данных: double

Угол развертки листа, заданный как скаляр в градусах.

Пример: 'FlareAngle',100

Пример: cl.FlareAngle = 100

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию он находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: cl.Load = lumpedElement('Impedance',75)

Типы данных: double

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите антенну с открытым листом по умолчанию.

cl = cloverleaf
cl =
  cloverleaf with properties:

      NumPetals: 3
    PetalLength: 0.0515
     PetalWidth: 8.0000e-04
     FlareAngle: 105
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]


show(cl)

Figure contains an axes. The axes with title cloverleaf antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте антенну с клеверлистом.

cl = cloverleaf;
show(cl);

Figure contains an axes. The axes with title cloverleaf antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Постройте график осевого соотношения антенны от 5 ГГц до 6 ГГц.

freq = linspace(5e9,6e9,101);
axialRatio(cl,freq,0,0);

Figure contains an axes. The axes with title Axial ratio contains an object of type line.

График осевого отношения показывает, что антенна поддерживает круговую поляризацию во всем диапазоне частот.
