dipoleCycloid

Создание циклоидной дипольной антенны

Описание

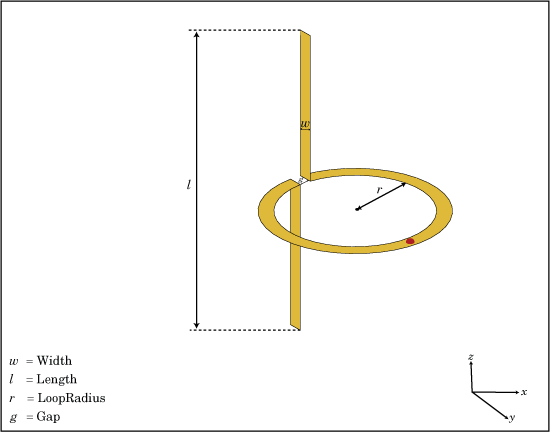

dipoleCycloid объект представляет собой полуволновую циклоидную дипольную антенну. Для циклоидного диполя по умолчанию точка подачи находится на участке контура. По умолчанию используется рабочая частота 48 МГц.

Ширина диполя связана с круглым поперечным сечением по уравнению

$w = 2d$ = 4r

, где:

d - диаметр эквивалентного цилиндрического полюса
r - радиус эквивалентного цилиндрического полюса

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины.

Создание

Синтаксис

dc = dipureCycloid

dc = dipureCycloid (имя, значение)

Описание

пример

dc = dipoleCycloid создает полуволновую циклоидную дипольную антенну, ориентированную вдоль оси Z.

пример

dc = dipoleCycloid(Name,Value) создает полуволновую циклоидную дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Length` - Длина диполя вдоль оси Z
`1.2200` (по умолчанию) | скаляр

Длина диполя вдоль оси z, заданная как скаляр в метрах. По умолчанию длина соответствует рабочей частоте 48 МГц.

Пример: 'Length',0.9

Типы данных: double

`Width` - Ширина диполя
`0.0508` (по умолчанию) | скаляр

Ширина диполя, заданная как скаляр в метрах.

Пример: 'Width',0.09

Типы данных: double

`LoopRadius` - Радиус кругового контура в плоскости X-Y
`0.3100` (по умолчанию) | скаляр

Радиус кругового контура в плоскости X-Y, заданный как скаляр в метрах.

Пример: 'LoopRadius',0.500

Типы данных: double

`Gap` - Зазор петли в плоскости X-Y
`0.0400` (по умолчанию) | скаляр

Зазор контура в плоскости X-Y, заданный как скаляр в метрах.

Пример: 'Gap',0.006

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 LumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, указанные как разделенная запятыми пара, состоящая из 'Load' и дескриптор объекта скошенного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: dc.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Циклоидный дипол по умолчанию

Открыть сценарий в реальном времени

Создайте циклоидную дипольную антенну по умолчанию с помощью объекта dipureCycloid и просмотрите ее.

dc = dipoleCycloid

dc =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0508
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

show(dc)

Figure contains an axes. The axes with title dipoleCycloid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Импеданс циклоидного диполя

Открыть сценарий в реальном времени

Рассчитайте импеданс циклоидного диполя шириной 0,05 м на частотном диапазоне 50 МГц - 100 МГц.

d = dipoleCycloid('Width',0.05);
impedance(d,linspace(50e6,100e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Картина излучения циклоидного диполя

Открыть сценарий в реальном времени

Постройте график направленности циклоидного диполя шириной 0,05 м на частоте 48 МГц.

d = dipoleCycloid('Width',0.05)

d =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0500
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

pattern(d,48e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Ссылки

[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по проектированию антенн. 4-й ред. Нью-Йорк: Макгроу-Хилл, 2007.

См. также

cylinder2strip | dipole | loopCircular | slot

Темы

Поворот антенн и массивов

Представлен в R2017a
