dipoleCylindrical

Создание цилиндрической дипольной антенны

Описание

dipoleCylindrical объект создает цилиндрическую дипольную антенну. Длина цилиндрического диполя соответствует половине длины волны на рабочей частоте. Эти антенны используются при проектировании более толстых дипольных антенн. Эти антенны в основном используются в беспроводной связи благодаря их простой конструкции.

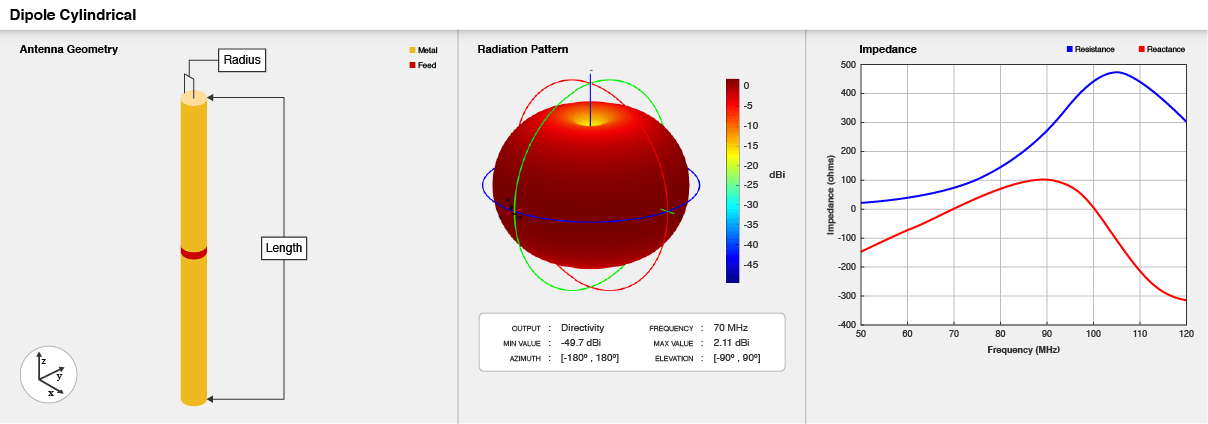

Cylindrical dipole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = dipureЦилиндрический

ant = dipureCylindrical (имя, значение)

Описание

пример

ant = dipoleCylindrical создает цилиндрический дипольный антенный объект с размерами по умолчанию для рабочей частоты 70 МГц. Диполь по умолчанию подается по центру, а точка питания находится в начале координат на плоскости y-z.

пример

ant = dipoleCylindrical(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, ant = dipoleCylindrical('Radius',0.04) создает цилиндрическую дипольную антенну радиусом 0,04 метра.

Свойства

развернуть все

`Length` - Длина диполя
`2` (по умолчанию) | положительный скаляр

Длина диполя, заданная как положительный скаляр в метрах.

Пример: 'Length',3

Типы данных: double

`Radius` - Радиус диполя
`0.025` (по умолчанию) | положительный скаляр

Радиус диполя, заданный как положительный скаляр в метрах.

Пример: 'Radius',0.05

Типы данных: double

`FeedOffset` - Расстояние знака от центра по оси z
`0` (по умолчанию) | скаляр с действительным значением

Расстояние со знаком от центра по оси Z, заданное как действительный скаляр в метрах.

Пример: 'FeedOffset',-0.2

Типы данных: double

`ClosedEnd` - Определяет, закрыты ли концы диполя колпачком
`0` (по умолчанию) | `1`

Определите, закрыты ли концы диполя плоским колпачком или оставлены открытыми, указанные как 0 или 1. Определить 1 для закрытых концов диполя и 0 для открытых концов.

Пример: 'ClosedEnd',1

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Типы данных: double

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`cylinder2strip`	Аппроксимация эквивалентной ширины цилиндра
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`rcs`	Расчет и построение графика сечения РЛС платформы, антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`strip2cylinder`	Вычисляет аппроксимацию эквивалентного радиуса для полосы
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание цилиндрической дипольной антенны по умолчанию и график излучения

Открыть сценарий в реальном времени

Создайте цилиндрическую дипольную антенну со свойствами по умолчанию.

ant = dipoleCylindrical

ant =
  dipoleCylindrical with properties:

        Length: 2
        Radius: 0.0250
    FeedOffset: 0
     ClosedEnd: 0
     Conductor: [1×1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1×1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Постройте график диаграммы направленности цилиндрической дипольной антенны на частоте 70 МГц.

pattern(ant,70e6)

Импеданс цилиндрической дипольной антенны

Открыть сценарий в реальном времени

Создание цилиндрического диполя с центральной подачей длиной 2 m и радиус 0.06 м.

ant = dipoleCylindrical('Length',2,'Radius',0.06)

ant =
  dipoleCylindrical with properties:

        Length: 2
        Radius: 0.0600
    FeedOffset: 0
     ClosedEnd: 0
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

Постройте график полного сопротивления в диапазоне частот от 50 МГц до 120 МГц.

impedance(ant,linspace(50e6,120e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Сравнение распределения тока открытой и закрытой цилиндрических дипольных антенн

Открыть сценарий в реальном времени

Создайте цилиндрическую дипольную антенну с открытым верхом и закрытым верхом соответственно.

ant = dipoleCylindrical("Radius",0.1);
ant_ClosedEnded = dipoleCylindrical("Radius",0.1,"ClosedEnd",1);

Рассчитайте и постройте график распределения тока для цилиндрических дипольных антенн на 70MHz частоте.

I_OpenEnded = current(ant,70e6)

I_OpenEnded = 3×400 complex

  -0.0000 - 0.0002i  -0.0000 - 0.0005i  -0.0000 - 0.0007i  -0.0000 - 0.0005i  -0.0000 - 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0005i   0.0000 + 0.0007i   0.0000 + 0.0005i   0.0000 + 0.0002i   0.0000 + 0.0003i   0.0000 + 0.0007i   0.0000 + 0.0009i   0.0000 + 0.0007i   0.0000 + 0.0003i  -0.0000 - 0.0003i  -0.0000 - 0.0007i  -0.0000 - 0.0009i  -0.0000 - 0.0007i  -0.0000 - 0.0003i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0001i  -0.0000 - 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i
   0.0000 + 0.0006i   0.0000 + 0.0004i   0.0000 + 0.0000i  -0.0000 - 0.0004i  -0.0000 - 0.0006i  -0.0000 - 0.0006i  -0.0000 - 0.0004i   0.0000 + 0.0000i   0.0000 + 0.0004i   0.0000 + 0.0006i  -0.0000 - 0.0008i  -0.0000 - 0.0005i   0.0000 + 0.0000i   0.0000 + 0.0005i   0.0000 + 0.0008i   0.0000 + 0.0008i   0.0000 + 0.0005i   0.0000 + 0.0000i  -0.0000 - 0.0005i  -0.0000 - 0.0008i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0000 + 0.0002i  -0.0001 - 0.0001i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i
  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i

current(ant,70e6)

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

I_ClosedEnded = current(ant_ClosedEnded,70e6)

I_ClosedEnded = 3×444 complex

  -0.0000 - 0.0002i  -0.0000 - 0.0005i  -0.0000 - 0.0007i  -0.0000 - 0.0005i  -0.0000 - 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0005i   0.0000 + 0.0007i   0.0000 + 0.0005i   0.0000 + 0.0002i   0.0000 + 0.0003i   0.0000 + 0.0007i   0.0000 + 0.0008i   0.0000 + 0.0007i   0.0000 + 0.0003i  -0.0000 - 0.0003i  -0.0000 - 0.0007i  -0.0000 - 0.0008i  -0.0000 - 0.0007i  -0.0000 - 0.0003i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0001i  -0.0000 - 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i
   0.0000 + 0.0006i   0.0000 + 0.0004i   0.0000 + 0.0000i  -0.0000 - 0.0004i  -0.0000 - 0.0006i  -0.0000 - 0.0006i  -0.0000 - 0.0004i   0.0000 + 0.0000i   0.0000 + 0.0004i   0.0000 + 0.0006i  -0.0000 - 0.0008i  -0.0000 - 0.0005i   0.0000 + 0.0000i   0.0000 + 0.0005i   0.0000 + 0.0008i   0.0000 + 0.0008i   0.0000 + 0.0005i   0.0000 + 0.0000i  -0.0000 - 0.0005i  -0.0000 - 0.0008i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0000 + 0.0002i  -0.0001 - 0.0001i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i
  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i

figure;
current(ant_ClosedEnded,70e6)

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Подробнее

развернуть все

Ссылки

[1] King Ronald W.P. Характеристики цилиндрических диполей и монополий. Бостон, Массачусетс: Спрингер, 1971.
