draRectangular

Создание прямоугольной антенны диэлектрического резонатора

Описание

draRectangular объект создает антенну прямоугольного диэлектрического резонатора. Антенна прямоугольного диэлектрического резонатора состоит из диэлектрика прямоугольной формы, размещенного на плоскости заземления. Он обладает высокой пропускной способностью и может обеспечивать высокий коэффициент усиления и пропускную способность. Антенна прямоугольного диэлектрического резонатора имеет преимущество двух пропорций, что способствует генерации различных режимов. Эти антенны более подходят для использования на микроволновых частотах. Антенны прямоугольного диэлектрического резонатора широко используются в спутниковых и радиолокационных системах.

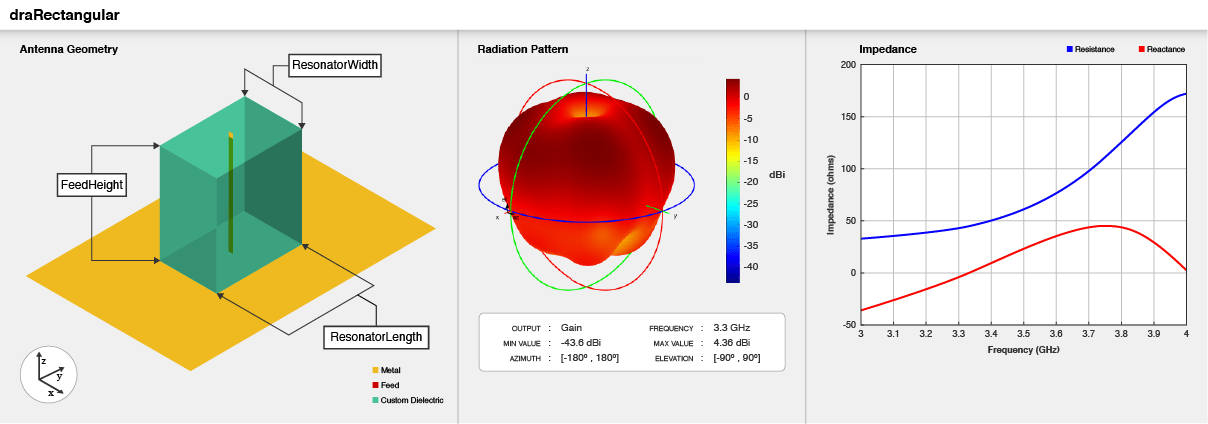

Rectangular DRA geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = draПрямоугольный

ant = draRectangular (имя, значение)

Описание

пример

ant = draRectangular создает антенну прямоугольного диэлектрического резонатора с размерами для резонансной частоты 3,3 ГГц. Антенной по умолчанию является зонд, питаемый точкой питания в начале координат.

пример

ant = draRectangular(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, draRectangular('ResonatorLength',0.04) создает антенну прямоугольного диэлектрического резонатора с длиной диэлектрического резонатора, установленной равной 40 мм.

Свойства

развернуть все

`ResonatorLength` - Длина диэлектрического резонатора
`0.03` (по умолчанию) | положительный скаляр

Длина диэлектрического резонатора, заданная как положительный скаляр в метрах.

Пример: 'ResonatorLength',0.35

Типы данных: double

`ResonatorWidth` - Ширина диэлектрического резонатора
`0.015` (по умолчанию) | положительный скаляр

Ширина диэлектрического резонатора, заданная как положительный скаляр в метрах.

Пример: 'ResonatorWidth',0.30

Типы данных: double

`Substrate` - Тип диэлектрического материала
Диэлектрик с `EpsilonR` 8.9, `LossTangent` 0,002 (по умолчанию) | `dielectric` объект

Тип диэлектрического материала, используемого в качестве подложки, определяемого как диэлектрический объект. Можно выбрать любой материал из DielectricCatalog или укажите диэлектрик по вашему выбору. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть меньше размеров нулевой плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric; d.Name = 'sub1'; d.EpsilonR = 2.3; d.LossTangent = 0.002; d.Thickness = 0.01; ant.Substrate = d;

`GroundPlaneLength` - Длина нулевой плоскости вдоль оси X
`0.16` (по умолчанию) | положительный скаляр

Длина нулевой плоскости, заданная как положительный скаляр в метрах. По умолчанию длина нулевой плоскости измеряется вдоль оси X. Набор 'GroundPlaneLength' кому Inf использование техники бесконечной наземной плоскости для анализа антенн.

Пример: 'GroundPlaneLength',120e-3

Типы данных: double

`GroundPlaneWidth` - Ширина нулевой плоскости вдоль оси y
`0.1` (по умолчанию) | положительный скаляр

Ширина нулевой плоскости, заданная как положительный скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' кому Inf использование техники бесконечной наземной плоскости для анализа антенн.

Пример: 'GroundPlaneWidth',118e-3

Типы данных: double

`FeedWidth` - Ширина подачи
`0.001` (по умолчанию) | положительный скаляр

Ширина подачи, заданная как положительный скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

`FeedHeight` - Высота подачи
`0.02` (по умолчанию) | положительный скаляр

Высота подачи, заданная как положительный скаляр в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

`FeedOffset` - Подписанное расстояние точки питания от центра плоскости земли
[`0 0`] (по умолчанию) | двухэлементный вектор

Подписанное расстояние точки питания от центра плоскости грунта, указанное как двухэлементный вектор в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`rcs`	Расчет и построение графика сечения РЛС платформы, антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание антенны прямоугольного диэлектрического резонатора по умолчанию

Открыть сценарий в реальном времени

Создайте антенну прямоугольного диэлектрического резонатора со свойствами по умолчанию.

ant = draRectangular

ant =
  draRectangular with properties:

      ResonatorLength: 0.0300
       ResonatorWidth: 0.0150
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1600
     GroundPlaneWidth: 0.1000
            FeedWidth: 1.0000e-03
           FeedHeight: 0.0200
           FeedOffset: [0 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title draRectangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, customdielectric.

Диаграмма направленности антенны прямоугольного диэлектрического резонатора

Открыть сценарий в реальном времени

Постройте график диаграммы направленности прямоугольной антенны диэлектрического резонатора на частоте 4 ГГц.

ant = draRectangular('ResonatorLength',0.045,'ResonatorWidth',0.02);
pattern(ant,4e9)

Создание прямоугольного диэлектрического резонатора с несколькими диэлектрическими подложками

Открыть сценарий в реальном времени

Создайте прямоугольную антенну диэлектрического резонатора с FR4, тефлоном и пеной в качестве подложек.

 ant = draRectangular;
 d = dielectric('FR4','Teflon','Foam');
 d.Thickness = [ant.Substrate.Thickness/3 ant.Substrate.Thickness/3 ant.Substrate.Thickness/3];
 ant.Substrate = d;
 ant = draRectangular('Substrate',d);
 show(ant)

Создать антенну прямоугольного диэлектрического резонатора с подложками, имеющими относительную диэлектрическую проницаемость 2,3 и 4,5 соответственно. Значение тангенса потерь для обеих подложек равно 0,002.

ant = draRectangular;
d = dielectric;
d.Name = {'sub1','sub2'};
d.EpsilonR = [2.3 4.5];
d.LossTangent = [0.002 0.002];
d.Thickness = [ant.Substrate.Thickness/2 ant.Substrate.Thickness/2];
ant.Substrate = d;
show(ant)

Подробнее

развернуть все

Ссылки

[1] Макаллистер, М.В., С.А. Лонг и Г.Л. Конвей. «Антенна прямоугольного диэлектрического резонатора». Электронные письма 19, № 6 (1983): 218.

См. также

draCylindrical | patchMicrostrip

Темы

Поворот антенн и массивов

Представлен в R2021a
