patchMicrostrip

Создание микрополосковой коммутационной антенны

Описание

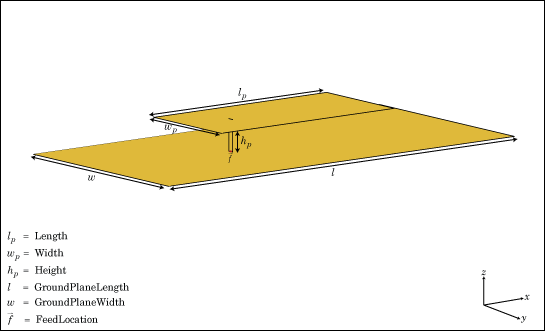

patchMicrostrip объект представляет собой микрополосковую патч-антенну. Сегмент по умолчанию центрируется в начале координат. Точка питания расположена вдоль длины антенны.

Создание

Синтаксис

pm = patchStrip

pm = PatchStrip (имя, значение)

Описание

pm = patchMicrostrip создает микрополосковую патч-антенну.

пример

pm = patchMicrostrip(Name,Value) создает микрополосковую патч-антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Length` - Длина участка вдоль оси X
0,0750 (по умолчанию) | скаляр

Длина фрагмента, заданная как скаляр в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',50e-3

Типы данных: double

`Width` - Ширина участка вдоль оси Y
0,0375 (по умолчанию) | скаляр

Ширина фрагмента, заданная как скаляр в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',60e-3

Типы данных: double

`Height` - Высота подложки
0,0060 (по умолчанию) | скаляр

Высота подложки, заданная как скаляр в метрах.

Пример: 'Height',37e-3

Типы данных: double

`Substrate` - Тип диэлектрического материала
« Воздух» (по умолчанию) | `dielectric` дескриптор функции

Тип диэлектрического материала, используемого в качестве подложки, определяемого в качестве ручки объекта диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой диэлектрический материал. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть меньше размеров нулевой плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

`GroundPlaneLength` - Длина нулевой плоскости вдоль оси X
0,1500 (по умолчанию) | скаляр

Длина нулевой плоскости, заданная как скаляр в метрах. По умолчанию длина нулевой плоскости измеряется вдоль оси X. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Типы данных: double

`GroundPlaneWidth` - Ширина нулевой плоскости вдоль оси y
0,0750 (по умолчанию) | скаляр

Ширина нулевой плоскости, заданная как скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Типы данных: double

`PatchCenterOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
`[0 0]` (по умолчанию) | двухэлементный вектор

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

`FeedOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
[-0.0187 0] (по умолчанию) | двухэлементный вектор

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement - нагрузка, добавляемая к антенному источнику.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр микрополосковой патч-антенны

Открыть сценарий в реальном времени

Создайте и просмотрите микрополосковое исправление с указанными параметрами.

pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show (pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности микрополосковой коммутационной антенны

Открыть сценарий в реальном времени

Создайте микрополосковую коммутационную антенну с использованием «FR4» в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3,'Width',37e-3,     ...
        'GroundPlaneLength',120e-3,'GroundPlaneWidth',120e-3, ...
        'Substrate',d)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте график диаграммы направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 6 objects of type patch, surface. This object represents FR4.

Импеданс микрополосковой коммутационной антенны

Открыть сценарий в реальном времени

d = dielectric('FR4');
pm = patchMicrostrip('Substrate',d)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0375
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1500
     GroundPlaneWidth: 0.0750
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Вычислите и постройте график полного сопротивления антенны в заданном диапазоне частот.

impedance(pm,linspace(0.5e9,1e9,11));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.

См. также

pifa | vivaldi | yagiUda

Темы

Представлен в R2015a
