fractalCarpet

Создать ковровую фрактальную антенну Серпинского

развернуть все на странице

Описание

fractalCarpet объект создает ковровую фрактальную антенну Серпинского. Эти фрактальные антенны используются в мобильных телефонах и Wi-Fi ®.

Фрактальная антенна использует самоподобную конструкцию для максимизации длины или увеличения периметра материала, который пропускает или принимает электромагнитное излучение в заданном объеме или области. Главное преимущество фрактальных антенн в том, что они компактны, что является важным требованием для небольших и сложных схем. Фрактальные антенны также имеют больший входной импеданс или сопротивление из-за увеличенной длины или периметра.

Все фрактальные антенны являются печатными структурами, которые травятся на диэлектрической подложке.

Создание

Синтаксис

ant = fractalCarpet
ant = fractalCarpet (имя, значение)

Описание

пример

ant = fractalCarpet создает ковровую фрактальную антенну Серпинского. Фрактал по умолчанию центрируется в начале координат, а число итераций устанавливается равным 2. Длина фрактала составляет для рабочей частоты 5,45 ГГц.

пример

ant = fractalCarpet(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = fractalCarpet('NumIterations',4) создает ковер Серпинского с четырьмя итерациями.

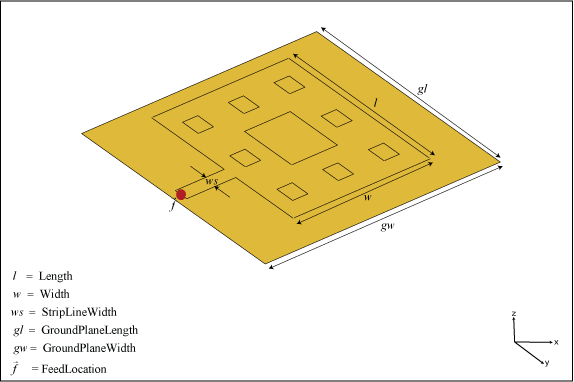

Свойства

развернуть все

Число итераций, выполненных на фрактальной антенне, указанное как скалярное целое число.

Пример: 'NumIterations',4

Пример: ant.NumIterations = 4

Типы данных: double

Длина фрактального ковра вдоль оси X, заданная как положительное скалярное целое число в метрах.

Пример: 'Length',0.5000

Пример: ant.Length = 0.5000

Типы данных: double

Ширина фрактального ковра вдоль оси Y, заданная как положительное скалярное целое число в метрах.

Пример: 'Width',0.0050

Пример: ant.Width = 0.0050

Типы данных: double

Высота фрактального ковра над нулевой плоскостью вдоль оси Z, заданная как положительное скалярное целое в метрах.

Пример: 'Height',0.0034

Пример: ant.Height = 0.0034

Типы данных: double

Ширина линии подающей полосы, заданная как положительное скалярное целое число в метрах.

Пример: 'StripLineWidth',0.0050

Пример: ant.StripLineWidth = 0.0050

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого как диэлектрический объект. Дополнительные сведения см. в разделе dielectric.

Пример: d = dielectric('FR4'); ant = fractalCarpet('Substrate',d)

Пример: d = dielectric('FR4'); ant = fractalCarpet; ant.Substrate = d;

Типы данных: string | char

Длина нулевой плоскости, заданная как положительное скалярное целое число в метрах.

Пример: 'GroundPlaneLength',0.0550

Пример: ant.GroundPlaneLength = 0.0550

Типы данных: double

Ширина нулевой плоскости, заданная как положительное скалярное целое число в метрах.

Пример: 'GroundPlaneWidth',0.0550

Пример: ant.GroundPlaneWidth = 0.0550

Типы данных: double

Подписанное расстояние центра фрактального ковра от начала координат, определяемое как двухэлементный действительный вектор с каждым элементом в метрах.

Пример: 'FractalCenterOffset',[0 0.080]

Пример: ant.FractalCenterOffset = [0 0.080]

Типы данных: double

Подписанное расстояние подачи от начала координат, определяемое как двухэлементный действительный вектор с каждым элементом в метрах.

Пример: 'FeedOffset',[0 0.080]

Пример: ant.FeedOffset = [0 0.080]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите фрактальную антенну Sierpinski со значениями свойств по умолчанию.

ant = fractalCarpet
ant =
  fractalCarpet with properties:

          NumIterations: 2
                 Length: 0.0280
                  Width: 0.0370
         StripLineWidth: 0.0030
             FeedOffset: [-0.0240 -0.0020]
                 Height: 0.0016
              Substrate: [1x1 dielectric]
      GroundPlaneLength: 0.0480
       GroundPlaneWidth: 0.0480
    FractalCenterOffset: [0 0]
              Conductor: [1x1 metal]
                   Tilt: 0
               TiltAxis: [1 0 0]
                   Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title fractalCarpet antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте и просмотрите фрактальную антенну Sierpinski's на FR4 подложке.

ant = fractalCarpet('Substrate',dielectric('FR4'));
show(ant)

Figure contains an axes. The axes with title fractalCarpet antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте график диаграммы направленности антенны на частоте 5,45 ГГц.

pattern(ant,5.45e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface. This object represents FR4.
