fractalGasket

Создание фрактальной антенны прокладки Sierpinski на плоскости X-Y

Описание

fractalGasket объект создает равностороннюю треугольную фрактальную антенну Sierpinski's Gasket. Эти фракталы используются в построении систем связи, беспроводных сетей, универсальных тактических систем связи, мобильных устройств, телематики и антенн радиочастотной идентификации (RFID).

Фрактальная антенна использует самоподобную конструкцию для максимизации длины или увеличения периметра материала, который пропускает или принимает электромагнитное излучение в заданном объеме или области. Главное преимущество фрактальных антенн в том, что они компактны, что является важным требованием для малых и сложных схем. Фрактальные антенны также имеют больший входной импеданс или сопротивление из-за увеличенной длины или периметра.

Все фрактальные антенны являются печатными структурами, которые травятся на диэлектрической подложке.

Создание

Синтаксис

ant = fractalПрокладка

ant = fractalПрокладка (имя, значение)

Описание

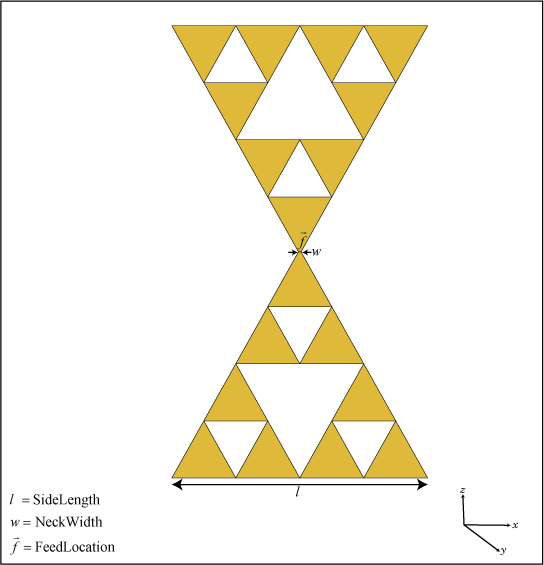

ant = fractalGasket создает равностороннюю треугольную фрактальную антенну прокладки Серпинского. Планарная фрактальная антенна по умолчанию имеет форму чаши, которая питается от центра. Антенна резонирует на частоте 1,3 ГГц.

пример

ant = fractalGasket(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = fractalGasket('NumIterations',4) создает прокладку Sierpinski с четырьмя итерациями.

Свойства

развернуть все

`NumIterations` - Количество итераций фрактальной антенны
`2` (по умолчанию) | скалярное целое число

Число итераций фрактальной антенны, указанное как скалярное целое число.

Пример: 'NumIterations',2

Пример: ant.NumIterations = 2

Типы данных: double

`Side` - Длины для трех сторон треугольника
`0.2000` (по умолчанию) | скаляр | двухэлементный вектор | трехэлементный вектор

Длины для трех сторон треугольника, заданные как скаляр в метрах или двух- или трехэлементный вектор в метрах.

Скаляр - треугольник равносторонний.
Двухэлементный вектор - первое значение указывает основание треугольника вдоль оси X. Второе значение определяет две другие стороны треугольника. Треугольник равнобедренный.
Трехэлементный вектор - первое значение указывает основание треугольника вдоль оси X. Остальные два значения определяют две другие стороны треугольника. Треугольник скален.

Пример: 'Side',[0.5000,1.000]

Пример: ant.Side = [0.5000,1.000]

Типы данных: double

`NeckWidth` - Ширина на шейке фрактальной антенны
`0.0020` (по умолчанию) | положительное скалярное целое

Ширина на горловине фрактальной антенны, где находится подача, заданная как положительное скалярное целое число в метрах.

Пример: 'NeckWidth',0.0050

Пример: ant.NeckWidth = 0.0050

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Прокладка Sierpinski по умолчанию

Открыть сценарий в реальном времени

Создайте и просмотрите фрактальную прокладку Серпинского по умолчанию.

ant = fractalGasket

ant =
  fractalGasket with properties:

    NumIterations: 2
             Side: 0.2000
        NeckWidth: 0.0020
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

show(ant)

$Figure contains an axes. The axes with title fractalGasket antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.$

См. также

fractalCarpet | fractalIsland | fractalKoch

Темы

Поворот антенн и массивов

Представлен в R2018b
