Создание рупорной антенны

Описание

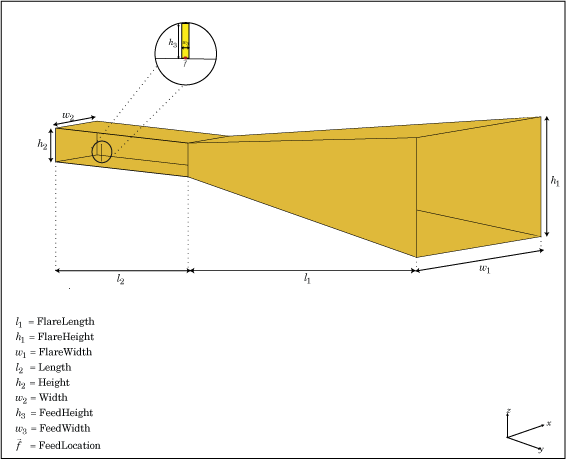

horn объект представляет собой пирамидальную рупорную антенну со стандартным коэффициентом усиления, 15 дБи. Рупорная антенна по умолчанию работает в диапазоне X-Ku, который колеблется от 10 ГГц до 15 ГГц. По умолчанию питание рупорной антенны представляет собой WR-75 прямоугольный волновод с рабочей частотой 7,87 ГГц.

Для заданных углов вспышки рупора и размеров волновода используйте hornangle2size служебная функция для расчета эквивалентной ширины факела и высоты факела рупора.

Создание

Синтаксис

hr = рупор

hr = рупор (имя, значение)

Описание

пример

hr = horn создает пирамидальную рупорную антенну со стандартным коэффициентом усиления.

hr = horn(Name,Value) создает рупорную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1,Value1,...,NameN,ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`FlareLength` - Длина факела рога
`0.1020` (по умолчанию) | скаляр

Длина факела рупора, заданная как скаляр в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

`FlareWidth` - Ширина факела рога
`0.0571` (по умолчанию) | скаляр

Ширина факела рупора, заданная как скаляр в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

`FlareHeight` - Высота факела рога
`0.0338` (по умолчанию) | скаляр

Высота факела рога, заданная как скаляр в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

`Length` - Длина прямоугольного волновода
`0.0500` (по умолчанию) | скаляр

Длина прямоугольного волновода, заданная как скаляр в метрах.

Пример: 'Length',0.09

Типы данных: double

`Width` - Ширина прямоугольного волновода
`0.0190` (по умолчанию) | скаляр

Ширина прямоугольного волновода, заданная как скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

`Height` - Высота прямоугольного волновода
`0.0095` (по умолчанию) | скаляр

Высота прямоугольного волновода, заданная как скаляр в метрах.

Пример: 'Height',0.0200

Типы данных: double

`FeedHeight` - Высота подачи
`0.0048` (по умолчанию) | скаляр

Высота подачи, заданная как скаляр в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

`FeedWidth` - Ширина подачи
`1.0000e-04` (по умолчанию) | скаляр

Ширина подачи, заданная как скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

`FeedOffset` - Подписанное смещение точки питания от центра плоскости земли
[`–0.0155 0`] (по умолчанию) | двухэлементный вектор

Смещение со знаком от центра нулевой плоскости, определяемое как двухэлементный вектор в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 LumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: hr.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Антенна рупора по умолчанию

Открыть сценарий в реальном времени

Создайте и просмотрите антенну рупора по умолчанию.

h = horn

h =
  horn with properties:

    FlareLength: 0.1020
     FlareWidth: 0.0571
    FlareHeight: 0.0338
         Length: 0.0500
          Width: 0.0190
         Height: 0.0095
      FeedWidth: 1.0000e-04
     FeedHeight: 0.0048
     FeedOffset: [-0.0155 0]
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

show(h)

Figure contains an axes. The axes with title horn antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Баланис, Константин А.Антенна Теория. Анализ и проектирование. 3-й ред. Нью-Йорк: Джон Уайли и сыновья, 2005.

См. также

hornangle2size | waveguide

Темы

Поворот антенн и массивов

Представлен в R2016a
