волновод

Создание прямоугольного волновода

Описание

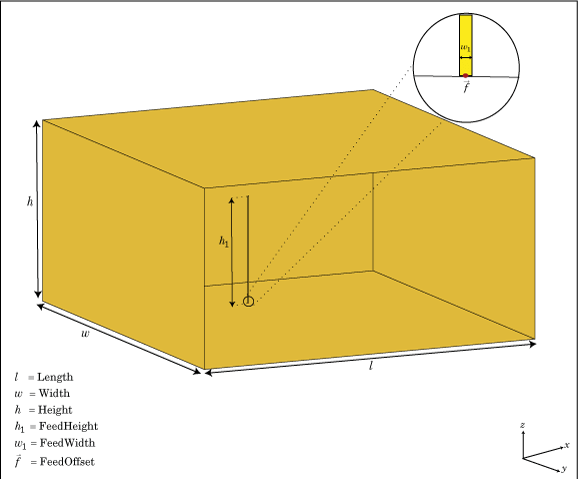

waveguide объект представляет собой открытый прямоугольный волновод. Прямоугольный волновод по умолчанию - это WR-90 и функции в X-диапазоне. X-диапазон имеет частоту отсечки 6,5 ГГц и находится в диапазоне от 8,2 ГГц до 12,5 ГГц.

Создание

Синтаксис

wg = волновод

wg = волновод (имя, значение)

Описание

пример

wg = waveguide создает открытый прямоугольный волновод.

пример

wg = waveguide(Name,Value) создает прямоугольный волновод с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1,Value1,...,NameN,ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`FeedHeight` - Высота подачи
`0.0060` (по умолчанию) | скаляр

Высота подачи, заданная как скаляр в метрах. По умолчанию высота подачи выбирается для рабочей частоты 12,5 ГГц.

Пример: 'FeedHeight',0.0050

Типы данных: double

`FeedWidth` - Ширина подачи
`6.0000e-05` (по умолчанию) | скаляр

Ширина подачи, заданная как скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

`Length` - Длина прямоугольного волновода
`0.0240` (по умолчанию) | скаляр в метрах

Длина прямоугольного волновода, заданная как скаляр в метрах. По умолчанию длина волновода равна 1λ, где:

$λ =$ c/f

c = скорость света, 299792458 м/с
f = рабочая частота волновода

Пример: 'Length',0.09

Типы данных: double

`Width` - Ширина прямоугольного волновода
`0.0229` (по умолчанию) | скаляр в метрах

Ширина прямоугольного волновода, заданная как скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

`Height` - Высота прямоугольного волновода
`0.0102` (по умолчанию) | скаляр

Высота прямоугольного волновода, заданная как скаляр в метрах.

Пример: 'Height',0.0200

Типы данных: double

`FeedOffset` - Подписанное расстояние точки питания от центра плоскости земли
[-0.0060 0] (по умолчанию) | двухэлементный вектор

Подписанное расстояние точки питания от центра плоскости земли, определяемое как двухэлементный вектор в метрах. По умолчанию подача осуществляется со смещением λ/4 от укороченного конца на плоскости X-Y.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: wg.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Прямоугольный волновод по умолчанию

Открыть сценарий в реальном времени

Создайте прямоугольный волновод, используя размеры по умолчанию. Отображение волновода.

wg = waveguide

wg =
  waveguide with properties:

        Length: 0.0240
         Width: 0.0229
        Height: 0.0102
     FeedWidth: 6.0000e-05
    FeedHeight: 0.0060
    FeedOffset: [-0.0060 0]
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

show(wg)

Figure contains an axes. The axes with title waveguide antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности прямоугольного волновода WR-650

Открыть сценарий в реальном времени

Создайте WR-650 прямоугольный волновод и отобразите его.

wg = waveguide('Length',0.254,'Width',0.1651,'Height',0.0855,...
    'FeedHeight',0.0635,'FeedWidth',0.00508,'FeedOffset',[0.0635 0]);
show(wg)

Figure contains an axes. The axes with title waveguide antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности этого волновода на частоте 1,5 ГГц.

figure
pattern(wg,1.5e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Баланис, Константин А.Антенна Теория. Анализ и проектирование. 3-й ред. Нью-Йорк: Джон Уайли и сыновья, 2005.

См. также

horn

Темы

Поворот антенн и массивов

Представлен в R2016a
