invertedFcoplanar

Создание перевернутой F-антенны в той же плоскости, что и прямоугольная заземляющая плоскость

развернуть все на странице

Описание

invertedFcoplanar объект представляет собой компланарную перевернутую F-антенну с прямоугольной плоскостью заземления. По умолчанию размеры выбираются для рабочей частоты 1,7 ГГц. Копланарные перевернутые F-антенны используются в RFID-тегах и приложениях Интернета вещей (IoT). Эта антенна является измененной версией перевернутой F-антенны, обеспечивая низкопрофильную антенну с большим количеством конструктивных параметров и более широкой полосой пропускания.

Создание

Синтаксис

FCO = invertedFcoplanar
FCO = invertedFcoplanar (Имя, Стоимость)

Описание

пример

fco = invertedFcoplanar создает копланарную перевернутую F-антенну с прямоугольной плоскостью заземления. По умолчанию размеры антенны соответствуют рабочей частоте 1,7 ГГц.

пример

fco = invertedFcoplanar(Name,Value) создает копланарную перевернутую F-антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

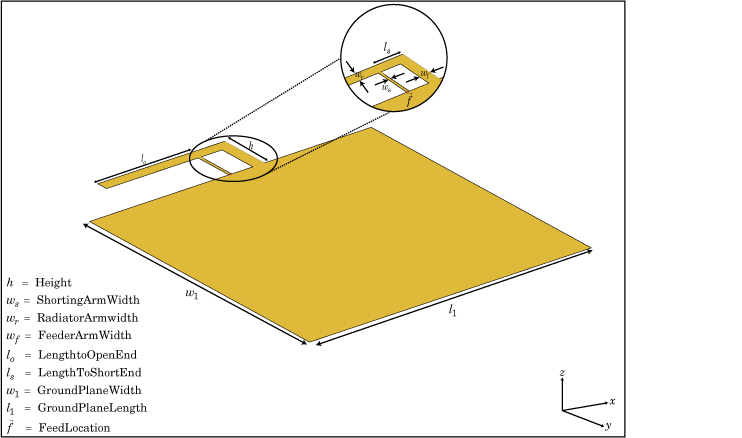

Свойства

развернуть все

Ширина излучающего рычага, определяемая как разделенная запятыми пара, состоящая из 'RadiatorArmWidth'и скаляр в метрах.

Пример: 'RadiatorArmWidth',0.05

Типы данных: double

Ширина подающего рычага, заданная как скаляр в метрах.

Пример: 'FeederArmWidth',0.05

Типы данных: double

Ширина короткозамыкающего рычага, заданная как скаляр в метрах.

Пример: 'ShortingArmWidth',1

Типы данных: double

Высота антенны от плоскости земли, заданная как скаляр в метрах.

Пример: 'Height',0.0800

Типы данных: double

Длина шлейфа от подачи до открытого конца, заданная как скаляр в метрах.

Пример: 'LengthToOpenEnd',0.050

Типы данных: double

Длина шлейфа от подачи до короткозамкнутого конца, заданная как скаляр в метрах.

Пример: 'LengthToShortEnd',0.035

Типы данных: double

Длина нулевой плоскости, заданная как скаляр в метрах.

Пример: 'GroundPlaneLength',0.035

Типы данных: double

Ширина нулевой плоскости, заданная как скаляр в метрах.

Пример: 'GroundPlaneWidth',0.035

Типы данных: double

Подписанное расстояние от центра опорной плоскости, указанное как скаляр в метрах.

Пример: 'FeedOffset',0.06

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: fco.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте компланарную перевернутую F-антенну по умолчанию и просмотрите ее.

fco = invertedFcoplanar
fco =
  invertedFcoplanar with properties:

     RadiatorArmWidth: 0.0040
       FeederArmWidth: 1.0000e-03
     ShortingArmWidth: 0.0040
      LengthToOpenEnd: 0.0350
     LengthToShortEnd: 0.0100
               Height: 0.0100
    GroundPlaneLength: 0.0800
     GroundPlaneWidth: 0.0700
           FeedOffset: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(fco)

Figure contains an axes. The axes with title invertedFcoplanar antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте копланарную перевернутую F-антенну высотой 0,014 м, длиной плоскости заземления 0,1 м и шириной плоскости заземления 0,1 м.

 fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

Постройте график диаграммы направленности вышеуказанной антенны.

 pattern(fco,1.30e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и проектирование. 3-й эд. Хобокен, Нью-Джерси: Джон Уайли и сыновья, 2005.

[2] Штуцман, В. Л. и Гари А. Тиле. Теория и дизайн антенн. 3-я эд. Ривер-стрит, Нью-Джерси: John Wiley & Sons, 2013.
