invertedF

Создание перевернутой F-антенны на прямоугольной плоскости заземления

Описание

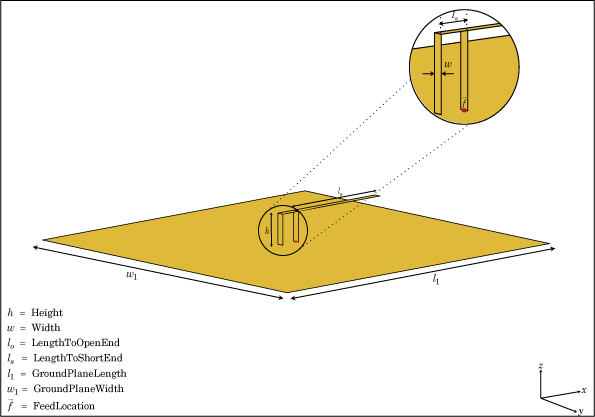

invertedF объект представляет собой перевернутую F-антенну, установленную над прямоугольной плоскостью заземления.

Ширина металлической полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2d$ = 4r

где:

d - диаметр эквивалентного цилиндра;
r - радиус эквивалентного цилиндра;

Для заданного радиуса цилиндра используйте функцию утилиты cylinder2strip для расчета эквивалентной ширины. По умолчанию инвертированная F-антенна питается от центра. Точка подачи совпадает с началом координат. Начало координат расположено на плоскости X-Y.

Создание

Синтаксис

f = invertedF

f = invertedF (Имя, Стоимость)

Описание

f = invertedF создает перевернутую F-антенну, установленную на прямоугольной плоскости заземления. По умолчанию размеры выбираются для рабочей частоты 1,7 ГГц.

пример

f = invertedF(Name,Value) создает перевернутую антенну F с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Height` - Высота вертикального элемента вдоль оси Z
0,0140 (по умолчанию) | скаляр

Высота вертикального элемента вдоль оси Z, заданный скаляр в метрах.

Пример: 'Height',3

Типы данных: double

`Width` - Ширина полосы
0,0020 (по умолчанию) | скаляр

Ширина полосы, заданная как скаляр в метрах.

Примечание

Ширина полосы должна быть меньше 'Height'/ 4 и более 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

`LengthToOpenEnd` - Длина шлейфа от подачи до открытого конца
0,0310 (по умолчанию) | скаляр

Длина шлейфа от подачи до открытого конца, заданная как скаляр в метрах.

Пример: 'LengthToOpenEnd',0.05

`LengthToShortEnd` - Длина шлейфа от подачи до короткозамкнутого конца
0,0060 (по умолчанию) | скаляр

Длина шлейфа от подачи до конца замыкания, заданная как скаляр в метрах.

Пример: 'LengthToShortEnd',0.0050

`GroundPlaneLength` - Длина нулевой плоскости вдоль оси X
0,1000 (по умолчанию) | скаляр

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' Для Inf использует метод бесконечной плоскости земли для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

`GroundPlaneWidth` - Ширина нулевой плоскости вдоль оси y
0,1000 (по умолчанию) | скаляр

Ширина нулевой плоскости вдоль оси y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' Для Inf использует метод бесконечной плоскости земли для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

`FeedOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
`[0 0]` (по умолчанию) | двухэлементный вектор

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор.

Пример: 'FeedOffset',[2 1]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: f.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр перевернутой F-антенны

Открыть сценарий в реальном времени

Создайте и просмотрите перевернутую антенну F высотой 14 мм над плоскостью заземления размером 200 мм на 200 мм.

f = invertedF('Height',14e-3, 'GroundPlaneLength',200e-3,          ...
                  'GroundPlaneWidth',200e-3);
show(f)

Figure contains an axes. The axes with title invertedF antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

График излучения перевернутого F

Открыть сценарий в реальном времени

В этом примере показано, как построить диаграмму направленности перевернутой F-антенны на частоте 1,3 ГГц.

f = invertedF('Height',14e-3, 'GroundPlaneLength', 200e-3,          ...
                  'GroundPlaneWidth', 200e-3);
pattern(f,1.39e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 7 objects of type patch, surface.

Ссылки

[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по антенной инженерии, 4-й ред. Нью-Йорк: Макграу-Хилл, 2007.

См. также

cylinder2strip | invertedL | patchMicrostrip | pifa

Темы

Поворот антенн и массивов

Представлен в R2015a
