reflectorGrid

Создание антенны, поддерживаемой отражателем сетки

развернуть все на странице

Описание

reflectorGrid объект создает антенну, поддерживаемую отражателем сетки. Отражатель сетки использует сетку из параллельных проводов или стержней, ориентированных в одном направлении. Отражатели сетки могут использоваться в качестве антенн с высоким коэффициентом усиления при двухточечной связи.

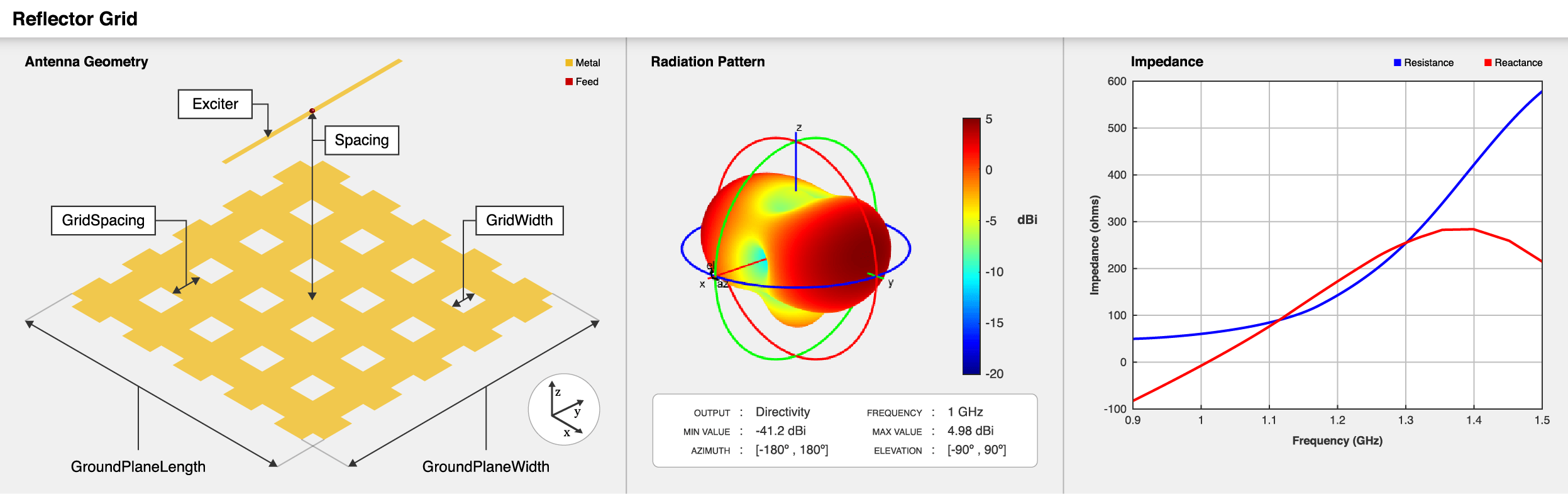

Grid reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = отражатель Сетка
ant = reflecterGrid (имя, значение)

Описание

пример

ant = reflectorGrid создает антенну, поддерживаемую отражателем сетки. Антенный объект по умолчанию имеет возбудитель в качестве диполя с точкой питания, расположенной в начале координат на плоскости X-Y, а размеры антенны выбраны для рабочей частоты 1 ГГц.

пример

ant = reflectorGrid(Name,Value) Задает свойства, используя пары имя-значение. Например, reflectorGrid('GroundPlaneWidth',0.6) создает отражатель сетки шириной 0,6 метра. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в кавычки. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя, определяемый как любой одноэлементный антенный объект. Кроме отражательных и полостных антенных элементов, в качестве возбудителя можно использовать любые антенные элементы или элементы решетки в Toolbox™ антенн.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Расстояние между отражателем и возбудителем, определяемое как положительный скаляр в метрах.

Пример: 'Spacing',0.259

Пример: ant.Spacing = 0.195

Типы данных: double

Длина отражателя вдоль оси X, заданная как положительный скаляр в метрах.

Пример: 'GroundPlaneLength',0.6

Пример: ant.GroundPlaneLength = 0.18

Типы данных: double

Ширина отражателя вдоль оси Y, заданная как положительный скаляр в метрах.

Пример: 'GroundPlaneWidth',0.6

Пример: ant.GroundPlaneWidth = 0.18

Типы данных: double

Тип сетки, используемой в отражателе, определяется как одно из следующих значений:

  • 'H' - решетки расположены горизонтально в отражателе.

  • 'V' - решетки расположены вертикально в отражателе.

  • 'HV' или 'VH' - решетки расположены как горизонтально, так и вертикально в отражателе.

Пример: 'GridType','H'

Пример: ant.GridType = 'V'

Типы данных: char

Расстояние между двумя ячейками сетки, указанное как положительный скаляр в метрах.

Пример: 'GridSpacing',0.018

Пример: ant.GridSpacing = 0.014

Типы данных: double

Ширина каждой ячейки сетки, заданная как положительный скаляр в метрах.

Пример: 'GridWidth',0.3

Пример: ant.GridWidth = 0.28

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; проверка возвращает потерю массива
vswrКоэффициент стоячей волны напряжения антенны
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
meshСвойства сетки металлической или диэлектрической антенны или решетки
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки
numGridsToSpacingРасчет расстояния между сетками в сетке для reflectorGrid объект

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание и просмотр антенного объекта, поддерживаемого отражателем сетки, со свойствами по умолчанию.

ant = reflectorGrid;
show(ant)

Figure contains an axes. The axes with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 1 ГГц.

pattern(ant,1e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте и просмотрите биквадратную антенну с отражателем сетки и длиной руки 0,01 метра.

d = biquad('ArmLength',0.01);
h = reflectorGrid('Exciter',d);
show(h)

Figure contains an axes. The axes with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 0,6 ГГц.

pattern(h,0.6e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть сценарий в реальном времени

Создание и просмотр дипольной лопастной антенны с отражателем сетки.

d = dipoleBlade('Length',0.1,'TaperLength',0.05,'FeedGap',0.002);
h = reflectorGrid('Exciter',d);
show(h)

Figure contains an axes. The axes with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Изменение типа сетки с 'HV' кому 'H'.

h.GridType = 'H';

Просмотр антенны с типом сетки 'H'.

show(h)

Figure contains an axes. The axes with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график излучения на частоте 1 ГГц.

pattern(h,1e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте прямоугольный массив цилиндрических дипольных антенн.

d = dipoleCylindrical('Length',0.2,'Radius',0.005);
arr = rectangularArray('Element',d,'Size',[4 4],'RowSpacing',0.029,'ColumnSpacing',0.029);

Создайте прямоугольный массив, поддерживаемый отражателем сетки.

ant = reflectorGrid('Exciter',arr,'Spacing',0.2)
ant =
  reflectorGrid with properties:

              Exciter: [1x1 rectangularArray]
              Spacing: 0.2000
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.2000
             GridType: 'HV'
          GridSpacing: 0.0180
            GridWidth: 0.0220
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title reflectorGrid antenna element contains 35 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Баланис, Константин А. Теория антенн: анализ и дизайн. 3-й ред. Хобокен, Нью-Джерси: Джон Уайли, 2005.
