Создатель шины учета мощности

Создать информационную шину питания

развернуть все на странице
  • Библиотека:

  • Блок силового агрегата/Утилиты/Учет энергопотребления

  • Power Accounting Bus Creator block

Описание

Создает информационную шину питания для сообщения о потребляемой мощности и энергопотреблении системы. Можно связать блок с родительской системой, выбрать типы сигналов питания для отслеживания и добавить описания сигналов. Если требуется создать отчет о мощности и энергии, необходимо использовать этот блок для регистрации сигналов питания в блоках модели установки. Заводские блоки Blockset™ силового агрегата используют Power Accounting Bus Creator для регистрации сигналов питания. Документация по каждому блоку включает информацию о зарегистрированных сигналах шины питания.

Учет мощности и энергии на уровне системы обеспечивает сохранение энергии.

∑​Ptrans+∑​Pnottrans=∑​Pstore

Чтобы добавить Power Accounting Bus Creator в блок установки, выполните следующие действия:

  1. Добавьте блок Power Accounting Bus Creator в свой блок.

  2. Выберите типы сигналов питания, которые требуется зарегистрировать. См. раздел Сигналы питания.

  3. Свяжите программу Power Accounting Bus Creator с родительской подсистемой. См. раздел Связь блоков.

  4. Подключите сигналы питания к программе Power Accounting Bus Creator.

    • Следуйте соглашению о подписании.

    • Чтобы убедиться, что блок установки сохраняет энергию, включите всю мощность, связанную с блоком.

  5. В окне Power Accounting Bus Creator выполните следующие действия.

    • На вкладке Передаваемое питание (Transfered power) задайте следующие параметры:

      • Связанный порт

      • Описание

    • На вкладке Мощность не передана (Not Transfered power) укажите параметр Описание (Description):

  6. В блоке установки подключите передаваемые сигналы питания к портам Power Accounting Bus Creator, указанным с параметром Associated Port.

Сигналы питания

Формирователь шины учета мощности сортирует сигналы по трем типам мощности.

Тип питанияОписаниеПримеры

Ptrans

Переданный

Мощность, передаваемая между блоками:

  • Положительные сигналы указывают на поток в блок

  • Отрицательные сигналы указывают на выход потока из блока

  • Мощность коленчатого вала передается от картированного двигателя к трансмиссии.

  • МОЩНОСТЬ ДОРОЖНОЙ НАГРУЗКИ, ПЕРЕДАВАЕМАЯ С КОЛЕСА НА ТРАНСПОРТНОЕ СРЕДСТВО.

  • Расход тепла, передаваемого из дросселя в объем коллектора.

Pnottrans

Не перенесено

Мощность, пересекающая границу блока, но не передаваемая:

  • Положительные сигналы указывают на вход

  • Отрицательные сигналы указывают на потерю

  • Скорость теплопередачи с окружающей средой.

    • Из среды - вход (положительный сигнал)

    • В окружающую среду - потеря (отрицательный сигнал)

  • Граница потока с окружающей средой.

    • Из среды - вход (положительный сигнал)

    • В окружающую среду - потеря (отрицательный сигнал)

  • Картирование расхода топлива двигателя.

Pstore

Сохраненный

Скорость изменения хранимой энергии:

  • Положительные сигналы указывают на увеличение

  • Отрицательные сигналы указывают на снижение

Скорость изменения энергии:

  • Аккумуляторная батарея

  • Кинетическая энергия в компонентах привода

  • Потенциальная энергия транспортного средства

  • Скорость транспортного средства

Связь блоков

При добавлении создателя шины учета мощности в блок установки сигналы связываются с родительским блоком. Существует два метода ассоциации.

МетодОписаниеПример

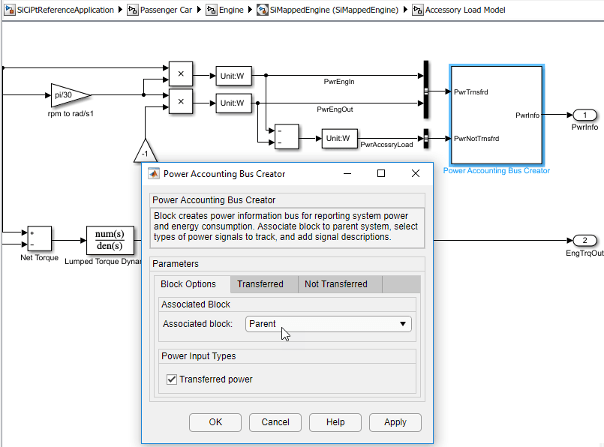

Parent

Power Accounting Bus Creator связывает сигналы шины питания с родительским блоком.

В обычном справочном приложении для транспортного средства перейдите к Passenger Car > Engine > SiMappedEngine > Accessory Load Model подсистема установки. Откройте создатель шины учета мощности.

Параметр «Связанный блок» имеет значение Parent, таким образом, создатель шины учета мощности связывает сигналы мощности с Accessory Load Model подсистема установки.

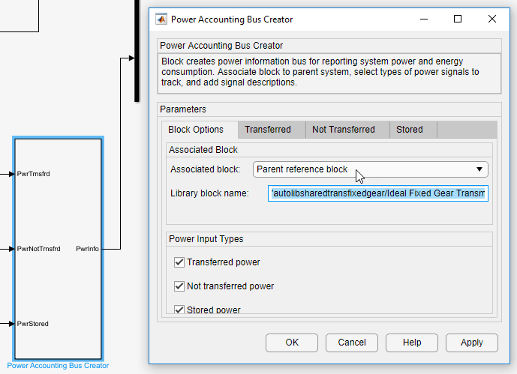

Parent reference block

Power Accounting Bus Creator связывает сигналы шины питания с опорным блоком.

Для задания блока используется параметр «Имя блока библиотеки».

В блоке Ideal Fixed Gear Transmission перейдите к Bus Creation подсистема. Откройте создатель шины учета мощности.

Блок Power Accounting Bus Creator использует эти настройки параметров, чтобы связать сигналы мощности с блоком Ideal Fixed Gear Transmission.

  • Параметр связанного блока имеет значение Parent reference block.

  • Параметр имени блока библиотеки имеет значение 'autolibsharedtransfixedgear/Ideal Fixed Gear Transmission'.

Порты

Вход

развернуть все

PwrTrnsfrd - Мощность, передаваемая между блоками

  • Положительные сигналы указывают на поток в блок

  • Отрицательные сигналы указывают на выход потока из блока

Зависимости

Чтобы создать этот входной порт, выберите Переданное питание.

PwrNotTrnsfrd - Мощность, пересекающая границу блока, но не передаваемая

  • Положительные сигналы указывают на вход

  • Отрицательные сигналы указывают на потерю

Зависимости

Чтобы создать этот входной порт, выберите Not transfered power.

PwrStored - Скорость изменения накопленной энергии

  • Положительные сигналы указывают на увеличение

  • Отрицательные сигналы указывают на снижение

Зависимости

Чтобы создать этот входной порт, выберите Сохраненное питание.

Продукция

развернуть все

Шина информации питания

Параметры

развернуть все

Параметры блока

При добавлении создателя шины учета мощности в блок установки сигналы связываются с родительским блоком. Существует два метода ассоциации.

МетодОписаниеПример

Parent

Power Accounting Bus Creator связывает сигналы шины питания с родительским блоком.

В обычном справочном приложении для транспортного средства перейдите к Passenger Car > Engine > SiMappedEngine > Accessory Load Model подсистема установки. Откройте создатель шины учета мощности.

Параметр «Связанный блок» имеет значение Parent, таким образом, создатель шины учета мощности связывает сигналы мощности с Accessory Load Model подсистема установки.

Parent reference block

Power Accounting Bus Creator связывает сигналы шины питания с опорным блоком.

Для задания блока используется параметр «Имя блока библиотеки».

В блоке Ideal Fixed Gear Transmission перейдите к Bus Creation подсистема. Откройте создатель шины учета мощности.

Блок Power Accounting Bus Creator использует эти настройки параметров, чтобы связать сигналы мощности с блоком Ideal Fixed Gear Transmission.

  • Параметр связанного блока имеет значение Parent reference block.

  • Параметр имени блока библиотеки имеет значение 'autolibsharedtransfixedgear/Ideal Fixed Gear Transmission'.

Зависимости

Чтобы создать этот параметр, задайте для параметра «Связанный блок» значение Parent reference block.

Типы ввода питания

Мощность, передаваемая между блоками.

Зависимости

При выборе этого параметра создается:

  • PwrTrnsfrd входной порт

  • Перенесенные параметры

Мощность пересекает границу блока, но не передается.

Зависимости

При выборе этого параметра создается:

  • PwrNotTrnsfrd входной порт

  • Не перенесенные параметры

Скорость изменения хранимой энергии.

Зависимости

При выборе этого параметра создается:

  • PwrStored входной порт

  • Сохраненные параметры

Переданный

Имя сигнала.

Например, в этой таблице суммируются значения параметра Power Accounting Bus Creator Transfered для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаСвязанный портОписание

Идеальная передача с фиксированной передачей

PwrTrnsfrd.PwrDiffrntl

{'DiffTrq','DiffSpd'}

Differential

PwrTrnsfrd.PwrEng

{'EngTrq','EngSpd'}

Engine

Коробка передач

PwrTrnsfrd.PwrBase

{{'BTrq','BSpd'}'B'}

Base input

PwrTrnsfrd.PwrFlwr

{{'FTrq','FSpd'}'F'}

Follower output

Вал привода наддува

PwrTrnsfrd.PwrCmpsr

'Cmpsr'

Compressor

PwrTrnsfrd.PwrExt

'ExtTrq'

External

PwrTrnsfrd.Turb

'Turb'

Turbine

Имя портов, передающих питание.

Например, в этой таблице суммируются значения параметра Power Accounting Bus Creator Transfered для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаСвязанный портОписание

Идеальная передача с фиксированной передачей

PwrTrnsfrd.PwrDiffrntl

{'DiffTrq','DiffSpd'}

Differential

PwrTrnsfrd.PwrEng

{'EngTrq','EngSpd'}

Engine

Коробка передач

PwrTrnsfrd.PwrBase

{{'BTrq','BSpd'}'B'}

Base input

PwrTrnsfrd.PwrFlwr

{{'FTrq','FSpd'}'F'}

Follower output

Вал привода наддува

PwrTrnsfrd.PwrCmpsr

'Cmpsr'

Compressor

PwrTrnsfrd.PwrExt

'ExtTrq'

External

PwrTrnsfrd.Turb

'Turb'

Turbine

Описание сигнала.

Например, в этой таблице суммируются значения параметра Power Accounting Bus Creator Transfered для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаСвязанный портОписание

Идеальная передача с фиксированной передачей

PwrTrnsfrd.PwrDiffrntl

{'DiffTrq','DiffSpd'}

Differential

PwrTrnsfrd.PwrEng

{'EngTrq','EngSpd'}

Engine

Коробка передач

PwrTrnsfrd.PwrBase

{{'BTrq','BSpd'}'B'}

Base input

PwrTrnsfrd.PwrFlwr

{{'FTrq','FSpd'}'F'}

Follower output

Вал привода наддува

PwrTrnsfrd.PwrCmpsr

'Cmpsr'

Compressor

PwrTrnsfrd.PwrExt

'ExtTrq'

External

PwrTrnsfrd.Turb

'Turb'

Turbine

Не передано

Имя сигнала.

Например, эта таблица суммирует значения параметров «Не передано» для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаОписание

Идеальная передача с фиксированной передачей

PwrNotTrnsfrd.PwrDampLoss

Damping loss

PwrNotTrnsfrd.PwrEffLoss

Efficiency loss

Коробка передач

PwrNotTrnsfrd.PwrDampLoss

Damping loss

PwrNotTrnsfrd.PwrMechLoss

Mechanical loss

Вал привода наддува

PwrNotTrnsfrd.PwrMechLoss

Mechanical loss

Описание сигнала.

Например, эта таблица суммирует значения параметров «Не передано» для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаОписание

Идеальная передача с фиксированной передачей

PwrNotTrnsfrd.PwrDampLoss

Damping loss

PwrNotTrnsfrd.PwrEffLoss

Efficiency loss

Коробка передач

PwrNotTrnsfrd.PwrDampLoss

Damping loss

PwrNotTrnsfrd.PwrMechLoss

Mechanical loss

Вал привода наддува

PwrNotTrnsfrd.PwrMechLoss

Mechanical loss

Сохраненный

Имя сигнала.

Например, в этой таблице суммируются значения параметров «Сохраненные» для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаОписание

Идеальная передача с фиксированной передачей

PwrStored.PwrStoredTrans

Rotational

Система управления громкостью

PwrStored.PwrHeatStored

Stored heat

Лист технических данных Аккумулятор

PwrStored.PwrStoredBatt

Battery stored

Описание сигнала.

Например, в этой таблице суммируются значения параметров «Сохраненные» для перечисленных блоков.

Блок

Значения параметров создателя шины учета мощности

Имя сигналаОписание

Идеальная передача с фиксированной передачей

PwrStored.PwrStoredTrans

Rotational

Система управления громкостью

PwrStored.PwrHeatStored

Stored heat

Лист технических данных Аккумулятор

PwrStored.PwrStoredBatt

Battery stored

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

См. также

Темы

Представлен в R2019a
