Пределы устойчивости при настройке системы управления

При настройке системы управления целевое усиление и поля фазы задаются с помощью параметра «Цель полей» (для настройки системы управления) или TuningGoal.Margins (для systune). Программное обеспечение предоставляет инструменты, помогающие визуализировать и интерпретировать коэффициенты усиления и поля фаз в настроенной системе.

Поля усиления и фазы

Поля усиления и фазы измеряют допуск контура управления к изменениям в отклике системы с разомкнутым контуром. Цель на полях и TuningGoal.Margins для вычисления коэффициента усиления и запаса по фазе следует использовать понятие запаса диска. Как и классическое усиление и поля фазы, поля диска количественно определяют стабильность системы с замкнутым контуром против усиления или фазовых изменений в отклике с разомкнутым контуром. Поля диска также учитывают все частоты и взаимодействия контуров. Поэтому дисковый анализ запаса обеспечивает более надежную гарантию стабильности, чем классический коэффициент усиления и запас по фазе. Дополнительные сведения о полях диска см. в разделе Анализ стабильности с использованием полей диска (надёжная панель управления).

Для системы SISO усиление и поля фаз указывают, насколько усиление или фаза отклика L с разомкнутым контуром могут изменяться без потери стабильности.

Для систем MIMO коэффициенты усиления и поля фазы интерпретируются следующим образом:

  • Запас усиления - стабильность сохраняется, когда коэффициент усиления изменяется до значения запаса усиления в каждом канале обратной связи. Коэффициент усиления может изменяться во всех каналах одновременно и на различную величину в каждом канале.

  • Запас по фазе - стабильность сохраняется, когда фаза изменяется до значения запаса по фазе в каждом канале обратной связи. Фаза может изменяться во всех каналах одновременно и на различную величину в каждом канале.

Пределы усиления и фазы обычно изменяются в зависимости от частоты. Например, в контуре SISO запас усиления 5 дБ при 2 рад/с указывает на то, что стабильность замкнутого контура поддерживается, когда коэффициент усиления контура увеличивается или уменьшается на целых 5 дБ на этой частоте. Для настройки системы управления задаются целевые значения минимальных (наихудших) полей на всех частотах. Цель настройки запаса предполагает симметричные диапазоны вариаций, такие как ± 5 дБ или ± 30 °.

Интерпретировать графики коэффициента усиления и запаса по фазе

Для настройки системы управления визуализируйте поля стабильности системы, чтобы оценить производительность настроенной системы.

  • В настройщике системы управления используйте цель полей или быструю настройку цикла.

  • В командной строке используйте viewGoal. Например, если S является системой управления, и Req является TuningGoal.Margins цель, введите следующее.

    viewGoal(Req,S)

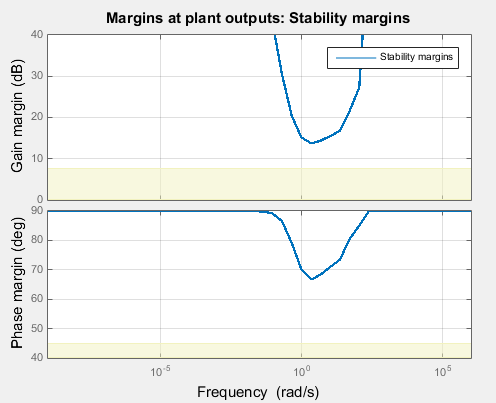

viewGoal создает график с желтой затененной областью, где целевые поля не выполняются. На графике также показаны поля усиления и фазы для текущих значений перестраиваемых параметров в системе управления. Эти поля отображаются как синяя трасса, которая обычно изменяется на разных частотах. Например, следующий график показывает типичный результат.

Plot of gain and phase margins of a tuned control system as a function of frequency.

График показывает, что частота усиления или изменения фазы может влиять на то, насколько большое возмущение система может переносить, не становясь нестабильной. Минимальное (наихудшее) усиление и фазовые поля имеют значение около 2 рад/с. На этой частоте система может допускать изменения усиления с разомкнутым контуром около ± 14 дБ, или изменения фазы около ± 66 °. Для этой системы поля на всех частотах значительно превышают целевые поля, используемые для настройки, показанные желтым цветом.

Одновременное усиление и фазовые изменения

В общем, пределы усиления определяются в предположении отсутствия изменения фазы, а пределы фазы определяются в предположении отсутствия изменения усиления. На практике система может испытывать одновременные изменения коэффициента усиления и фазы. Дисковый анализ запаса также предоставляет диапазон одновременных изменений коэффициента усиления и фазы, допускаемых системой. Например, предположим, что система имеет дисковый запас усиления 5 дБ. Эта система остается стабильной для изменений усиления ± 5 дБ, предполагая отсутствие изменения фазы. Используйте diskmarginplot (Надежная панель инструментов управления) для визуализации области одновременного усиления и фазовых изменений, допускаемых системой.

diskmarginplot(db2mag(5))

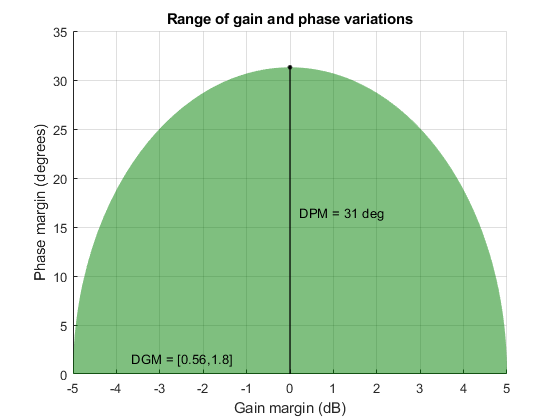

Plot of simultaneous gain and phase variation for a system with disk-based gain margin DGM = [0.56,1.8] and disk-based phase margin DPM = 31°.

Затененная область показывает стабильный диапазон комбинированных изменений усиления и фазы для дискового запаса усиления 5 дБ. Без изменения фазы система может выдерживать полный диапазон изменения усиления, от -5 дБ до 5 дБ, или усиление, которое изменяется на коэффициент в пределах диапазона DGM = [0.56,1.8]. Добавление изменения фазы уменьшает допустимое изменение коэффициента усиления. Например, если допускается изменение фазы на ± 25 °, допустимое изменение коэффициента усиления падает до диапазона около ± 3 дБ. Запас фазы на основе диска - это допустимое изменение фазы при отсутствии изменения коэффициента усиления, в данном случае около ± 31 °, показанное на графике какDPM.

Дополнительные сведения о полях диска см. в разделе Анализ стабильности с использованием полей диска (надёжная панель управления).

Алгоритм

Значения коэффициента усиления и запаса фазы получаются из запаса диска. Поле диска измеряет радиус круговой области исключения, центрированной вблизи критической точки. (См. раздел Анализ стабильности с использованием полей диска (панель инструментов надежного управления).) Для системы с откликом с разомкнутым контуром L (jλ) этот ɑ радиуса является функцией масштабированной нормы:

= minD diagonal‖D () 1 (I L ()) (I + L (jλ)) − 1D (jλ) ‖ ∞.

В отличие от классических полей усиления и фазы, поля диска и связанные с ними поля усиления и фазы гарантируют, что отклик с разомкнутым контуром остается на безопасном расстоянии от критической точки на всех частотах.

Влияние масштабирования

Частотная зависимость полей усиления и фазы может быть получена точным расчетом, включающим мканализ. Однако для вычислительной эффективности алгоритм настройки использует аппроксимированное вычисление с постоянным масштабированием D вместо частотно-зависимого масштабирования D (jλ):

= minD diagonal‖D−1 (I L ()) (I + L (jλ)) −1D‖∞.

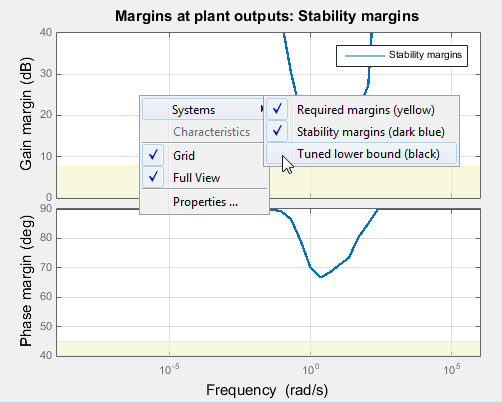

Эта аппроксимация является верхней границей на 1/ɑ или нижней границей на ɑ. Поэтому он может давать меньшие поля в частях частотного диапазона, особенно на частотах, удаленных от частоты, на которой возникает минимальный запас. Меньшая маржа по-прежнему является гарантированной маржей, но она может быть более консервативной, чем истинная маржа. Чтобы увидеть нижнюю границу, используемую алгоритмом настройки, щелкните правой кнопкой мыши график полей стабильности и выберите «Системы» > «Настроить нижнюю границу».

Stability-margins plot showing the right-click menu with Systems > Tuned lower bound selected.

Если вы видите значительный разрыв между фактическими полями настроенной системы (синяя кривая) и приближением нижней границы, используемым для настройки (черная кривая), попробуйте увеличить порядок D-масштабирования, чтобы ввести некоторую частотную зависимость в масштабирование. Для настройки в настройщике системы управления задайте порядок масштабирования D в диалоговом окне «Цель полей». Для настройки командной строки задайте это значение с помощью ScalingOrder имущество TuningGoal.Margins. Порядок по умолчанию равен нулю (статическое масштабирование).
