В этом примере показано, как отобразить системные характеристики, такие как время установки и превышение на графиках ответа на шаг.
Аналогичные процедуры можно использовать для отображения системных характеристик на графиках импульсной характеристики или графиках начальной характеристики, таких как пиковая характеристика или время установления.

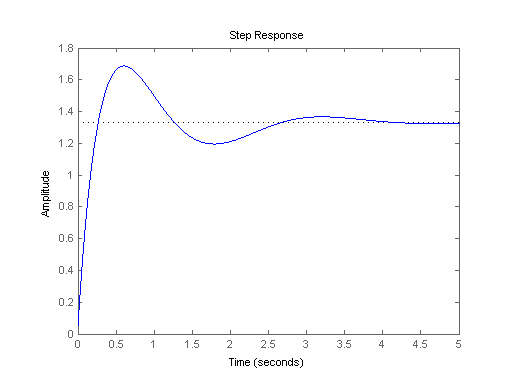

Создайте модель передаточной функции и постройте график ее отклика на ввод шага при t = 0.
H = tf([8 18 32],[1 6 14 24]); stepplot(H)
Отображение пикового отклика на графике.

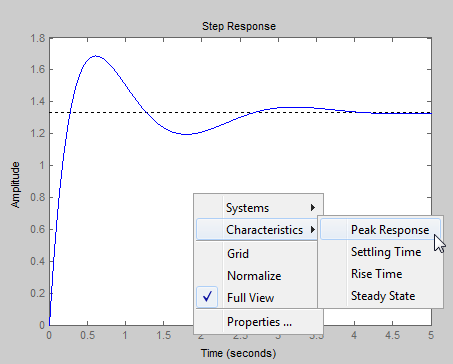

Щелкните правой кнопкой мыши в любом месте рисунка и выберите в меню Characteristics > Peak Response.

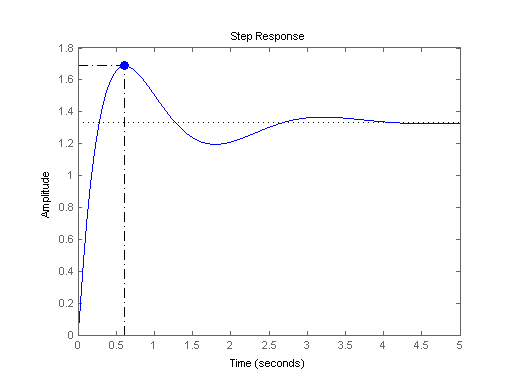

На графике появляется маркер, указывающий пиковый отклик. Горизонтальные и вертикальные пунктирные линии указывают время и амплитуду этого отклика.

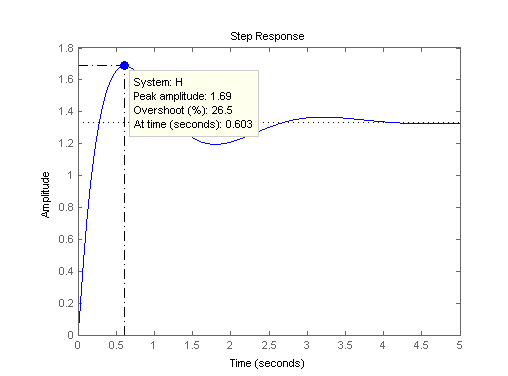

Щелкните маркер, чтобы просмотреть значение пикового отклика и переполнения в дататипе.
Аналогичную процедуру можно использовать для выбора других признаков, таких как время настройки и время нарастания, в меню Характеристики (Characteristics) и просмотра значений.
impulse | lsiminfo | step | stepinfo
