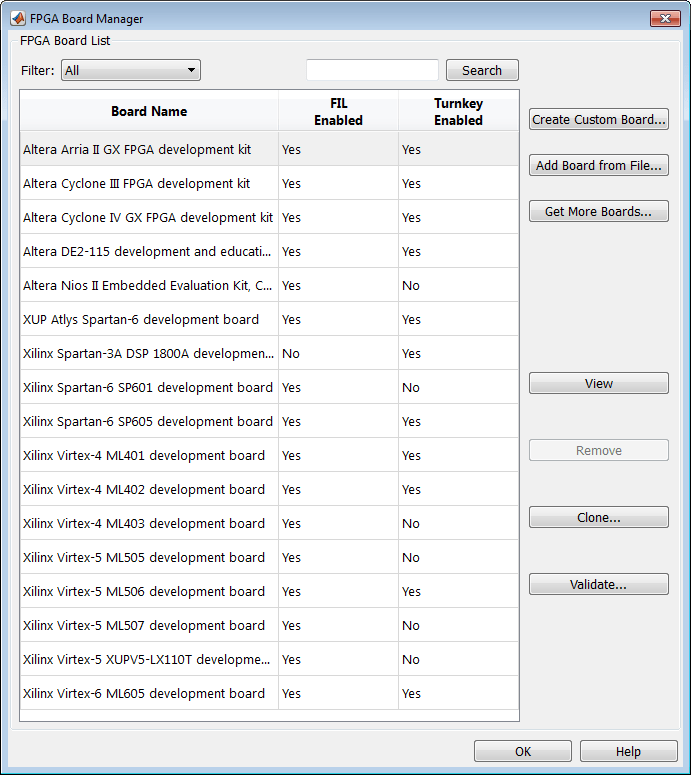

Менеджер плат FPGA является порталом для управления пользовательскими платами FPGA. Можно создать файл определения платы или отредактировать существующий файл. Можно даже импортировать пользовательскую плату из существующего файла определения платы.
Запуск диспетчера платы FPGA осуществляется одним из следующих способов:
Путем ввода fpgaBoardManager в окне команд MATLAB ®
В мастере FIL щелкните Launch Board Manager на первой странице
Из помощника по рабочим процессам ЛПВП (при использовании Coder™ ЛПВП) на шаге 1.1
Выберите один из следующих ракурсов:
Все платы
Только те платы, которые были предварительно установлены с Verifier™ HDL или кодером HDL
Только пользовательские платы
Найдите определенную плату в списке или те платы, которые полностью или частично соответствуют строке поиска.
В этих столбцах указывается, поддерживается ли указанная плата для операций FIL или «под ключ».
Запустите мастер создания платы FPGA. См. раздел Мастер создания платы FPGA. Процесс создания файла определения платы можно найти в разделе Создание пользовательского определения платы FPGA.
Импортируйте файл определения платы (.xml).
Загрузить пакеты поддержки плат FPGA для использования с FIL
Нажмите Get more boards (Получить дополнительные платы).
Следуйте инструкциям установщика пакета поддержки для загрузки пакета поддержки платы FPGA.
После завершения загрузки можно просмотреть новые платы в списке плат в FPGA Board Manager.
Установка автономного пакета поддержки
Пакет поддержки платы FPGA можно установить без подключения к Интернету. См. раздел Установка пакета поддержки в автономном режиме.
Просмотрите конфигурации плат и измените информацию. Можно просмотреть файл только для чтения, но не редактировать его. См. Редактор плат FPGA.
Удалите пользовательскую плату из списка. Это действие не удаляет XML-файл определения платы.
Создает копию существующей пользовательской платы для дальнейшего изменения.
Запускает тесты проверки для FIL См. Запуск дополнительных тестов проверки.
