Создайте один многоугольник, указав координаты (x, y) каждой вершины. Затем добавьте к фигуре еще два многоугольника.

Создание красного квадрата с вершинами в (0,0), (1,0), (1,1), и (0,1). Определить x как координаты x вершин и y в качестве координат y. patch автоматически соединяет последнюю (x, y) координату с первой (x, y) координатой.

x = [0 1 1 0];
y = [0 0 1 1];
patch(x,y,'red')

Создание двух многоугольников путем задания x и y в виде двухколонных матриц. Каждый столбец определяет координаты одного из полигонов. patch добавляет многоугольники к текущим осям без очистки осей.

x2 = [2 5; 2 5; 8 8];
y2 = [4 0; 8 2; 4 0];
patch(x2,y2,'green')

Определить X как вектор категориальных значений и определить Y как вектор значений длительности. patch функция использует отсортированный список категорий, поэтому ось X может отображать их в порядке, отличном от ожидаемого. Чтобы указать заказ, вызовите reordercats функция. Затем создайте красный патч для визуализации данных.

X = categorical({'Freezing','Cold','Warm','Hot','Boiling','Boiling','Freezing'});
X = reordercats(X,{'Freezing','Cold','Warm','Hot','Boiling'});
Y = minutes([0 15 20 47 50 0 0]);
patch(X,Y,'red')

Создайте один многоугольник, указав координаты каждой уникальной вершины и матрицу, определяющую способ их соединения. Затем добавьте к фигуре еще два многоугольника.

Создание красного квадрата с углами в (0,0), (1,0), (1,1), и (0,1). Определить v так что каждая строка определяет координаты (x, y) для одной вершины. Затем укажитеf в качестве вершин для соединения. Задайте цвет, указав FaceColor собственность.

v = [0 0; 1 0; 1 1; 0 1];
f = [1 2 3 4];
patch('Faces',f,'Vertices',v,'FaceColor','red')

Создание двух многоугольников путем задания f в виде двухстрочной матрицы. Каждая строка определяет грань для одного фрагмента.

v2 = [2 4; 2 8; 8 4; 5 0; 5 2; 8 0];
f2 = [1 2 3;
    4 5 6];
patch('Faces',f2,'Vertices',v2,'FaceColor','green')

Создайте два полигона и используйте разные цвета для каждой грани полигона. Используйте панель цветов, чтобы показать, как цвета отображаются в карте цветов.

Создание многоугольников с помощью матриц x и y. Определить c в виде вектора-столбца с двумя элементами, поскольку существуют две многоугольные грани, и добавить цветовую шкалу.

x = [2 5; 2 5; 8 8];
y = [4 0; 8 2; 4 0];
c = [0; 1];
figure
patch(x,y,c)
colorbar

Также можно получить тот же результат при использовании f и v вместо этого. При создании полигонов задайте FaceVertexCData к вектору-столбцу с двумя элементами, поскольку существуют две многоугольные грани. Набор FaceColor кому 'flat'.

v = [2 4; 2 8; 8 4; 5 0; 5 2; 8 0];
f = [1 2 3; 4 5 6];
col = [0; 1];
figure
patch('Faces',f,'Vertices',v,'FaceVertexCData',col,'FaceColor','flat');
colorbar

Интерполяция цветов по граням многоугольника путем задания цвета в каждой вершине многоугольника и использование панели цветов для отображения цветов в карту цветов.

Создание многоугольников с помощью матриц x и y. Определить c в виде матрицы того же размера, что и x и y определение одного цвета для каждой вершины и добавление полосы цветов.

x = [2 5; 2 5; 8 8];
y = [4 0; 8 2; 4 0];
c = [0 3; 6 4; 4 6];
figure
patch(x,y,c)
colorbar

Также можно получить тот же результат, используя f и v вместо этого. При создании полигонов задайте FaceVertexCData к вектору-столбцу с одним значением на вершину и FaceColor кому 'interp'.

v = [2 4; 2 8; 8 4; 5 0; 5 2; 8 0];
f = [1 2 3; 4 5 6];
col = [0; 6; 4; 3; 4; 6];
figure
patch('Faces',f,'Vertices',v,'FaceVertexCData',col,'FaceColor','interp');
colorbar

Создайте многоугольник с зелеными кромками и не отображайте грань. Затем создайте второй многоугольник с различным цветом для каждого ребра.

v = [0 0; 1 0; 1 1];
f = [1 2 3];
figure
patch('Faces',f,'Vertices',v,...
    'EdgeColor','green','FaceColor','none','LineWidth',2);

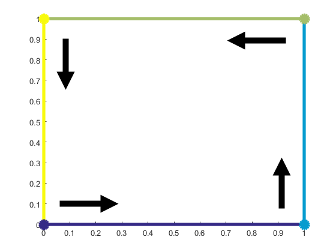

Использование различных цветов для каждого ребра путем задания цвета для каждой вершины и настройки EdgeColor кому 'flat'.

v = [2 0; 3 0; 3 1];
f = [1 2 3];
c = [1 0 0; % red
    0 1 0; % green
    0 0 1]; % blue
patch('Faces',f,'Vertices',v,'FaceVertexCData',c,...
    'EdgeColor','flat','FaceColor','none','LineWidth',2);

Используйте структуру для создания двух многоугольников. Сначала создайте структуру с именами полей, которые соответствуют именам свойств патча. Затем используйте структуру для создания полигонов.

clear S
S.Vertices = [2 4; 2 8; 8 4; 5 0; 5 2; 8 0];
S.Faces = [1 2 3; 4 5 6];
S.FaceVertexCData = [0; 1];
S.FaceColor = 'flat';
S.EdgeColor = 'red';
S.LineWidth = 2;
figure
patch(S)

Создайте два полупрозрачных многоугольника, установив FaceAlpha свойство к значению между 0 и 1.

v1 = [2 4; 2 8; 8 4];
f1 = [1 2 3];
figure
patch('Faces',f1,'Vertices',v1,'FaceColor','red','FaceAlpha',.3);

v2 = [2 4; 2 8; 8 8];
f2 = [1 2 3];
patch('Faces',f2,'Vertices',v2,'FaceColor','blue','FaceAlpha',.5);

Создайте разноцветную линию с маркерами в каждой вершине. Выполните интерполяцию цветов и используйте панель цветов, чтобы показать, как значения сопоставляются с картой цветов.

Создайте данные. Установить последнюю запись y кому NaN чтобы patch создает линию вместо замкнутого многоугольника. Определите цвет для каждой вершины с помощью команды y значения. Значения в c сопоставить с цветами в карте цветов.

x = linspace(1,10,15);
y = sin(x);
y(end) = NaN;
c = y;

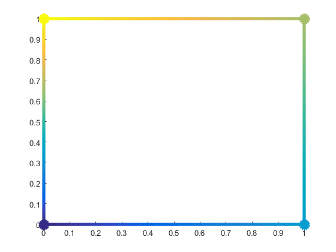

Создайте линию. Показать маркеры в каждой вершине и установить EdgeColor кому 'interp' для интерполяции цветов между вершинами. Добавьте панель цветов.

figure
patch(x,y,c,'EdgeColor','interp','Marker','o','MarkerFaceColor','flat');
colorbar;
