Создайте фигуру с двумя вложенными разделителями. Постройте график синусоидальной волны в каждом.

subplot(2,1,1);
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)

subplot(2,1,2);
y2 = sin(5*x);
plot(x,y2)

Создайте фигуру, разделенную на четыре вложенных графика. Постройте график синусоидальной волны в каждом из них и назовите каждый вложенный график.

subplot(2,2,1)
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Subplot 1: sin(x)')

subplot(2,2,2)
y2 = sin(2*x);
plot(x,y2)
title('Subplot 2: sin(2x)')

subplot(2,2,3)
y3 = sin(4*x);
plot(x,y3)
title('Subplot 3: sin(4x)')

subplot(2,2,4)
y4 = sin(8*x);
plot(x,y4)
title('Subplot 4: sin(8x)')

Создайте фигуру, содержащую три вложенные диаграммы. Создайте два вложенных графика в верхней половине фигуры и третий вложенный график, охватывающий нижнюю половину фигуры. Добавление заголовков для каждого вложенного графика.

subplot(2,2,1);
x = linspace(-3.8,3.8);
y_cos = cos(x);
plot(x,y_cos);
title('Subplot 1: Cosine')

subplot(2,2,2);
y_poly = 1 - x.^2./2 + x.^4./24;
plot(x,y_poly,'g');
title('Subplot 2: Polynomial')

subplot(2,2,[3,4]);
plot(x,y_cos,'b',x,y_poly,'g');
title('Subplot 3 and 4: Both')

Создайте фигуру с четырьмя сводными графиками случайных данных. Затем замените второй вложенный график пустыми осями.

for k = 1:4
    data = rand(1,10);
    subplot(2,2,k)
    stem(data)
end

subplot(2,2,2,'replace')

Создайте фигуру с двумя вложенными чертежами, которые не выровнены по позициям сетки. Укажите пользовательскую позицию для каждого вложенного графика.

pos1 = [0.1 0.3 0.3 0.3];
subplot('Position',pos1)
y = magic(4);
plot(y)
title('First Subplot')

pos2 = [0.5 0.15 0.4 0.7];
subplot('Position',pos2)
bar(y)
title('Second Subplot')

Создайте фигуру с двумя полярными осями. Создайте полярную линейную диаграмму в верхней части графика и полярную диаграмму рассеяния в нижней части графика.

figure
ax1 = subplot(2,1,1,polaraxes);
theta = linspace(0,2*pi,50);
rho = sin(theta).*cos(theta);
polarplot(ax1,theta,rho)

ax2 = subplot(2,1,2,polaraxes);
polarscatter(ax2,theta,rho)

Создайте фигуру с двумя вложенными чертежами. Назначить Axes объекты к переменным ax1 и ax2. Укажите Axes объекты в качестве входных данных для функций печати, чтобы обеспечить вывод функций на печать в определенном вложенном графике.

ax1 = subplot(2,1,1);
Z = peaks;
plot(ax1,Z(1:20,:))

ax2 = subplot(2,1,2);
plot(ax2,Z)

Изменение осей путем установки свойств Axes объекты. Измените размер шрифта для верхней части печати и ширину линии для нижней части печати. Некоторые функции печати задают свойства осей. Прежде чем задавать свойства осей, выполните функции печати, чтобы избежать переопределения существующих параметров свойств осей. Для задания свойств используйте точечную нотацию.

ax1.FontSize = 15;
ax2.LineWidth = 2;

Создайте фигуру с несколькими вложенными чертежами. Сохранить Axes объекты в векторе ax. Затем сделайте второй вложенный график текущими осями. Создайте линейчатую диаграмму и измените границы оси для второго вложенного графика. По умолчанию графические функции нацелены на текущие оси.

for k = 1:4
    ax(k) = subplot(2,2,k);
end

subplot(ax(2))
x = linspace(1,50);
y = sin(x);
plot(x,y,'Color',[0.1, 0.5, 0.1])
title('Second Subplot')
axis([0 50 -1 1])

Создание линейной диаграммы. Затем преобразуйте оси таким образом, чтобы это был нижний вложенный график фигуры. Функция вложенной печати использует фигуру, на которой существовали исходные оси.

x = linspace(1,10);
y = sin(x);
plot(x,y)
title('Sine Plot')

ax = gca;
subplot(2,1,2,ax)

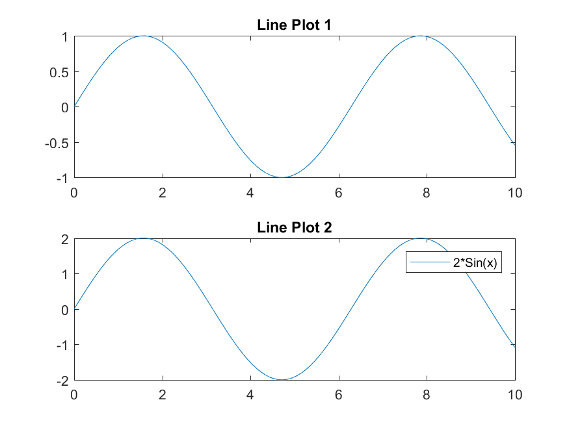

Объединение осей, существующих на отдельных фигурах, в одной фигуре с вложенными чертежами.

figure
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Line Plot 1')

ax1 = gca;

figure
y2 = 2*sin(x);
plot(x,y2)
title('Line Plot 2')
lgd = legend('2*Sin(x)');

ax2 = gca;

fnew = figure;
ax1_copy = copyobj(ax1,fnew);
subplot(2,1,1,ax1_copy)

copies = copyobj([ax2,lgd],fnew);
ax2_copy = copies(1);
subplot(2,1,2,ax2_copy)
