Имя шрифта, указанное как имя поддерживаемого шрифта или 'FixedWidth'. Для правильного отображения и печати текста необходимо выбрать шрифт, поддерживаемый системой. Шрифт по умолчанию зависит от операционной системы и языка.

Чтобы использовать шрифт фиксированной ширины, который хорошо выглядит в любом языковом стандарте, используйте 'FixedWidth'. Шрифт фиксированной ширины зависит от корня FixedWidthFontName собственность. Установка корня FixedWidthFontName приводит к немедленному обновлению отображения для использования нового шрифта.

Размер шрифта, заданный как скалярное числовое значение. Размер шрифта влияет на заголовок и галочки. Это также влияет на любые легенды или колорбары, связанные с осями. Размер шрифта по умолчанию зависит от конкретной операционной системы и языка. По умолчанию размер шрифта измеряется в точках. Чтобы изменить единицы измерения, установите FontUnits собственность.

MATLAB ® автоматически масштабирует часть текста в процентах от размера шрифта осей.

Пример: ax.FontSize = 12

Режим выбора размера шрифта, указанный как одно из следующих значений:

Толщина символа, указанная как 'normal' или 'bold'.

MATLAB использует FontWeight для выбора шрифта из доступных в системе. Не все шрифты имеют жирный вес. Поэтому задание полужирного веса шрифта может привести к нормальному весу шрифта.

Наклон символа, указан как 'normal' или 'italic'.

Не все шрифты имеют оба стиля шрифтов. Поэтому курсив может выглядеть так же, как и обычный шрифт.

Масштабный коэффициент для размера шрифта заголовка, заданный как числовое значение больше 0. Масштабный коэффициент применяется к значению FontSize для определения размера шрифта для заголовка.

Пример: ax.TitleFontSizeMultiplier = 1.75

Толщина символа заголовка, указанная как одно из следующих значений:

Толщина символа субтитра, заданная как одно из следующих значений:

Единицы размера шрифта, указанные как одно из этих значений.

Для установки как размера шрифта, так и единиц шрифта в одном вызове функции необходимо сначала установить FontUnits свойство, чтобы Axes объект правильно интерпретирует указанный размер шрифта.

Сглаживание шрифта, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Значения засечек радиуса, заданные как вектор возрастающих значений. Значения засечки радиуса - это местоположения вдоль оси r, в которых отображаются круговые линии. Метки засечек радиуса - это метки, которые отображаются рядом с каждой линией. Используйте RTickLabels для указания связанных меток.

Пример: ax.RTick = [0 2 4 6];

В качестве альтернативы используйте rticks для задания значений засечки.

Режим выбора значений засечек радиуса, указанных как одно из следующих значений:

Пример: ax.RTickMode = 'auto'

Метки делений радиуса, заданные как массив ячеек из векторов символов, строкового массива или категориального массива. Если не требуется отображать метки засечек, укажите пустой массив ячеек {}. Если не указано достаточное количество меток для всех значений засечек, метки повторяются.

Метки засечек поддерживают разметку TeX и LaTeX. См. раздел TickLabelInterpreter для получения дополнительной информации.

Если это свойство указано как категориальный массив, MATLAB использует значения в массиве, а не категории.

Пример: ax.RTickLabel = {'one','two','three','four'};

В качестве альтернативы используйте rticklabels функция.

Режим выбора для RTickLabel значение свойства, указанное как одно из следующих значений:

Углы, под которыми отображаются линии, отходящие от начала координат, определяемые как вектор возрастающих значений. MATLAB помечает линии соответствующими значениями углов, если не указать другие метки с помощью ThetaTickLabel собственность.

MATLAB интерпретирует значения в единицах, определенных ThetaAxisUnits собственность.

Пример: ax.ThetaTick = [0 90 180 270];

Либо задайте значения с помощью thetaticks функция.

Режим выбора для ThetaTick значение свойства, указанное как одно из следующих значений:

Метки для угловых линий, заданные как массив ячеек из символьных векторов, строкового массива или категориального массива.

Если не указано достаточное количество меток для всех линий, метки повторяются. Метки поддерживают разметку TeX и LaTeX. См. раздел TickLabelInterpreter для получения дополнительной информации.

Если это свойство указано как категориальный массив, MATLAB использует значения в массиве, а не категории.

Пример: ax.ThetaTickLabel = {'right','top','left','bottom'};

Либо задайте значения с помощью thetaticklabels функция.

Режим выбора для ThetaTickLabel значение свойства, указанное как одно из следующих значений:

Поворот меток засечек по оси r, заданный как скалярное значение в градусах. Положительные значения дают вращение против часовой стрелки. Отрицательные значения дают вращение по часовой стрелке.

Пример: ax.RTickLabelRotation = 45;

В качестве альтернативы используйте rtickangle функция.

Незначительные деления вдоль оси r, указанные как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Пример: ax.RMinorTick = 'on';

Незначительные деления между линиями углов, указанные как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

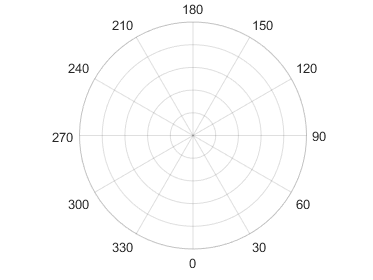

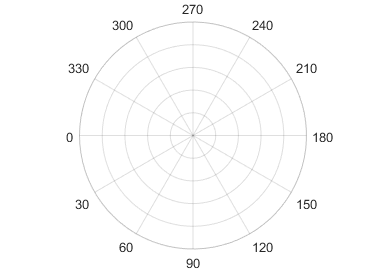

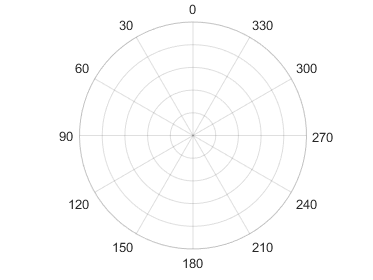

Расположение нулевой опорной оси, указанное как одно из значений в этой таблице.

Пример: ax.ThetaZeroLocation = 'left';

Направление засечки, указанное как одно из следующих значений:

Пример: ax.TickDir = 'out';

Режим выбора для TickDir свойство, указанное как одно из следующих значений:

Пример: ax.TickDirMode = 'auto'

Интерпретатор меток засечек, указанный как одно из следующих значений:

Разметка TeX

По умолчанию MATLAB поддерживает подмножество разметки TeX. Разметка TeX используется для добавления надстрочных и подстрочных индексов, изменения типа и цвета текста и включения специальных символов в метки.

Модификаторы остаются в силе до конца текста. Надстрочные и подстрочные индексы являются исключением, поскольку они изменяют только следующий символ или символы в фигурных скобках. При установке для интерпретатора значения 'tex'поддерживаются следующие модификаторы.

В этой таблице перечислены поддерживаемые специальные символы для 'tex' переводчик.

Разметка LaTeX

Чтобы использовать разметку LaTeX, установите TickLabelInterpreter свойство для 'latex'. Используйте символы доллара вокруг меток, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

В отображаемом тексте используется стиль шрифта LaTeX по умолчанию. FontName, FontWeight, и FontAngle свойства не имеют эффекта. Чтобы изменить стиль шрифта, используйте разметку LaTeX в тексте. Максимальный размер текста, который можно использовать с интерпретатором LaTeX, составляет 1200 символов. Для многострочного текста максимальный размер текста уменьшается примерно на 10 символов в строке.

Примеры использования TeX и LaTeX см. в разделе Греческие буквы и специальные символы в тексте диаграммы. Дополнительные сведения о системе LaTeX см. на веб-сайте проекта LaTeX по адресу https://www.latex-project.org/.

Длина делений, заданная как двухэлементный вектор. Первый элемент определяет длину засечки. Второй элемент игнорируется.

Пример: ax.TickLength = [0.02 0];

Минимальный и максимальный пределы радиуса, заданные как двухэлементный вектор формы [rmin rmax], где rmax является числовым значением, большим, чем rmin. Можно задать оба предела или указать один предел и разрешить осям автоматически вычислять другой.

В качестве альтернативы используйте rlim для установки пределов.

Пример: ax.RLim = [0 6];

Режим выбора для RLim значение свойства, указанное как одно из следующих значений:

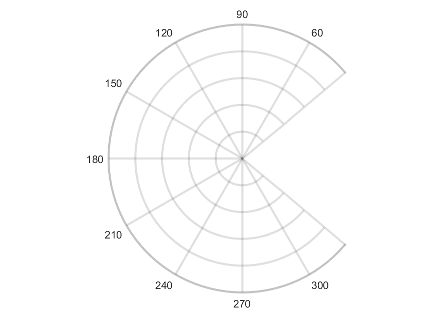

Минимальное и максимальное значения угла, заданные как двухэлементный вектор формы [thmin thmax]. Если разность между значениями меньше 360 градусов, то тета-ось представляет собой частичную окружность.

MATLAB интерпретирует значения в единицах, определенных ThetaAxisUnits собственность.

Пример: ax.ThetaLim = [0 180];

Режим выбора для ThetaLim значение свойства, указанное как одно из следующих значений:

Компонент, управляющий внешним видом и поведением оси r, возвращаемой как объект-линейка. Когда MATLAB создает полярные оси, он автоматически создает линейку для оси r. Измените внешний вид и поведение этой оси, обратившись к связанной линейке и задав ее свойства. Список параметров см. в разделе Свойства числовой линейки.

Например, измените цвет оси r на красный.

ax = polaraxes;
ax.RAxis.Color = 'r';

Используйте RAxis для доступа к объектам линейки и задания свойств линейки. Если требуется задать свойства полярных осей, установите их непосредственно на вкладке PolarAxes объект.

Компонент, управляющий внешним видом и поведением тета-оси, возвращаемой как объект-линейка. Когда MATLAB создает полярные оси, он автоматически создает числовую линейку для тета-оси. Измените внешний вид и поведение этой оси, обратившись к связанной линейке и задав ее свойства. Список параметров см. в разделе Свойства числовой линейки.

Например, измените цвет тета-оси на красный.

ax = polaraxes;
ax.ThetaAxis.Color = 'r';

Используйте ThetaAxis для доступа к объекту линейки и установки свойств линейки. Если требуется задать свойства полярных осей, установите их непосредственно на вкладке PolarAxes объект.

Расположение оси r, заданное значение скалярного угла. MATLAB интерпретирует значения в единицах, определенных ThetaAxisUnits собственность.

Пример: ax.RAxisLocation = 90;

Режим выбора для RAxisLocation значение свойства, указанное как одно из следующих значений:

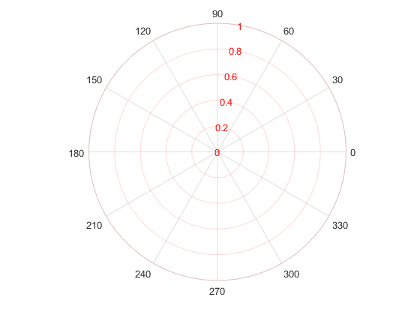

Цвет оси r, включая линии сетки оси r, засечки и метки засечек. Укажите это значение как триплет RGB, шестнадцатеричный код цвета, имя цвета или короткое имя.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Например, ax.RColor = 'r' изменяет цвет на красный.

Свойство для установки цвета сетки оси r, указано 'auto' или 'manual'. Значение режима влияет только на цвет сетки оси r. Метки засечек по оси r всегда используют RColor значение, независимо от режима.

Цвет сетки по оси r зависит от RColorMode собственность и GridColorMode свойство, как показано здесь.

Цвет вспомогательной сетки по оси r зависит от RColorMode собственность и MinorGridColorMode свойство, как показано здесь.

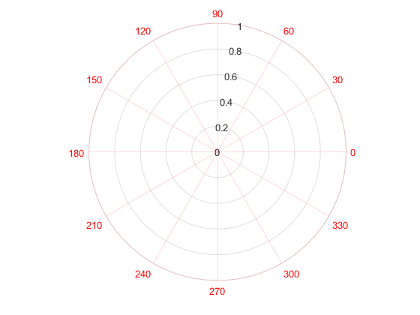

Цвет тета-оси, включая линии сетки тета-оси, деления, метки засечек. Укажите это значение как триплет RGB, шестнадцатеричный код цвета, имя цвета или короткое имя.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Например, ax.ThetaColor = 'r' изменяет цвет на красный.

Свойство для настройки цвета сетки тета-оси, указано 'auto' или 'manual'. Значение режима влияет только на цвет сетки тета-оси. Линия тета-оси, деления и метки всегда используют ThetaColor значение, независимо от режима.

Цвет сетки тета-оси зависит от обоих ThetaColorMode собственность и GridColorMode свойство, как показано здесь.

Цвет вспомогательной сетки тета-оси зависит от обоих ThetaColorMode собственность и MinorGridColorMode свойство, как показано здесь.

Направление увеличения значений вдоль оси r, указанное как одно из следующих значений:

Пример: ax.RDir = 'reverse';

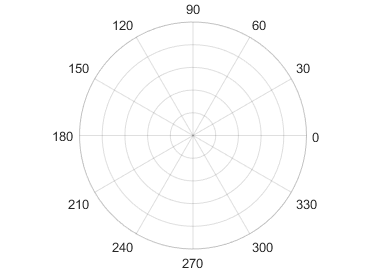

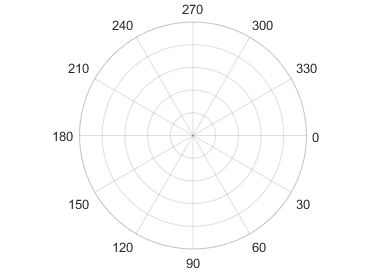

Направление увеличения углов, указанное как одно из значений в этой таблице.

Пример: ax.ThetaDir = 'clockwise';

Единицы измерения для значений углов, указанных как одно из следующих значений:

Пример: ax.ThetaAxisUnits = 'radians';

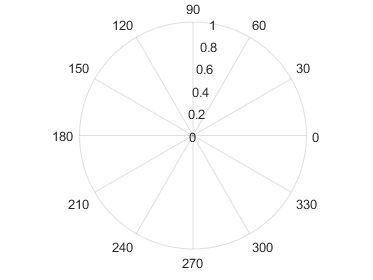

Отображение линий сетки по оси r, указанных как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Пример: ax.RGrid = 'off';

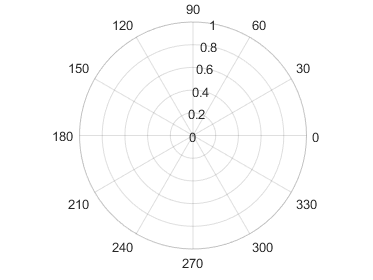

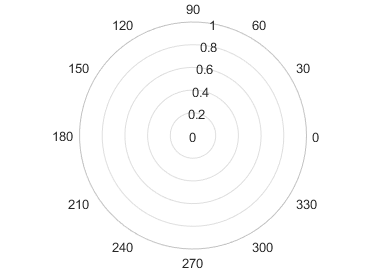

Отображение линий сетки тета-оси, указанных как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Пример: ax.ThetaGrid = 'off';

Размещение линий сетки и засечек относительно графических объектов, указанных как одно из следующих значений:

Это свойство влияет только на 2-D виды.

Пример: ax.Layer = 'top'

Стиль линий, используемый для линий сетки, указан как один из стилей линий в этой таблице.

Для отображения линий сетки используйте grid on или установите ThetaGrid или RGrid свойство для 'on'.

Пример: ax.GridLineStyle = '--';

Цвет линий сетки, указанный как триплет RGB, шестнадцатеричный код цвета, имя цвета или короткое имя. Фактический цвет сетки зависит от значений GridColorMode, ThetaColorMode, и RColorMode свойства. Посмотрите GridColorMode для получения дополнительной информации.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Пример: ax.GridColor = [0 0 1]

Пример: ax.GridColor = 'blue'

Пример: ax.GridColor = '#0000FF'

Свойство для установки цвета сетки, указанное как одно из следующих значений:

Прозрачность линий сетки, заданная как значение в диапазоне [0,1]. Значение 1 означает непрозрачность и значение 0 означает полностью прозрачный.

Пример: ax.GridAlpha = 0.5

Режим выбора для GridAlpha свойство, указанное как одно из следующих значений:

Пример: ax.GridAlphaMode = 'auto'

Отображение вспомогательных линий сетки по оси r, указанных как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Пример: ax.RMinorGrid = 'on';

Отображение вспомогательных линий сетки по тета-оси, указанных как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Пример: ax.ThetaMinorGrid = 'on';

Стиль линий, используемый для вспомогательных линий сетки, указывается в качестве одного из стилей линий в этой таблице.

Для отображения линий сетки используйте grid minor или установите ThetaMinorGrid или RMinorGrid свойство для 'on'.

Пример: ax.MinorGridLineStyle = '-.';

Цвет вспомогательных линий сетки, определяемый как триплет RGB, шестнадцатеричный код цвета, имя цвета или короткое имя. Фактический цвет сетки зависит от значений MinorGridColorMode, ThetaColorMode, и RColorMode свойства. Посмотрите MinorGridColorMode для получения дополнительной информации.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Пример: ax.MinorGridColor = [0 0 1]

Пример: ax.MinorGridColor = 'blue'

Пример: ax.MinorGridColor = '#0000FF'

Свойство для установки цвета вспомогательной сетки, указанное как одно из следующих значений:

Дополнительная прозрачность линий сетки, заданная как значение в диапазоне [0,1]. Значение 1 означает непрозрачность и значение 0 означает полностью прозрачный.

Пример: ax.MinorGridAlpha = 0.5

Режим выбора для MinorGridAlpha свойство, указанное как одно из следующих значений:

Пример: ax.MinorGridAlphaMode = 'auto'

Текстовый объект для заголовка осей. Чтобы добавить заголовок, установите String свойства текстового объекта. Чтобы изменить внешний вид заголовка, например стиль или цвет шрифта, задайте другие свойства. Список см. в разделе Свойства текста.

ax = polaraxes;
ax.Title.String = 'My Title';
ax.Title.Color = 'red';

В качестве альтернативы используйте title для добавления заголовка и управления внешним видом.

title('My Title','Color','red')

Текстовый объект для субтитра осей. Чтобы добавить субтитр, установите String свойства текстового объекта. Чтобы изменить его внешний вид, например угол шрифта, задайте другие свойства. Полный список см. в разделе Свойства текста.

ax = gca;
ax.Subtitle.String = 'An Insightful Subtitle';
ax.Subtitle.FontAngle = 'italic';

В качестве альтернативы используйте subtitle для добавления субтитра и управления внешним видом.

subtitle('An Insightful Subtitle','FontAngle','italic')

Или используйте title и укажите два символьных векторных входных аргумента и два выходных аргумента. Затем задайте свойства второго текстового объекта, возвращаемого функцией.

[t,s] = title('Clever Title','An Insightful Subtitle');
s.FontAngle = 'italic';

Выравнивание заголовка и подзаголовка по горизонтали с невидимым полем, ограничивающим полярные оси, указанное как одно из следующих значений:

Это свойство доступно только для чтения.

Легенда, связанная с осями, заданная как объект легенды. Это свойство можно использовать для определения наличия легенды для осей.

ax = gca;
lgd = ax.Legend
if ~isempty(lgd)
    disp('Legend Exists')
end

Это свойство также можно использовать для доступа к свойствам существующей легенды. Список свойств см. в разделе Свойства легенды.

polarplot(1:10)
legend({'Line 1'},'FontSize',12)
ax = gca;
ax.Legend.TextColor = 'red';

Порядок цветов, заданный в виде трехколонной матрицы триплетов RGB. Это свойство определяет палитру цветов, используемых MATLAB для создания объектов печати, таких как Line, Scatter, и Bar объекты. Каждая строка массива является триплетом RGB. Триплет RGB - это трехэлементный вектор, элементы которого задают интенсивности красной, зеленой и синей составляющих цвета. Интенсивности должны находиться в диапазоне [0, 1]. В этой таблице перечислены цвета по умолчанию.

    [    0    0.4470    0.7410
    0.8500    0.3250    0.0980
    0.9290    0.6940    0.1250
    0.4940    0.1840    0.5560
    0.4660    0.6740    0.1880
    0.3010    0.7450    0.9330
    0.6350    0.0780    0.1840]

MATLAB назначает цвета объектам в соответствии с их порядком создания. Например, при печати линий первая линия использует первый цвет, вторая линия использует второй цвет и т.д. Если линий больше, чем цветов, цикл повторяется.

Изменение порядка цветов до или после печати

Начиная с R2019b, можно изменить порядок цветов одним из следующих способов:

При использовании R2019a или более ранней версии изменение матрицы порядка цветов не влияет на существующие графики. Чтобы изменить цвета на существующем графике, необходимо задать ColorOrder свойство, а затем установите состояние удержания осей в 'on' перед вызовом каких-либо функций печати.

Поведение этого свойства изменилось в R2019b. Дополнительные сведения см. в разделе:

Индекс порядка цветов, заданный как положительное целое число. Это свойство определяет следующий цвет, выбираемый MATLAB из осей ColorOrder при создании следующего объекта печати, такого как Line, Scatter, или Bar объект. Например, если значение индекса порядка цветов равно 1, затем следующий объект, добавленный к осям, использует первый цвет в ColorOrder матрица. Если значение индекса превышает число цветов в ColorOrder , то значение индекса по модулю числа цветов в ColorOrder матрица определяет цвет следующего объекта.

Когда NextPlot свойство осей имеет значение 'add'затем значение индекса порядка цветов увеличивается при каждом добавлении нового графика к осям. Чтобы начать сначала с первого цвета, установите ColorOrderIndex свойство для 1.

Поведение этого свойства изменилось в R2019b. Дополнительные сведения см. в разделе Схема индексирования для ColorOrder и LineStyleOrder может изменять цвета печати и стили линий.

Порядок стиля строки, заданный как символьный вектор, массив ячеек из символьных векторов или строковый массив. Это свойство содержит список стилей линий, используемых MATLAB для отображения нескольких линий печати в осях. MATLAB назначает стили линиям в соответствии с порядком их создания. Он изменяется на следующий стиль линии только после циклического прохождения всех цветов в ColorOrder с текущим стилем линий. Дефолт LineStyleOrder имеет только один стиль линии, '-'.

Чтобы настроить порядок стилей строк, создайте массив ячеек из символьных векторов или строковый массив. Укажите каждый элемент массива в качестве спецификатора строки или маркера из следующих таблиц. Можно объединить строку и спецификатор маркера в один элемент, например, '-*'.

Изменение порядка стилей линий до или после печати

Начиная с R2019b, можно изменить порядок стилей линий до или после вывода на печать осей. При установке LineStyleOrder для нового значения MATLAB обновляет стили всех линий, находящихся в осях. При продолжении печати в осях команды печати продолжают использовать стили линий из обновленного списка.

При использовании R2019a или более ранней версии перед выводом на печать необходимо изменить порядок стилей линий. Установка значения LineStyleOrder свойство, а затем вызовите hold для установки состояния удержания осей в 'on' перед вызовом каких-либо функций печати.

Поведение этого свойства изменилось в R2019b. Дополнительные сведения см. в разделе:

Индекс порядка стиля строки, заданный как положительное целое число. Это свойство определяет следующий стиль линии MATLAB, выбранный из осей LineStyleOrder для создания следующей линии печати. Например, если для этого свойства задано значение 1, затем следующая линия печати, добавляемая к осям, использует первый элемент в LineStyleOrder собственность. Если значение индекса превышает число стилей линий в LineStyleOrder , то значение индекса по модулю числа элементов в LineStyleOrder массив определяет стиль следующей строки.

Когда NextPlot свойство осей имеет значение 'add', MATLAB увеличивает значение индекса после циклического прохождения всех цветов в ColorOrder с текущим стилем линий. Чтобы начать сначала со стиля первой линии, установите LineStyleOrderIndex свойство для 1.

Поведение этого свойства изменилось в R2019b. Дополнительные сведения см. в разделе Схема индексирования для ColorOrder и LineStyleOrder может изменять цвета печати и стили линий.

Это свойство доступно только для чтения.

SeriesIndex значение для следующего объекта печати, добавленного к осям, возвращаемое как целое число, большее или равное 0. Это свойство полезно для отслеживания циклического перемещения объектов по цветам и стилям линий. Это свойство поддерживает количество объектов в осях, имеющих SeriesIndex собственность. MATLAB использует его для назначения SeriesIndex значение для каждого нового объекта. Отсчет начинается с 1 при создании осей, и она увеличивается на 1 для каждого дополнительного объекта. Таким образом, обычно число равно n + 1, где n - количество объектов в осях.

При ручном изменении ColorOrderIndex или LineStyleOrderIndex свойство на осях, значение NextSeriesIndex изменение свойства в 0. Как следствие, объекты, имеющие SeriesIndex свойство больше не обновляется автоматически при изменении ColorOrder или LineStyleOrder свойства на осях.

Свойства для сброса при добавлении нового графика к осям, указанные как одно из следующих значений:

Фигуры также имеют NextPlot собственность. Кроме того, можно использовать newplot подготовка фигур и осей для последующих графических команд.

Порядок визуализации объектов, указанный как одно из следующих значений:

Цветовая карта, заданная как mоколо-3 массив RGB (красный, зеленый, синий) триплетов, которые определяют m отдельные цвета.

Пример: ax.Colormap = [1 0 1; 0 0 1; 1 1 0] устанавливает для карты цветов три цвета: пурпурный, синий и желтый.

MATLAB получает доступ к этим цветам по их номеру строки.

В качестве альтернативы используйте colormap для изменения карты цветов.

Масштаб для сопоставления цветов, заданный как одно из следующих значений:

Пример: ax.ColorScale = 'log'

Пределы цвета для карты цветов, заданные как двухэлементный вектор формы [cmin cmax].

Если свойству связанного режима присвоено значение 'auto'затем MATLAB выбирает пределы цвета. Если этому свойству присвоено значение, MATLAB устанавливает режим в значение 'manual' и не выбирает автоматически пределы цвета.

Режим выбора для CLim свойство, указанное как одно из следующих значений:

Карта прозрачности, заданная как массив конечных альфа-значений, которые линейно переходят из 0 кому 1. Размер массива может быть m-by-1 или 1-by-m. MATLAB обращается к альфа-значениям по их индексу в массиве. Альфамапы могут быть любой длины.

Масштаб для сопоставления прозрачности, заданный как одно из следующих значений:

Пример: ax.AlphaScale = 'log'

Альфа-пределы для alphamap, определяемые как двухэлементный вектор формы [amin amax].

Если свойству связанного режима присвоено значение 'auto'затем MATLAB выбирает альфа-пределы. При установке этого свойства MATLAB устанавливает режим в значение 'manual' и не выбирает автоматически альфа-пределы.

Режим выбора для ALim свойство, указанное как одно из следующих значений:

Цвет фона, определяемый как триплет RGB, шестнадцатеричный код цвета, имя цвета или короткое имя.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный цветовой код.

Можно также задать некоторые общие цвета по имени. В этой таблице перечислены параметры именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB, используемых на многих типах графиков.

Пример: ax.Color = 'none'

Ширина круговой и угловой линий, заданная как скалярное значение в единицах измерения точек. Одна точка равна 1/72 дюйма.

Пример: ax.LineWidth = 1.5

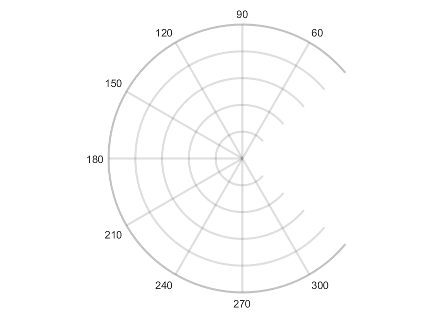

Контур вокруг полярных осей, указанный как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Разница между значениями наиболее заметна, когда пределы тета-оси не охватывают 360 градусов.

Пример: ax.Box = 'on'

Отсечение объектов к границе полярных осей, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Поведение подрезки объекта в полярных осях зависит от Clipping свойства полярных осей и Clipping свойство отдельного объекта. Значение свойства полярных осей имеет следующие эффекты:

В этой таблице перечислены результаты для различных комбинаций Clipping значения свойств.

Толстые линии и маркеры могут отображаться вне пределов полярных осей, даже если отсечение включено. Если график содержит маркеры, то пока точка данных находится в полярных осях, MATLAB рисует весь маркер.

Размер и положение полярных осей, включая метки и поля, указанные как четырехэлементный вектор формы [left bottom width height]. Этот вектор определяет границы прямоугольника, охватывающего внешние границы полярных осей. left и bottom элементы определяют расстояние от нижнего левого угла фигуры или uipanel, содержащей полярные оси, до нижнего левого угла прямоугольника. width и height элементы - это размеры прямоугольника.

По умолчанию значения измеряются в единицах, нормированных для контейнера. Чтобы изменить единицы измерения, установите Units собственность. Значение по умолчанию [0 0 1 1] включает в себя всю внутреннюю часть контейнера.

Внутренний размер и расположение, заданный как четырехэлементный вектор формы [left bottom width height]. Это свойство эквивалентно Position собственность.

Размер и положение полярных осей, не включая метки или поля, указанные как четырехэлементный вектор формы [left bottom width height]. Этот вектор определяет границы самого плотного ограничивающего прямоугольника, охватывающего полярные оси. left и bottom элементы определяют расстояние от нижнего левого угла контейнера до нижнего левого угла прямоугольника. width и height элементы - это размеры прямоугольника.

По умолчанию значения измеряются в единицах, нормированных для контейнера. Чтобы изменить единицы измерения, установите Units собственность.

Пример: ax.Position = [0 0 1 1]

Это свойство доступно только для чтения.

Поля для текстовых меток, возвращаемые в виде четырехэлементного вектора формы [left bottom right top]. Элементы определяют расстояния между границами Position свойство и размер текстовых меток и заголовка полярных осей. По умолчанию значения измеряются в единицах, нормированных к фигуре или uipanel, которая содержит полярные оси. Чтобы изменить единицы измерения, установите Units собственность.

Position собственность и TightInset свойство определяет наиболее плотную ограничительную рамку, которая охватывает полярные оси и их метки и заголовок.

Свойство Position для сохранения константы при добавлении, удалении или изменении декораций, указанное как одно из следующих значений:

Единицы измерения положения, указанные как одно из этих значений.

При указании единиц измерения как Name,Value во время создания объекта необходимо установить Units перед определением свойств, которые необходимо использовать для этих единиц измерения, таких как Position.

Параметры компоновки, указанные как TiledChartLayoutOptions или GridLayoutOptions объект. Это свойство полезно, когда объект axes находится либо в компоновке мозаичной диаграммы, либо в компоновке сетки.

Чтобы расположить оси в сетке разметки мозаичной диаграммы, установите Tile и TileSpan свойства на панели TiledChartLayoutOptions объект. Например, рассмотрим компоновку мозаичной диаграммы 3 на 3. Макет имеет сетку плиток в центре, и четыре плитки по внешним краям. На практике сетка невидима, и внешние плитки не занимают места, пока они не будут заполнены осями или диаграммами.

Этот код размещает оси ax в третьей плитке сетки..

ax.Layout.Tile = 3;

Чтобы оси охватывали несколько фрагментов, задайте TileSpan свойство как двухэлементный вектор. Например, эти оси охватывают 2 строки и 3 колонны плиток.

ax.Layout.TileSpan = [2 3];

Для размещения осей в одной из окружающих плиток задайте Tile свойство как 'north', 'south', 'east', или 'west'. Например, установка значения 'east' помещает оси в плитку справа от сетки.

ax.Layout.Tile = 'east';

Чтобы поместить оси в макет в приложении, укажите это свойство как GridLayoutOptions объект. Дополнительные сведения о работе с макетами сетки в приложениях см. в разделе uigridlayout.

Если оси не являются дочерними для разметки мозаичной диаграммы или сетки (например, если они являются дочерними для фигуры или панели), то это свойство является пустым и не оказывает никакого влияния.

Панель инструментов исследования данных, которая является AxesToolbar объект. Панель инструментов появляется в правом верхнем углу осей при наведении курсора на нее и включает опции экспорта и подсказки по данным.

Кнопки панели инструментов можно настроить с помощью axtoolbar и axtoolbarbtn функции.

Если не требуется, чтобы панель инструментов отображалась при наведении курсора на оси, установите Visible имущества AxesToolbar объект в 'off'.

ax = gca;
ax.Toolbar.Visible = 'off';

Для получения дополнительной информации посмотрите AxesToolbar Properties.

Взаимодействия, указанные как DataTipInteraction объект или пустой массив. Если значением этого свойства является DataTipInteraction можно отображать подсказки по данным в диаграмме без выбора любой из кнопок панели инструментов осей.

Чтобы удалить все взаимодействия из осей, задайте для этого свойства пустой массив. Чтобы временно отключить текущий набор взаимодействий, вызовите disableDefaultInteractivity функция. Их можно повторно включить, позвонив в enableDefaultInteractivity функция.

Дополнительные сведения о взаимодействии диаграмм см. в разделе Взаимодействие с диаграммами управления.

Состояние видимости, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Это свойство доступно только для чтения.

Расположение указателя мыши, возвращаемого в виде двухэлементного вектора формы [th r]. Элементы вектора указывают расположение последнего щелчка в осях. th - угол тета в радианах, и r - значение радиуса. Каждое значение ограничено следующими пределами:

Если фигура имеет WindowButtonMotionFcn определен обратный вызов, то значение указывает последнее местоположение указателя. Рисунок также имеет CurrentPoint собственность.

Контекстное меню, указанное как ContextMenu объект. Это свойство используется для отображения контекстного меню при щелчке объекта правой кнопкой мыши. Создайте контекстное меню с помощью команды uicontextmenu функция.

Состояние выбора, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Отображение маркеров выбора при выборе, указанных как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Обратный вызов щелчком мыши, указанный как одно из следующих значений:

Это свойство используется для выполнения кода при щелчке по объекту. Если это свойство задается с помощью дескриптора функции, MATLAB передает два аргумента функции обратного вызова при выполнении обратного вызова:

Дополнительные сведения об использовании дескрипторов функций для определения функций обратного вызова см. в разделе Определение обратного вызова.

Функция создания объекта, заданная как одно из следующих значений:

Дополнительные сведения об указании обратного вызова в качестве дескриптора функции, массива ячеек или символьного вектора см. в разделе Определение обратного вызова.

Это свойство определяет функцию обратного вызова, выполняемую при создании объекта MATLAB. MATLAB инициализирует все значения свойств перед выполнением CreateFcn обратный вызов. Если не указать CreateFcn , то MATLAB выполняет функцию создания по умолчанию.

Установка CreateFcn свойство существующего компонента не оказывает никакого влияния.

Если это свойство указано как дескриптор функции или массив ячеек, можно получить доступ к объекту, создаваемому с помощью первого аргумента функции обратного вызова. В противном случае используйте gcbo для доступа к объекту.

Функция удаления объекта, заданная как одно из следующих значений:

Дополнительные сведения об указании обратного вызова в качестве дескриптора функции, массива ячеек или символьного вектора см. в разделе Определение обратного вызова.

Это свойство определяет функцию обратного вызова, выполняемую при удалении объекта MATLAB. MATLAB выполняет команду DeleteFcn обратный вызов перед уничтожением свойств объекта. Если не указать DeleteFcn , то MATLAB выполняет функцию удаления по умолчанию.

Если это свойство указано как дескриптор функции или массив ячеек, можно получить доступ к удаляемому объекту с помощью первого аргумента функции обратного вызова. В противном случае используйте gcbo для доступа к объекту.

Прерывание обратного вызова, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Это свойство определяет, можно ли прервать выполняющийся обратный вызов. Существует два состояния обратного вызова:

Всякий раз, когда MATLAB вызывает обратный вызов, этот обратный вызов пытается прервать выполняющийся обратный вызов (если он существует). Interruptible свойство объекта, владеющего выполняющимся обратным вызовом, определяет, разрешено ли прерывание.

Очередь обратного вызова, указанная как 'queue' или 'cancel'. BusyAction определяет, как MATLAB обрабатывает выполнение прерывания обратных вызовов. Существует два состояния обратного вызова:

Всякий раз, когда MATLAB вызывает обратный вызов, этот обратный вызов пытается прервать выполняющийся обратный вызов. Interruptible свойство объекта, владеющего выполняющимся обратным вызовом, определяет, разрешено ли прерывание. Если прерывание не разрешено, то BusyAction свойство объекта, владеющего прерывистым обратным вызовом, определяет, отбрасывается он или помещается в очередь. Это возможные значения BusyAction свойство:

Возможность захвата щелчков мыши, указанных как одно из следующих значений:

Если требуется, чтобы объект был доступен для щелчка, когда он находится под другими объектами, которые не должны быть доступны для щелчка, установите PickableParts свойства других объектов для 'none' чтобы щелчок прошел через них.

Ответ на зафиксированные щелчки мыши, указанный как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Это свойство доступно только для чтения.

Состояние удаления, возвращаемое как логическое значение включения/выключения типа matlab.lang.OnOffSwitchState.

MATLAB устанавливает BeingDeleted свойство для 'on' когда DeleteFcn обратный вызов начинает выполнение. BeingDeleted свойство остается установленным в значение 'on' до тех пор, пока объект-компонент больше не будет существовать.

Проверьте значение BeingDeleted для проверки того, что объект не будет удален перед запросом или изменением.

Родительский контейнер, указанный как Figure, Panel, Tab, TiledChartLayout, или GridLayout объект.

Потомки, возвращенные в виде массива графических объектов. Это свойство используется для просмотра списка нижестоящих элементов или для изменения порядка нижестоящих элементов путем установки для свойства значения «перестановка».

Невозможно добавить или удалить дочерние элементы с помощью Children собственность. Чтобы добавить дочерний элемент в этот список, установите Parent свойства дочернего графического объекта для PolarAxes объект.

Видимость дескриптора объекта в Children свойство родительского объекта, указанное как одно из следующих значений:

Если объект не указан в списке Children свойства родительского объекта, то функции, которые получают дескрипторы объектов путем поиска в иерархии объектов или запроса свойств дескрипторов, не могут вернуть его. Примеры таких функций включают get, findobj, gca, gcf, gco, newplot, cla, clf, и close функции.

Дескрипторы скрытых объектов по-прежнему действительны. Установка корня ShowHiddenHandles свойство для 'on' перечисление всех дескрипторов объектов независимо от их HandleVisibility параметр свойства.

Это свойство доступно только для чтения.

Тип графического объекта, возвращаемого как 'polaraxes'.

Идентификатор объекта, заданный как вектор символа или скаляр строки. Можно указать уникальный Tag для использования в качестве идентификатора объекта. При необходимости доступа к объекту в другом месте кода можно использовать findobj для поиска объекта на основе Tag значение.

Пользовательские данные, указанные как любой массив MATLAB. Например, можно указать скаляр, вектор, матрицу, массив ячеек, символьный массив, таблицу или структуру. Это свойство используется для хранения произвольных данных объекта.

Если вы работаете в App Designer, создайте открытые или частные свойства в приложении для совместного использования данных вместо использования UserData собственность. Дополнительные сведения см. в разделе Общий доступ к данным в приложениях App Designer.
