Калибровка элемента - это процесс калибровки таблиц поиска и их нормализаторов путем сравнения набора таблиц поиска со статистической моделью. Стратегия определяет набор таблиц подстановки. Элемент ссылается на объект, содержащий статистическую модель и коллекцию таблиц подстановки.

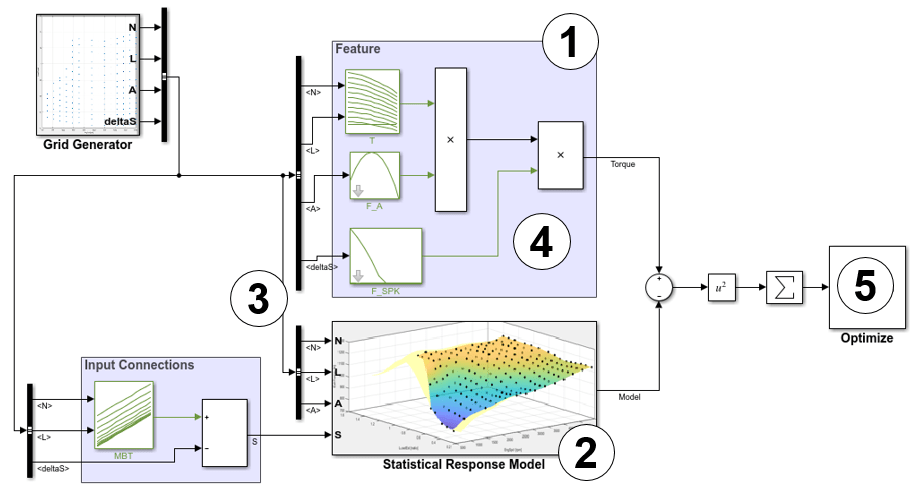

Это процесс калибровки, заполнения и проверки таблиц поиска признаков для подсистемы, которая оценивает крутящий момент двигателя.
Шаг | Описание | |
|---|---|---|
1 | Добавьте элемент и создайте или импортируйте стратегию из файла модели Simulink ®. | |
2 | Импортируйте и выберите модель ответа, связанную с заполняемым элементом. Модель реакции калибровочного Toolbox™ на основе модели является функцией набора переменных. Обычно модель создается с помощью браузера модели. | |
3 | Настройка переменных и констант (необязательно) | При необходимости выровняйте входные данные элемента по модели отклика. Для создания функциональных моделей можно использовать переменные, константы и псевдонимы. |
4 | Инициализация таблиц характеристик и калибровки (необязательно) | При необходимости инициализируйте параметры таблицы поиска модели элемента. |
5 | Инициализируйте и оптимизируйте параметры таблицы поиска модели элемента. | |
6 | Проверьте заполнение элемента путем сравнения выходных данных модели элемента и модели отклика с одинаковыми входными значениями. | |
7 | Экспорт таблиц калибровки элементов в файл. | |
