3-Phase Генератор синусоидального напряжения

Формирование сбалансированных трехфазных синусоидальных сигналов

развернуть все на странице

Библиотека:
Блок управления двигателем/элементы управления/математические преобразования

Описание

3-фазовый блок Генератора Напряжения Синуса генерирует уравновешенные, трехфазовые синусоидальные сигналы, используя исходные данные амплитуды и положения сигнала.

Блок использует подход таблицы поиска для оптимизированного выполнения кода. Можно указать количество точек таблицы подстановки в параметре Число точек данных таблицы подстановки.

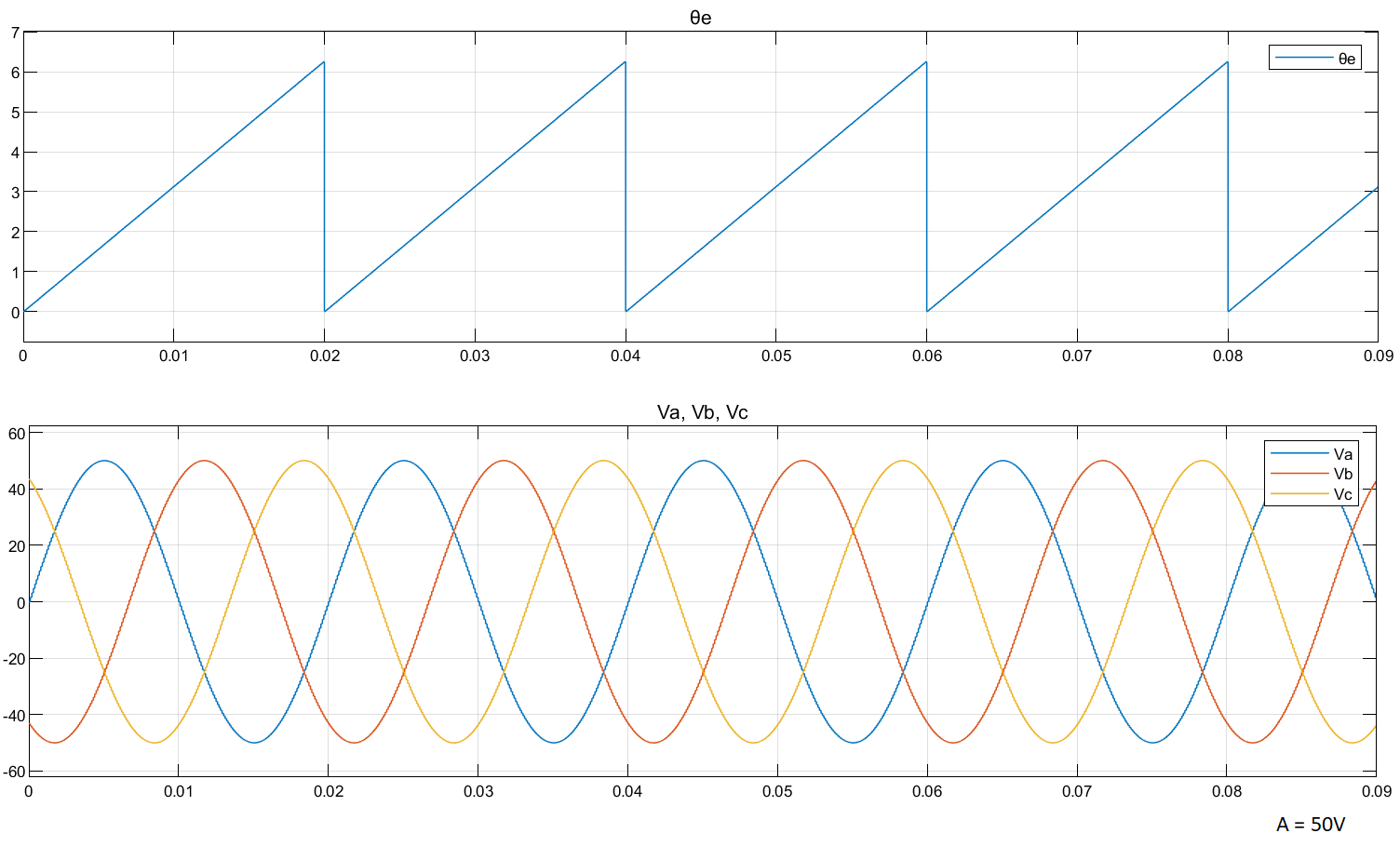

На следующем рисунке показан график положения входных и трехфазных синусоидальных выходных сигналов в зависимости от времени.

Уравнения

Следующие уравнения описывают, как блок вычисляет сбалансированные трехфазные синусоидальные сигналы.

$_{Va} = A ×$ sinü t
$_{Vb} = A × sin \frac{(}{} startt$ − 2ā3)
$_{Vc} = A × sin \frac{(}{} startt$ − 4ā3)

где:

$А$ - амплитуда опорного напряжения (вольт).
$λ$ - частота входного сигнала положения опорного напряжения (θ_e) (радиан/сек).
$t$ - время (секунды).

Порты

Вход

развернуть все

`A` - Амплитуда опорного напряжения
скаляр

Максимальная амплитуда сигнала опорного напряжения.

Типы данных: single | double | fixed point

`θ_e` - Положение опорного напряжения
скаляр

Положение или фазовое значение сигнала опорного напряжения.

Типы данных: single | double | fixed point

Продукция

развернуть все

`V_a` - осевая составляющая сбалансированного трехфазного напряжения
скаляр

Сбалансированная трехфазная составляющая сигнала напряжения вдоль оси а опорного кадра abc.

Типы данных: single | double | fixed point

`V_b` - b-осевая составляющая сбалансированного трехфазного напряжения
скаляр

Сбалансированная трехфазная составляющая сигнала напряжения вдоль оси b опорного кадра abc.

Типы данных: single | double | fixed point

`V_c` - с-осевая составляющая сбалансированного трехфазного напряжения
скаляр

Сбалансированная трехфазная составляющая сигнала напряжения вдоль оси c опорного кадра abc.

Типы данных: single | double | fixed point

Параметры

развернуть все

`Theta units` - Единица измерения `θ_e`
`Per-unit` (по умолчанию) | `Radians` | `Degrees`

Единица измерения положения опорного напряжения, предоставляемая в качестве входного значения.

`Number of data points for lookup table` - Размер таблицы подстановки
`1024` (по умолчанию) | скаляр

Размер таблицы подстановки.

Примеры модели

Run 3-Phase AC Motors in Open-Loop Control and Calibrate ADC Offset

Бегите 3-фазовые электродвигатели переменного тока в разомкнутом контуре управляют и калибруют смещение ADC

Использует управление с разомкнутым контуром (также известное как скалярное управление или управление В/Гц) для запуска двигателя. Этот метод изменяет напряжение и частоту статора для управления скоростью ротора без использования какой-либо обратной связи от двигателя. Этот метод можно использовать для проверки целостности аппаратных соединений. При применении управления разомкнутым контуром с постоянной скоростью используется источник питания двигателя фиксированной частоты. Регулируемая скорость управления с разомкнутым контуром требует источника питания переменной частоты для управления частотой вращения ротора. Чтобы обеспечить постоянный магнитный поток статора, поддерживайте амплитуду напряжения питания пропорциональной его частоте.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Генератор положения

Темы

Представлен в R2020a
