Один модуль Prescaler

Делитель целочисленных тактовых импульсов, делящий частоту входного сигнала

развернуть все на странице
  • Библиотека:

  • Блок смешанного сигнала/PLL/компоновочные блоки

  • Single Modulus Prescaler block

Описание

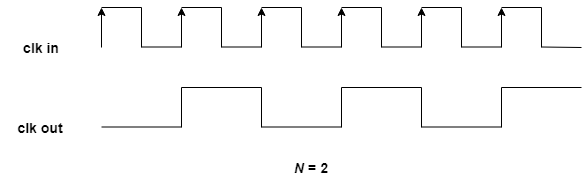

Блок подсистемы Single Modulus Prescaler делит частоту входного сигнала на настраиваемое целое значение, N, передаваемое на порт div-by. В схемах синтезатора частоты, таких как система фазовой автоподстройки частоты (ФАПЧ), эти прескалеры делят выходную частоту ГУН на целое значение. Результирующая более низкая частота на выходном порту прескалера сравнима с опорным входом в блоке PFD. Single Modulus Prescaler также называется целочисленным делителем тактового сигнала.

Порты

Вход

развернуть все

Входная тактовая частота, заданная как скаляр. В системе ФАПЧ clk in port подключается к выходному порту блока ГУН.

Типы данных: double

Отношение выходной частоты к входной тактовой частоте, выраженное скалярным целым числом.

Типы данных: double

Продукция

развернуть все

Выходная тактовая частота, выраженная скаляром. В системе PLL порт clk out соединен с портом входа обратной связи блока PFD. Выходной сигнал на выходе clk out представляет собой квадратную последовательность импульсов с амплитудой 1 В.

Типы данных: double

Параметры

развернуть все

Выберите, чтобы включить увеличенный размер буфера во время моделирования. Это увеличивает размер буфера логического решения внутри блока Single Modulus Prescaler. По умолчанию этот параметр не выбран.

Число выборок входной буферизации, доступных во время моделирования, указанных как положительный целочисленный скаляр. Это задает размер буфера логического решения в блоке Single Modulus Prescaler.

Выбор различных методов моделирования или стратегий выборки может изменить количество входных выборок, необходимых для получения точной выходной выборки. Установите размер буфера достаточно большим, чтобы входной буфер содержал все требуемые входные выборки.

Зависимости

Этот параметр доступен только в том случае, если в диалоговом окне «Параметры блока» выбран параметр «Включить увеличенный размер буфера».

Программное использование

  • Использовать get_param(gcb,'NBuffer') для просмотра текущего значения размера буфера.

  • Использовать set_param(gcb,'NBuffer',value) чтобы задать для параметра Размер буфера определенное значение.

Примеры модели

Frequency Division Using Single Modulus Prescaler

Частотное разделение с использованием одного модуля Prescaler

Открытие модели singleModulusPrescaler. Модель состоит из генератора импульсов и блока одного модуля Prescaler.

Подробнее

развернуть все

Ссылки

[1] Разави, Бехзад. Микроэлектроника РФ. Река Верхнее Седло, Нью-Джерси: Prentice Hall PTR, 1998.
