Задать профиль движения соединения

Обзор модели

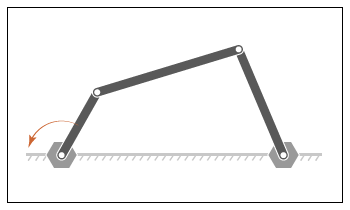

В этом учебном пособии с помощью блока «Поворотное соединение» задается изменяющийся во времени угол поворота кривошипа четырехлинейного звена. Затем, во время моделирования, вы измеряете крутящий момент в том же соединении, что и заданное движение.

Модель построения

  1. В командной строке MATLAB ® введитеsmdoc_four_bar. Откроется четырехлинейная модель. Эта модель создается в учебном пособии «Модель кинематической цепи с замкнутым контуром».

  2. В диалоговом окне блока «Поворотное соединение основания и кривошипа» задайте следующие параметры.

    ПараметрНастройка
    Включение > Крутящий моментAutomatically Computed
    Приведение в действие > ДвижениеProvided by Input
    Датчик > Крутящий момент приводаОтобранный

    Блок соединения отображает два физических сигнальных порта. Входной порт q принимает угловое положение соединения. Выходное отверстие t обеспечивает момент приведения в действие соединения, необходимый для достижения этого углового положения.

  3. В каждом из четырех диалоговых окон блока «Поворотное соединение» установите значение «Внутренняя механика» > «Коэффициент демпфирования». 5e-4 N*m/(deg/s). При моделировании демпфирующие силы между шовными рамами учитывают диссипативные потери на стыках.

  4. Перетащите следующие блоки в модель. Эти блоки позволяют задать сигнал крутящего момента и построить график положения соединения.

    БлокБиблиотека
    Конвертер Simulink-PSSimscape > Утилиты
    Преобразователь PS-SimulinkSimscape > Утилиты
    ОбъемSimulink > Раковины
    Построитель сигналовSimulink > Источники

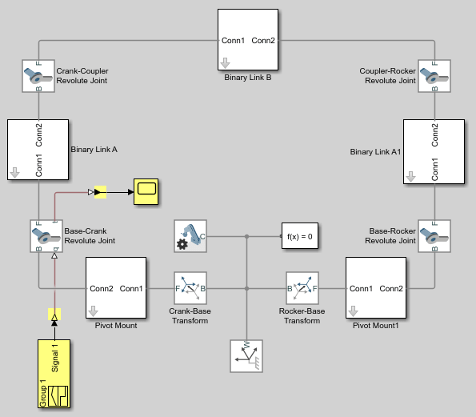

  5. Подключите блоки, как показано на рисунке.

  6. На вкладке «Обработка ввода» диалогового окна «Блок преобразователя Simulink-PS» задайте следующие параметры блока.

    ПараметрСтоимость
    Фильтрация и производныеFilter input
    Порядок фильтрации входных данныхSecond-order filtering

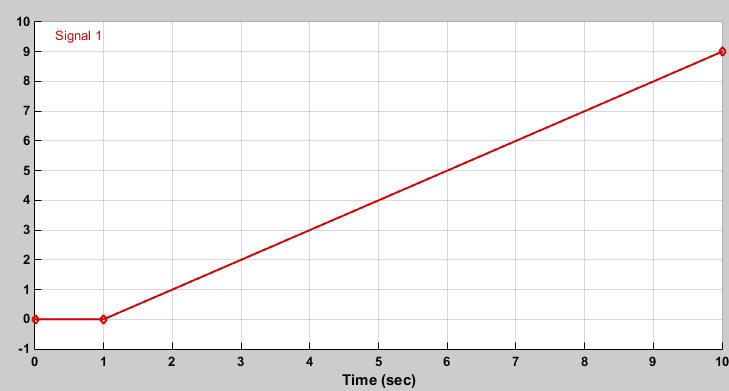

  7. В окне Построитель сигналов (Signal Builder) укажите угловую траекторию соединения, как показано на рисунке.

    Этот сигнал соответствует постоянной угловой скорости 1 рад/с от t = 1 с.

Моделирование модели

Запустите моделирование. Откроется Mechanics Explorer с динамическим отображением четырехлинейной модели.

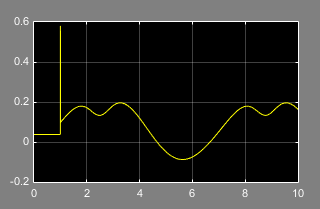

Откройте окно Scope. График объема показывает момент срабатывания соединения, с помощью которого можно достичь заданного движения.
