Укажите количество проводов, используемых в трехфазном Y-соединении: трехпроводные (нейтраль недоступна) или четырехпроводные (нейтраль доступна). По умолчанию: 3-wire Y.

Выберите механическую мощность, применяемую к валу или частоте вращения ротора, в качестве входного сигнала Simulink ® для блока или для представления вала машины с помощью Simscape™ вращательного механического порта.

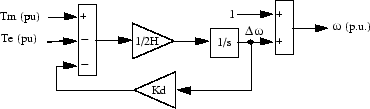

Выбрать Mechanical power Pm (по умолчанию) для задания ввода механической мощности в W или pu и изменения метки ввода блока на Pm. Скорость машины определяется инерцией J машины (или постоянной Н инерции для машины pu) и разницей между механическим крутящим моментом Tm, возникающим в результате приложенной механической мощности Pm, и внутренним электромагнитным крутящим моментом Те. Условное обозначение механической мощности - когда скорость положительная, положительный сигнал механической мощности указывает режим генератора, а отрицательный сигнал указывает режим двигателя.

Выбрать Speed w для задания ввода скорости, в рад/с или в пу, и изменения метки ввода блока на w. Скорость машины накладывается и механическая часть модели (постоянная инерции H) игнорируется. Использование скорости в качестве механического ввода позволяет моделировать механическую связь между двумя машинами.

На следующем рисунке показано, как моделировать жесткое соединение вала в двигателе-генераторе, когда крутящий момент трения игнорируется в машине 2. Выход скорости машины 1 (двигателя) соединен с входом скорости машины 2 (генератора), а выход электромагнитного крутящего момента машины 2 Те подается на вход механического крутящего момента Tm машины 1. Коэффициент Kw учитывает единицы скорости обеих машин (pu или рад/с) и передаточное число коробки передач w2/w1. Коэффициент KT учитывает единицы крутящего момента как машин (pu или N.m), так и номинальные параметры машин. Кроме того, поскольку J2 инерции игнорируется в машине 2, J2, относящиеся к скорости машины 1, должны быть добавлены к J1 инерции машины 1.

Выбрать Mechanical rotational port для добавления к блоку механического поворотного порта Simscape, который позволяет соединять вал машины с другими блоками Simscape, имеющими механические поворотные порты. Входной сигнал Simulink, представляющий механическую мощность Pm или скорость w машины затем извлекают из блока.

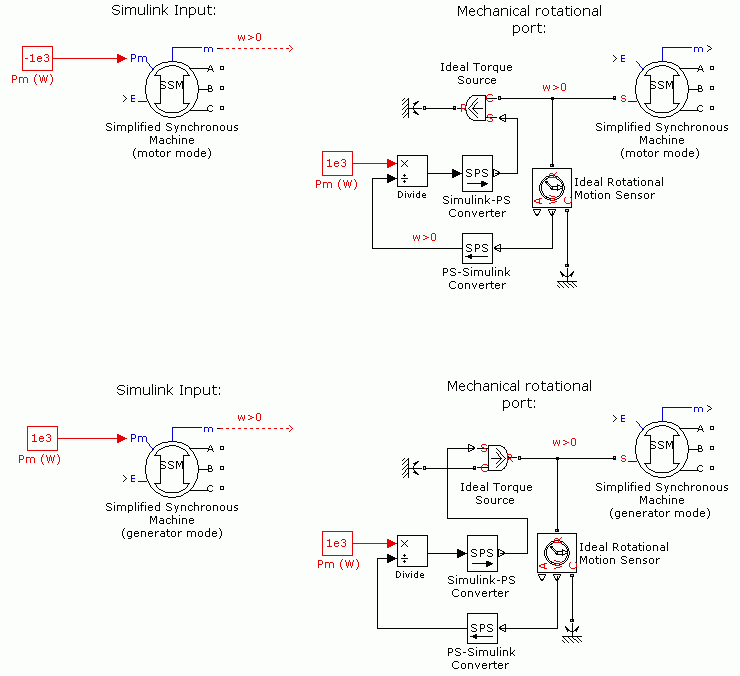

На следующем рисунке показано, как подключить блок источника идеального крутящего момента из библиотеки Simscape к валу машины, чтобы представить машину в режиме двигателя или в режиме генератора, когда частота вращения ротора положительная.

Если этот флажок установлен, на выходе измерения используются имена сигналов для идентификации меток шины. Эта опция используется для приложений, для которых метки сигналов шины должны содержать только буквенно-цифровые символы. Значение по умолчанию очищено.

Если флажок снят, на выходе измерения используется определение сигнала для идентификации меток шины. Метки содержат неальфанумерные символы, несовместимые с некоторыми приложениями Simulink.

Номинальная кажущаяся мощность Pn (VA), частота fn (Гц) и среднеквадратичное напряжение Vn (V). Вычисляет номинальный крутящий момент и преобразует единицы СИ в pu. По умолчанию: [187e6 13800 60].

Коэффициент инерции (J в ^кгм2 или H в секундах) демпфирования (Kd) и число пар полюсов (p). Коэффициент демпфирования должен быть указан в (pu крутящего момента )/( pu скорости) в обоих диалоговых окнах машины (в pu и в SI). По умолчанию: [3.7 0 20] для pu и [3.895e6 0 20] для СИ.

Сопротивление R (Λ или pu) и реактивное сопротивление L (H или pu) для каждой фазы. По умолчанию: [0.02 0.3] для pu и [0.0204 0.8104e-3] для СИ.

Начальное отклонение скорости (% от номинального), угол ротора (градусы), значения линейного тока (A или pu) и фазовые углы (градусы). Эти значения автоматически вычисляются утилитой потока нагрузки блока Powergui. По умолчанию: [ 0,0 0,0,0 0,0,0 ].

Указывает время выборки, используемое блоком. Чтобы наследовать время выборки, указанное в блоке Powergui, задайте для этого параметра значение −1. По умолчанию: −1.

Задает метод интеграции, используемый блоком. Выбор: Trapezoidal non iterative(по умолчанию), Trapezoidal robust, и Backward Euler robust.

При выборе параметров Автоматически обрабатывать дискретный решатель и Дополнительные настройки решателя блоков в блоке powergui для модели дискретного решателя автоматически устанавливается значение Trapezoidal robust.

Trapezoidal non iterative требуется добавить незначительную шунтирующую нагрузку на клеммы станка для поддержания стабильности моделирования, и моделирование может не сойтись и остановиться при увеличении количества станков в модели.

Trapezoidal robust и Backward Euler robust позволяют исключить необходимость использования паразитных нагрузок. Для исключения топологических ошибок машин, подключенных к индуктивной цепи (например, автоматический выключатель, соединенный последовательно с машиной), машина моделирует ничтожную внутреннюю нагрузку 0.01% номинальной мощности.

Trapezoidal robust несколько точнее, чем Backward Euler robust, особенно когда модель моделируется в большее время выборки. Trapezoidal robust может создавать небольшие демпфированные числовые колебания напряжения машины в условиях холостого хода, в то время как Backward Euler robust предотвращает колебания и поддерживает точность.

Дополнительные сведения о том, какой метод следует использовать в приложении, см. в разделе Моделирование дискретизированных электрических систем.

Указывает время выборки, используемое блоком. Чтобы наследовать время выборки, указанное в блоке powergui, установите для этого параметра значение -1 (по умолчанию).

Укажите тип генератора машины.

Выбрать swing для реализации генератора, управляющего величиной и фазовым углом его клеммного напряжения. Величина и угол опорного напряжения определяются параметрами напряжения шины Swing или шины PV и угла напряжения шины Swing блока шины Load Flow, подключенного к клеммам машины.

Выбрать PV (по умолчанию) для реализации генератора, контролирующего его выходную активную мощность P и величину напряжения V.P, задают параметром Active power generation P блока. V определяется параметром напряжения шины качания или шины PV блока шины потока нагрузки, подключенного к клеммам машины. Минимальную и максимальную реактивную мощность, генерируемую блоком, можно контролировать с помощью параметров Минимальная реактивная мощность Qmin и Максимальная реактивная мощность Qmax.

Выбрать PQ для реализации генератора, управляющего его выходной активной мощностью P и реактивной мощностью Q. P и Q задаются параметрами активной выработки мощности P и реактивной выработки мощности Q блока соответственно.

Укажите активную мощность, генерируемую машиной, в ваттах. При работе машины в режиме двигателя указывается отрицательное значение. Этот параметр доступен, если тип генератора указан как PV или PQ. По умолчанию: 0.

Укажите реактивную мощность, которая должна генерироваться машиной, в vars. Отрицательное значение указывает, что реактивная мощность поглощается машиной. Этот параметр доступен только в том случае, если тип генератора указан как PQ. По умолчанию: 0.

Этот параметр доступен только в том случае, если тип генератора указан как PV. Указывает минимальную реактивную мощность, которая может быть сгенерирована машиной при поддержании напряжения на клемме на ее опорном значении. Это опорное напряжение определяется параметром напряжения шины качания или шины PV блока шины потока нагрузки, подключенного к клеммам машины. Значение по умолчанию: -inf, что означает отсутствие нижнего предела на выходе реактивной мощности. По умолчанию: -inf.

Этот параметр доступен только в том случае, если тип генератора указан как PV. Указывает максимальную реактивную мощность, которая может быть сгенерирована машиной при поддержании напряжения на клемме на ее опорном значении. Это опорное напряжение определяется параметром напряжения шины качания или шины PV блока шины потока нагрузки, подключенного к клеммам машины. Значение по умолчанию: +inf, что означает отсутствие верхнего предела на выходе реактивной мощности. По умолчанию: +inf.
