Скалярное управление индукционной машиной

Управление V/f индукционной машины

  • Библиотека:
  • Simscape / Электрический / Контроль / Машинный Контроль за Индукцией

  • Induction Machine Scalar Control block

Описание

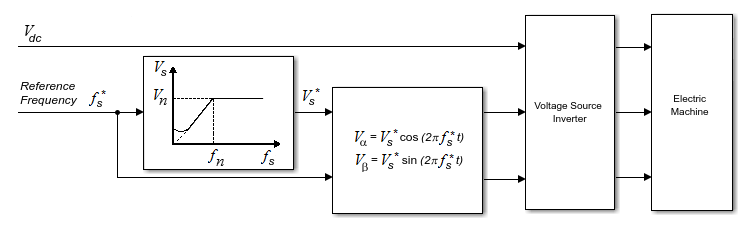

Блок скалярного управления индукционной машиной реализует скалярную структуру управления индукционной машиной, то есть V/f или V/Hz. На схеме показана структура управления V/f с разомкнутым контуром, реализованная блоком.

Уравнения

Блок скалярного управления индукционной машиной вычисляет величину напряжения статора на основе опорной частоты fs *, как:

Vs * = (Vn Vminfn fmin) fs *,

где:

  • Vn - номинальное напряжение.

  • Vmin - минимальное напряжение.

  • fn - номинальная электрическая частота.

  • fmin - минимальная частота.

Компоненты напряжения в стационарной системе отсчета:

= Vs * cos (2.dfs * t)

и

= Vs * sin (2āfs * t).

Блок получает Vabc из и , используя обратное преобразование Кларка.

Порты

Вход

развернуть все

Опорная электрическая частота.

Пример: Пример

Типы данных: single | double

Продукция

развернуть все

Опорные фазные напряжения.

Пример: Пример

Типы данных: single | double

Параметры

развернуть все

Номинальная частота.

Номинальное напряжение.

Нижняя граница для напряжения.

Время (в секундах) между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Если этот блок находится внутри запускаемой подсистемы, наследуйте время выборки, установив для этого параметра значение -1. Если этот блок находится в модели непрерывного шага переменной, укажите время выборки явно, используя положительный скаляр.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2017b
