Полеориентированное управление индукционной машиной (однофазное)

Поблочное дискретно-временное однофазное управление индукционной машиной с ориентацией на поле

  • Библиотека:
  • Simscape / Электрический / Контроль / Машинный Контроль за Индукцией

  • Induction Machine Field-Oriented Control (Single-Phase) block

Описание

Блок управления, ориентированный на поле индукционной машины (однофазный), реализует однофазную управляющую структуру, ориентированную на поле индукционной машины.

Уравнения

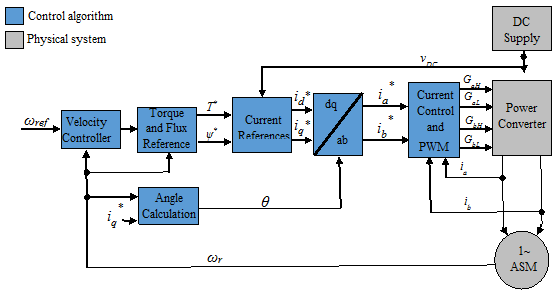

Ориентированная на поле архитектура управления для однофазной индукционной машины:

Можно указать эталон крутящего момента в качестве входного значения или, в случае управления скоростью, создать эталон внутри с помощью контроллера скорости PI. Эталон крутящего момента, полученный из контроллера частоты вращения PI, представляет собой:

T * = (Kp_ω+Ki_ωTszz−1) (startref − startr)

где startr - угловая механическая скорость ротора в рад/с.

Блок генерирует привязку потока как

start* = 2āfnstartnpmin (| startr |, 2.dfnp)

где:

  • p - число пар полюсов.

  • fn - номинальная частота.

  • λ n - номинальный поток.

Текущие ссылки получены из параметров машины:

iq * = (Lms + Llar) T * paLmsstart*

id * = start* a2Lms

где:

  • Lms - это взаимная индуктивность основной обмотки.

  • Llar - индуктивность утечки ротора основной обмотки.

  • а - отношение числа витков вспомогательных обмоток к числу основных обмоток.

Угол вычисляется решением:

dü dt = pstartr + a3LmsRarstart* (Lms + Llar)

Преобразование в стационарную опорную рамку выполняется с использованием:

(iaib) = (a2sin (start) a2cos (start) cos (start) sin (start)) (идик)

Ограничения

  • Управляющая структура реализована в одной частоте дискретизации.

Порты

Вход

развернуть все

Укажите привязку угловой скорости в рад/с или привязку крутящего момента в Нм.

Типы данных: single | double

Токи статора для основной и вспомогательной обмоток.

Типы данных: single | double

Измеренная угловая скорость ротора, в рад/с.

Типы данных: single | double

Продукция

развернуть все

Импульсы затвора инвертора, заданные как логические. Мертвое время не считается.

Типы данных: single | double

Шина, содержащая внутренние сигналы для визуализации. Сигналы:

  • Эталонный крутящий момент или частота вращения

  • Скорость ротора, в рад/с

  • start, в радианах

  • Токи статора (iab), в A

  • Источник тока статора (iabRef), в A

  • Эталон крутящего момента (TqRef), в Нм

  • Эталонный поток (СПР), в Wb

Типы данных: single | double | bus

Параметры

развернуть все

Общая информация

Укажите режим управления. Опорный вход принимается за угловую скорость, в рад/с, для Speed control и крутящий момент, в Нм для Torque control.

Номинальная электрическая частота, в Гц.

Количество пар полюсов.

Сопротивление ротора основной обмотки, Ом.

Индуктивность утечки ротора основной обмотки, в Ч.

Взаимная индуктивность основной обмотки, в Н.

Отношение витков вспомогательных обмоток к основным.

Время выборки для блока, в с.

Время контрольной выборки, в с.

Внешний контур

В этой таблице показано, как видимость некоторых параметров на вкладке Внешний цикл (Outer Loop) зависит от опции, выбранной для параметра Режим управления (Control mode) на вкладке Общие (General).

Режим управленияДоступные параметры
Управление скоростьюПропорциональный коэффициент усиления регулятора скорости
Интегральный коэффициент усиления контроллера скорости
Интегральный коэффициент усиления защиты от навивки контроллера скорости
Максимальный крутящий момент (Нм)
Минимальный крутящий момент (Нм)
Номинальный поток (Wb)
Контроль крутящего моментаНоминальный поток (Wb)

Пропорциональный коэффициент усиления для контроллера скорости PI.

Интегральное усиление для контроллера скорости PI.

Интегральное усиление защиты от навивки.

Максимальный крутящий момент, используемый при насыщении регулятора скорости, в Нм.

Минимальный крутящий момент, используемый при насыщении регулятора скорости, в Нм.

Номинальный поток, в Wb. Номинальный поток используется для вычисления привязки потока.

Внутренний контур

В этой таблице показано, как видимость некоторых параметров на вкладке Внутренний цикл (Inner Loop) зависит от опции, выбранной для параметра Тип элемента управления (Control type).

Тип элемента управленияДоступные параметры
Контроль гистерезисаПолоса гистерезиса тока (A)
Управление PIПропорциональный коэффициент усиления тока α - фазы
Интегральный коэффициент усиления A-фазного тока
A-фазный ток с усилением против обмотки
Пропорциональный коэффициент усиления тока B-фазы
Интегральный коэффициент усиления тока В-фазы
Коэффициент усиления антиобмоточного тока B-фазы

Тип управления для контура управления током.

Диапазон гистерезиса тока для контроллера, в А.

Пропорциональный коэффициент усиления для тока регулятора А-фазы (главной обмотки).

Интегральный коэффициент усиления для тока контроллера A-фазы (главной обмотки).

Усиление защиты от обмотки для тока контроллера A-фазы (главной обмотки).

Пропорциональный коэффициент усиления для тока контроллера B-фазы (вспомогательной обмотки).

Интегральное усиление для тока контроллера B-фазы (вспомогательной обмотки).

Усиление защиты от обмотки для тока контроллера B-фазы (вспомогательной обмотки).

Ссылки

[1] Корреа, М. Б. Р., Якобина, С. Б., Лима, А. М. Н., Да Сильва, Э. Р. С. «Полевое ориентированное управление однофазным приводом индукционного двигателя». PESC 98 Запись. 29-я ежегодная конференция IEEE Power Electronics Specials. Том 2, 1998, стр. 990 - 996.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018b
