Реализовать преобразование + -0 в abc
Simscape / Электрический / Контроль / Математические Преобразования
Блок обратного симметричного преобразования (Inverse Symmetrical-Components Transform) реализует обратное симметричное преобразование положительного, отрицательного и нулевого фазора. Преобразование разбивает симметричное множество из трех фазоров на эквивалентное несбалансированное множество фазоров a, b и c.
Это преобразование используется для регенерации трехфазного сигнала из системы, которая была разъединена с помощью блока «Симметричное преобразование компонентов».
Используйте Power invariant свойство для выбора между преобразованием Fortescue и альтернативной, инвариантной версией.
Обратное симметричное преобразование компонентов регенерирует несбалансированный трехфазный сигнал [Va, Vb, Vc] из компонентов сбалансированного набора фазоров [Va +, Va-, Va0], заданных в области + -0:
− Va0].
где, a - оператор сложного вращения
e2xeoni/3,
и K - константа, определяющая тип преобразования:
преобразование мощности
Если преобразование было выполнено с использованием параметра power-invariant, включите Power invariant свойство для выбора инвариантного преобразования мощности и регенерации правильного abc-сигнала.
Симметрично-компонентное преобразование разделяет несбалансированный трехфазный сигнал, заданный в фазорных величинах, на три сбалансированных набора фазоров:
] + [va0vb0vc0],
где:
va, vb и vc составляют исходный несбалансированный набор фазоров.
va +, vb + и vc + составляют сбалансированный положительный набор фазоров.
va-, vb- и vc- составляют сбалансированный отрицательный набор фазоров.
va0, vb0 и vc0 составляют сбалансированный нулевой набор фазоров.
Преобразование симметричных компонентов вычисляет симметричную фазу как:
VaVbVc].
Поскольку остальные два набора симметричных фазоров не часто используются при вычислении, преобразование генерирует только первый набор. Однако можно вычислить b- и c-наборы с точки зрения простых поворотов первого:
Va − Va0],
и
Va − Va0].
Три набора сбалансированных фазоров, генерируемых преобразованием симметричных компонентов, имеют следующие свойства:
Положительное множество имеет тот же порядок, что и несбалансированное множество фазоров a-b-c.
Отрицательное множество имеет противоположный порядок как несбалансированное множество фазоров a-c-b.
Набор нулей не имеет порядка, поскольку все три угла фазора равны.

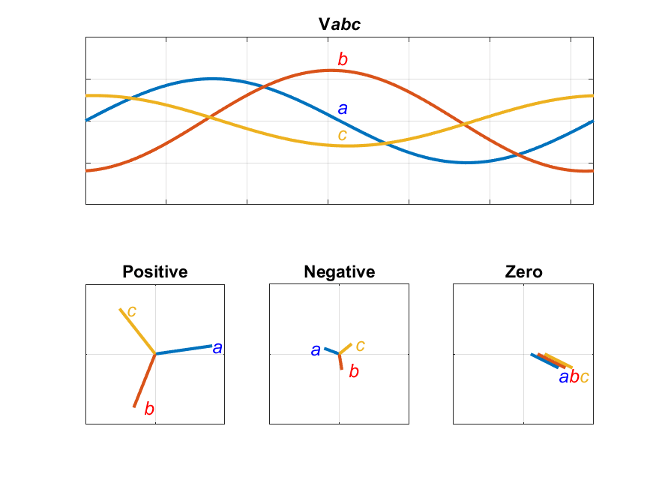

Эта диаграмма визуализирует разделение, выполняемое преобразованием.
На диаграмме верхняя ось показывает несбалансированный трехфазный сигнал с компонентами a, b и C. Нижний набор осей разделяет трехфазный сигнал на симметричные положительные, отрицательные и нулевые фазоры.
Обратите внимание, что в каждом случае компоненты a, b и c симметричны и разделены:
+ 120 градусов для положительного набора.
-120 градусов для отрицательного набора.
0 градусов для набора нулей.
[1] Андерсон, П. М. Анализ неисправных энергосистем. Хобокен, Нью-Джерси: Wiley-IEEE Press, 1995.
