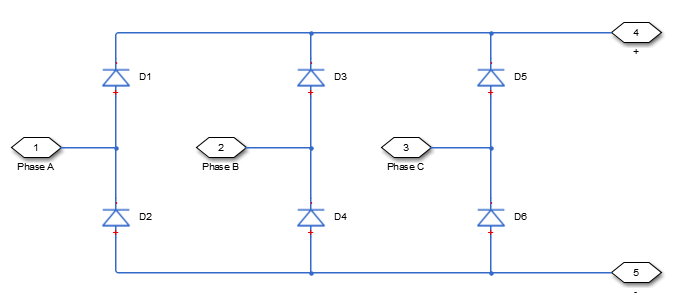

Минимальное напряжение, требуемое на + и - порты каждого диода для _1/Ron градиента характеристики i-v диода, где _Ronis - значение сопротивления On.

Скорость изменения напряжения на ток выше прямого напряжения для каждого диода.

Проводимость каждого диода с обратным смещением.

Динамика заряда диода. Значение по умолчанию: No dynamics.

Можно выбрать следующие параметры динамики расходов:

Емкость диодного перехода.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics.

Пиковый обратный ток, измеренный внешней тестовой схемой. Это значение должно быть меньше нуля.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics.

Начальный прямой ток при измерении пикового обратного тока. Это значение должно быть больше нуля.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics.

Скорость изменения тока при измерении пикового обратного тока. Это значение должно быть меньше нуля.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics.

Определяет способ указания времени обратного восстановления в блоке. Значение по умолчанию: Specify reverse recovery time directly.

При выборе Specify stretch factor или Specify reverse recovery charge, вы указываете значение, которое блок использует для получения времени обратного восстановления. Дополнительные сведения об этих параметрах см. в разделе Как блок вычисляет TM и Tau.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics.

Интервал между временем, когда ток первоначально переходит в ноль (когда диод выключается) и временем, когда ток падает до менее 10% пикового обратного тока. Значение параметра Reverse recovery time, trr должно быть больше, чем значение параметра Peak reverse current, iRM деленное на значение параметра Rate of change of current при измерении параметра iRM.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics и параметр параметризации Reverse recovery time имеет значение Specify reverse recovery time directly.

Значение, которое блок использует для вычисления времени обратного восстановления, trr. Это значение должно быть больше 1. Определение коэффициента растяжения является более простым способом параметризации времени обратного восстановления, чем задание обратного заряда восстановления. Чем больше значение коэффициента растяжения, тем дольше рассеивается обратный восстановительный ток.

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics и параметр параметризации Reverse recovery time имеет значение Specify stretch factor.

Значение, которое блок использует для вычисления времени обратного восстановления, trr. Используйте этот параметр, если в спецификации для диодного устройства указано значение обратного заряда восстановления вместо значения обратного времени восстановления.

Обратный восстановительный заряд - это суммарный заряд, который продолжает рассеиваться при отключении диода. Значение должно быть меньше $$-\frac{{}^{\mathrm{}}{}_{}}{\mathrm{}}i2RM2a$$ ,

где:

Зависимости

Этот параметр отображается, только если для параметра Динамика модели (Model dynamics) задано значение Model charge dynamics и параметр параметризации Reverse recovery time имеет значение Specify reverse recovery charge.
