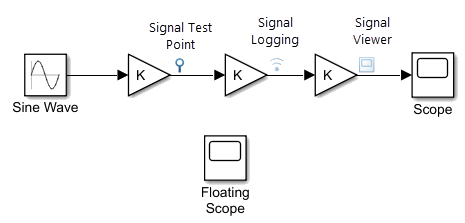

Области Simulink ® предоставляют несколько методов отображения данных моделирования и сбора данных для последующего анализа. Символы на блок-схеме представляют различные методы отображения и сбора данных.
Дополнительные сведения об этих методах:
Блоки Scope и Floating Scope - область, плавающая область, общие задачи блоков областей, плавающая область и задачи просмотра областей.
Просмотр области - Диспетчер Viewers и Generators, Плавающая область и Задачи просмотра области.
Регистрация сигналов - сохранение данных моделирования из плавающей области.
Сигнальная контрольная точка - конфигурирование сигналов в качестве контрольных точек.
Как блоки области, так и блоки плавающей области отображают результаты моделирования, но они отличаются тем, как вы подключаете сигналы и сохраняете данные. Поведение моделирования для плавающей области и средства просмотра области идентично, но управление ими в модели осуществляется по-разному.
| Способность | Область Simulink | Плавающая область Simulink | Средство просмотра области Simulink |
|---|---|---|---|
| Подключение сигналов | Подключите сигнальные линии к блоку Scope с помощью входных портов. | Присоедините сигналы к модели в интерактивном режиме до и во время моделирования. См. раздел Добавление сигналов в существующую плавающую область или средство просмотра области и быстрое переключение визуализации различных сигналов в плавающей области. | Присоедините сигналы из диспетчера Viewers и Generators Manager в интерактивном режиме с панели инструментов или с помощью контекстного меню сигнальной линии. |
| Доступ к сигналам | Поскольку сигнальные линии соединены с блоком Scope, доступ к сигналам на различных уровнях иерархии модели осуществляется с использованием блоков GoTo. | Поскольку сигналы подключаются без сигнальных линий, нет необходимости направлять линии в блок плавающей области. Можно получить доступ к большинству сигналов внутри иерархии моделей, включая ссылочные модели и диаграммы Stateflow ®. Доступ к оптимизированным сигналам невозможен. | К сигнальным линиям присоединены средства просмотра области. Можно получить доступ к большинству сигналов внутри иерархии моделей, включая ссылочные модели и диаграммы Stateflow. Доступ к оптимизированным сигналам невозможен. |
| Регистрация данных | Сохранение данных в переменной MATLAB ® в виде массива, структуры или объекта. | Сохранение данных в переменной MATLAB в качестве объекта. | Сохранение данных в переменной MATLAB в качестве объекта. |
| Управление моделированием | Кнопки «Запустить», «Вперед» и «Назад» на панели инструментов. | Кнопки «Запустить», «Вперед» и «Назад» на панели инструментов. | Кнопки «Запустить», «Вперед» и «Назад» на панели инструментов. |
| Масштабирование осей после моделирования | Кнопки панели инструментов для масштабирования пределов по осям X и Y Масштабирование осей установлено в значение | Кнопки панели инструментов для масштабирования пределов осей X и Y. Масштабирование осей установлено в значение | Кнопки панели инструментов для масштабирования пределов осей X и Y. Масштабирование осей установлено в значение |
| Добавить в модель | Добавление блока из библиотеки раковин Simulink. | Добавление блока из библиотеки раковин Simulink. | Добавление с помощью Диспетчера объектов Viewer и Generators Manager. |
| Визуальная индикация в модели | Блок объема, подключенный к сигналам. | Блок плавающей области не присоединен ни к одной сигнальной линии. | Пиктограммы Viewer, расположенные над сигнальными линиями для всех подключенных сигналов. |
| Централизованное управление областями | Нет. | Нет. | С помощью Диспетчера средств просмотра и генераторов можно добавлять или удалять средства просмотра, а также присоединять или удалять сигналы. |
| Локальное управление областями | Подключите сигнальные линии к блоку Scope в портах. | Присоедините сигналы из окна Плавающая область (Floating Scope). | Добавьте средства просмотра и присоедините дополнительные сигналы в иерархии модели с помощью контекстных меню или из окна Просмотр области (Scope Viewer). |
| Поддержка Generator™ отчетов Simulink | Да. | Да. | Нет. |
Подключение блока константы со значением времени выборки inf (постоянное время выборки) | Строит график значения данных на первом шаге времени и в любое время при настройке параметра. | Печать всех значений данных. | Строит график значения данных на первом шаге времени и в любое время при настройке параметра. |
При наличии лицензии Simulink и лицензии DSP System Toolbox™ можно использовать область Simulink Scope или область времени DSP System Toolbox. Выберите область на основе требований приложения, работы блоков и значений по умолчанию для каждого блока.
Если у вас есть лицензия DSP System Toolbox и вы используете временные области, продолжайте делать это в своих приложениях. Для использования блока временной области требуется лицензия DSP System Toolbox.
| Особенность | Объем | Объем времени |
|---|---|---|
| Расположение в библиотеке блоков | Библиотека Simulink Sinks | Библиотека раковин панели системных инструментов DSP |
| Пусковые и измерительные панели | Только с Simulink:
С помощью DSP System Toolbox или Simscape™ лицензии:
|
|
Поддержка режима моделирования для времени выборки на основе блоков Для времени выборки на основе блоков все входы блока выполняются с одинаковой скоростью. Сведения о режиме быстрого ускорения см. в разделе Поведение областей и объектов просмотра в режиме быстрого ускорения. |
|
|
Поддержка режима моделирования для времени выборки на основе портов Для времени выборки на основе портов входные порты могут работать с различной скоростью. | Нет. |
|
| Кадровая обработка сигналов | Входит в состав блока Scope с лицензией DSP System Toolbox. | Входит в блок временной области. |
| Распространение времени выборки | Если разные порты имеют разные скорости дискретизации, область использует наибольший общий делитель скоростей. | При использовании времени выборки на основе портов различные порты блока Scope наследуют различные скорости и строят графики сигналов в соответствии с этими скоростями. |
| Сохранение модели в предыдущей версии Simulink | При сохранении в выпуске перед R2015a блок «Область» преобразуется в область с функциями, доступными в этом выпуске. | Никаких изменений в элементах. |
В этой таблице перечислены различия в значениях по умолчанию свойства Configuration Property между блоками Scope и Time Scope.
| Собственность | Область по умолчанию | Область времени по умолчанию |
|---|---|---|
| Открыть в начале моделирования | Очищенный | Отобранный |
| Обработка входных данных | Элементы в виде каналов (на основе выборки) | Столбцы как каналы (на основе кадров) |
| Максимизация осей | Прочь | Автомобиль |
| Единицы времени | Ничего | Метрика (на основе интервала времени) |
| Метки оси времени | Только нижние дисплеи | Все |
| Показать метку оси времени | Очищенный | Отобранный |
| Тип графика | Автомобиль | Линия |
| Название | % < Метка сигнала > | Без названия |
| Метка Y | Нет наклейки | Амплитуда |
Плавающая область | Объем | Просмотр области | Объем времени (панель инструментов системы DSP)
