Настройка модели главного узла EtherCAT

Перед конфигурированием модели выполните процедуру в разделе Настройка EtherCAT-сети с помощью TwinCAT 3.

Настройка модели slrt_ex_ethercat_beckhoff_aio для выполнения с использованием целевого компьютера в качестве главного узла выполните процедуру в разделе Configure EtherCAT Init Block.

Настройка блока ввода EtherCAT

Перед использованием блока EtherCAT Init настройте сеть EtherCAT ® с помощью TwinCAT ® 3.

Перед началом этой процедуры ознакомьтесь с TwinCAT 3 и его документацией.

В процессе конфигурирования создайте и сохраните файл сетевой информации EtherCAT (ENI). См. раздел Настройка EtherCAT-сети с использованием TwinCAT 3.

Для включения распределенных синхросигналов EtherCAT при включении PTP для модели используйте режим сдвига шины EtherCAT.

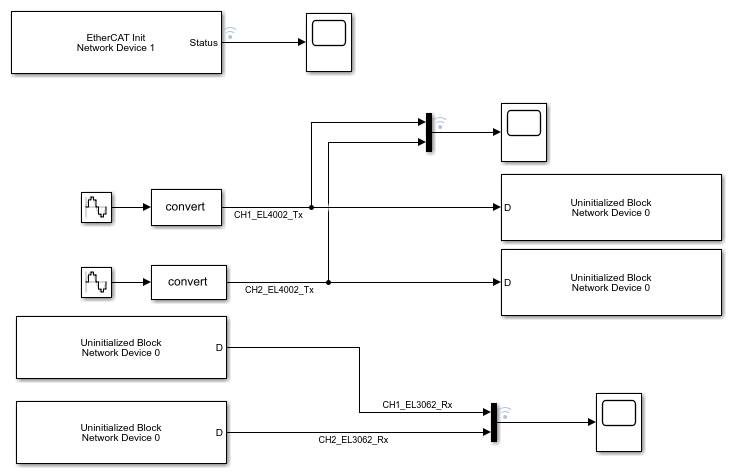

Конфигурирование блока EtherCAT Init модели slrt_ex_ethercat_beckhoff_aio:

  1. Открытая модель slrt_ex_ethercat_beckhoff_aio. В окне команды MATLAB введите:

    open_system(fullfile(matlabroot, 'toolbox', 'slrealtime',...
    'examples', 'slrt_ex_ethercat_beckhoff_aio'))
  2. Дважды щелкните по блоку EtherCAT Init.

  3. В текстовом поле Config File (ENI) перейдите к файлу сетевой информации EtherCAT (ENI), созданному при настройке сети (здесь 'BeckhoffAIOconfig.xml'). Можно ввести имя файла с одиночными кавычками или без них.

  4. Использовать значение по умолчанию 0 для параметра Device index.

    Если модель включает несколько сетей EtherCAT, введите уникальный индекс устройства для каждой сети. Введите одинаковое значение для всех блоков в каждой сети.

  5. Введите номер порта Ethernet для порта EtherCAT, подключенного к сети EtherCAT. См. раздел Установка EtherCAT-сети для выполнения.

  6. Принять значение по умолчанию Large model для настройки параметра DC.

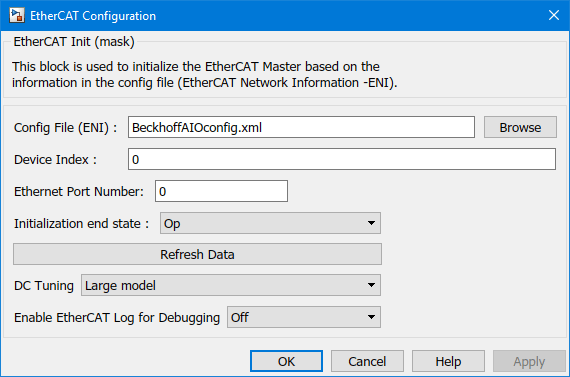

    Image of EtherCAT Init block mask dialog box

  7. Чтобы обновить данные в блоке EtherCAT Init и распространить их на другие блоки EtherCAT, нажмите кнопку Обновить данные.

  8. Нажмите кнопку ОК.

Настройка блоков приема EtherCAT PDO

Перед началом этой процедуры необходимо выбрать допустимый файл ENI в блоке EtherCAT Init.

Перед началом этой процедуры ознакомьтесь с TwinCAT 3 и его документацией.

Конфигурирование блоков приема EtherCAT PDO модели slrt_ex_ethercat_beckhoff_aio:

  1. Дважды щелкните по блоку EtherCAT PDO Receive с меткой EtherCAT PDO Receive.

  2. Установите для параметра Device Index значение, установленное в блоке EtherCAT Init.

  3. В списке Signal Name выберите переменную. Term 2 (EL3062).AI Standard Channel 1.Value.

  4. Проверьте значение параметра Sample Time в секундах.

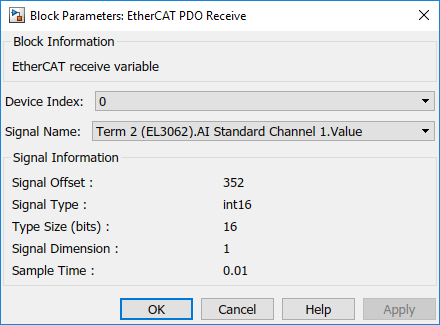

    Image of EtherCAT PDO Receive block parameters dialog box

  5. Нажмите кнопку ОК.

Выполните шаги 1-5 для блока приема EtherCAT PDO с меткой EtherCAT PDO Receive 1.

Конфигурирование блоков передачи EtherCAT PDO

Перед началом этой процедуры необходимо выбрать допустимый файл ENI в блоке EtherCAT Init.

Перед началом этой процедуры ознакомьтесь с TwinCAT 3 и его документацией.

Конфигурирование блоков передачи EtherCAT PDO модели slrt_ex_ethercat_beckhoff_aio:

  1. Открытая модель slrt_ex_ethercat_beckhoff_aio.

  2. Дважды щелкните блок EtherCAT PDO Transmit с меткой EtherCAT PDO Transmit.

  3. Установите для параметра Device Index значение, установленное в блоке EtherCAT Init.

  4. Выберите переменную Signal Name, здесь Term 3 (EL4002).AO Outputs Channel 1.Analog output.

  5. Проверьте значение параметра Sample Time в секундах.

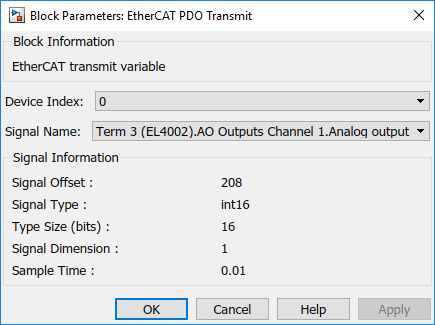

    Image of EtherCAT PDO Transmit block parameters dialog box

  6. Нажмите кнопку ОК.

Выполните шаги 2-6 для блока передачи EtherCAT PDO с меткой EtherCAT PDO Transmit 1.

Настройка параметров конфигурации EtherCAT-модели

Перед началом этой процедуры необходимо выбрать допустимый файл ENI в блоке EtherCAT Init. Дополнительные сведения см. в разделе Деривация фиксированного размера шага.

Конфигурирование параметров конфигурации для модели slrt_ex_ethercat_beckhoff_aio:

  1. Открытая модель slrt_ex_ethercat_beckhoff_aio.

  2. Вычислите наибольший общий делитель (GCD) значений времени выборки для задач EtherCAT и для всех исходных блоков в модели. В этом случае GCD является 0.010.

  3. В редакторе Simulink ® на вкладке «Real-Time» в разделе «Prepare» выберите «Hardware Settings». Выберите Параметры конфигурации > Решатель.

  4. Задайте для параметра Type значение Fixed-step и фиксированный размер шага (основное время выборки) к одному из следующих:

    • Интегральный делитель значения GCD в секундах.

    • auto, если все остальные исходные блоки в модели имеют определенное время выборки.

    В этом случае задайте для параметра значение 0.010.

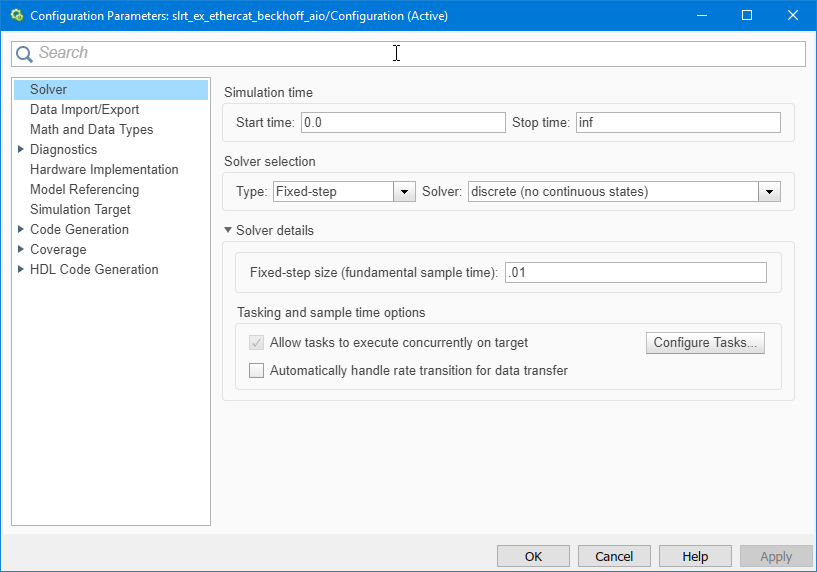

    Image of Solver pane of Configuration Parameters dialog box

  5. Нажмите кнопку ОК.

Следующие задачи - построение, загрузка и выполнение модели главного узла EtherCAT.
