Монополистые антенны

Монополь и монополь с верхней шапкой, инвертированные и копланарные инвертированные антенны, пользовательский монополь, цилиндрический монополь

Каталог монополистых антенн


`invertedF`	`invertedL`	`invertedFcoplanar`	`invertedLcoplanar`	`monopole`

`monopoleCustom`	`monopoleCylindrical`	`monopoleTopHat`	`monopoleRadial`	Каталог антенного элемента

Монополная антенна - это половина дипольной антенны на верхнюю часть проводящей плоскости земли. Наиболее распространенным типом является монополь с четвертью волны, где антенна приблизительно 1/4 длины волны радиоволн. Диаграмма направленности излучения ограничена наземной плоскостью антенны. Эти антенны находят применение в мобильной связи и сетях Интернета.

Инвертированные антенны развиты из монополярных антенн. В перевернутой F и перевернутой L антеннах верхний участок складывается так, чтобы быть параллельным плоскости земли. Эта геометрия уменьшает высоту антенны, сохраняя при этом резонансную длину трассировки.

Приложения

Antenna Designer

Проектирование, визуализация и анализ антенн

Объекты

`invertedF`	Создайте инвертированную антенну F над прямоугольной плоскостью земли
`invertedL`	Создайте инвертированную антенну L над прямоугольной плоскостью земли
`invertedFcoplanar`	Создайте инвертированную антенну F в той же плоскости, что и прямоугольная плоскость земли
`invertedLcoplanar`	Создайте инвертированную антенну L в той же плоскости, что и прямоугольная плоскость земли
`monopole`	Создайте монополярную антенну над прямоугольной плоскостью земли
`monopoleCustom`	Создайте индивидуальную антенну-монополь
`monopoleCylindrical`	Создайте цилиндрическую монополюсную антенну над прямоугольной плоскостью земли
`monopoleRadial`	Создайте монополярную антенну, установленную на радиальной плоскости земли
`monopoleTopHat`	Создайте емкостную монополярную антенну над прямоугольной плоскостью земли

Функции

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`cylinder2strip`	Эквивалентная ширина цилиндра приближения

Рекомендуемые примеры

Ultrawideband (UWB) Planar Monopole Antennas

Ultrawideband (UWB) Планарные монополистые антенны

Проектируйте планарные монополярные антенны UWB. Планарные монополюсные антенны просты в геометрии и обеспечивают сверхвысокую полосу пропускания (UWB) рабочей полосы пропускания. Чтобы создать плоский монополь, замените обычный проволочный монополь на плоские элементы различных форм, чтобы увеличить площадь поверхности монополя. Чтобы спроектировать планарную монополярную антенну, установите плоскую металлическую пластину на плоскости земли. Наземная плоскость также может иметь различные формы.

Открыть Live Script

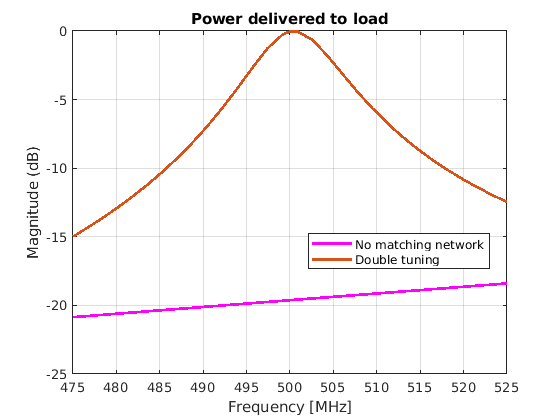

Impedance Matching of a Non-resonant(Small) Monopole

Согласование импеданса нерезонансного (малого) монополя

Спроектируйте сеть соответствия L-образного сечения двойной настройки между источником сопротивления и емкостной нагрузкой в виде небольшого монополя. L-образная секция состоит из двух индукторов. Сеть достигает сопряженного соответствия и гарантирует максимальную передачу степени на одной частоте. Этот пример требует следующего продукта:
