monopoleRadial

Создайте монополярную антенну, установленную на радиальной плоскости земли

развернуть все на странице

Описание

The monopoleRadial объект антенны создает монополярную антенну, установленную на радиальной плоскости заземления. Монополярная радиальная антенна является вариантом монополярной антенны, где антенна установлена на радиалах по сравнению с прямоугольной плоскостью земли. Эти антенны обычно используются в воздушной и наземной радиосвязях.

Radial monopole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

mpr = monopoleRadial
mpr = monopoleRadial(Name,Value)

Описание

пример

mpr = monopoleRadial создает монополярную антенну с длиной волны четверть с радиальной плоскостью земли. Объект антенны по умолчанию является центральным с точкой питания, расположенной в источник на плоскости X-Y. Объект антенны по умолчанию резонирует на частоте 75 МГц.

пример

mpr = monopoleRadial(Name,Value) устанавливает свойства с помощью пар "имя-значение". Для примера, monopoleRadial('Height',2.2) создает монополярную антенну, установленную на радиальной плоскости Земли высотой 2,2 метра. Можно задать несколько пары "имя-значение". Заключайте каждое имя свойства в кавычки. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Высота монополя, заданная как положительная скалярная величина в метре.

Пример: 'Height',3

Типы данных: double

Ширина монополя, заданная как положительная скалярная величина в метрах.

Примечание

Ширина монополя должна быть меньше 'Height'/ 4 и больше 'Height'/1001. Для получения дополнительной информации см. раздел [2].

Пример: 'Width',0.05

Типы данных: double

Количество радиалов, заданное как положительная скалярная величина.

Пример: 'NumRadials',14

Типы данных: double

Ширина каждого радиала в радиальной антенне монополя, заданная как положительная скалярная величина в метрах.

Пример: 'RadialWidth',0.05

Типы данных: double

Длина каждого радиала в радиальной антенне монополя, заданная как положительная скалярная величина в метрах.

Пример: 'RadialLength',3.13

Типы данных: double

Угол наклона радиалов относительно плоскости земли, заданный в виде скаляра по степени. Радиалы наклонены вдоль плоскости X-Y в отрицательном направлении Z.

Пример: 'RadialTilt',10

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
impedanceВходное сопротивление антенны; импеданс скана массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; Скан возврата потеря массива
vswrКоэффициент стоячей волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива

Примеры

свернуть все

Открыть Live Script

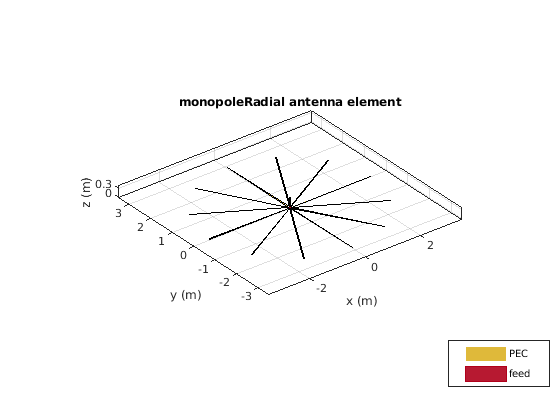

Создайте и просмотрите монополярную антенну, установленную на радиальной плоскости Земли с свойствами по умолчанию.

ant = monopoleRadial;
show(ant)

Figure contains an axes. The axes with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

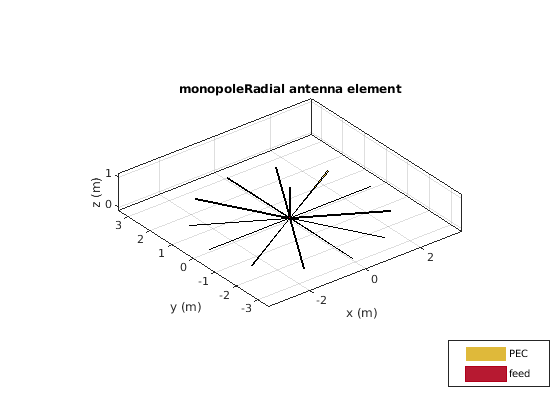

Создайте и посмотрите монополярную антенну на радиальной плоскости Земли шириной 0,0067 метра и высотой 0,33331 метра.

 m = monopoleRadial('Width',0.0067,'Height',0.3331);
 show(m)

Figure contains an axes. The axes with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

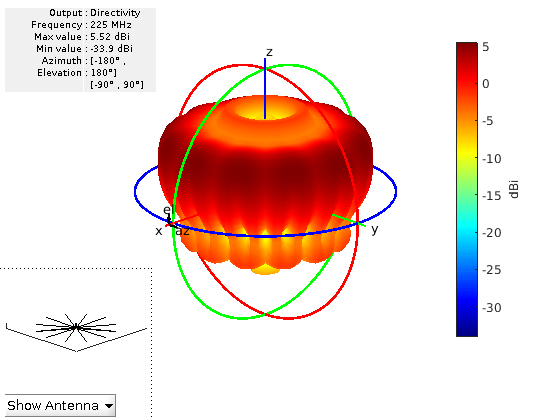

Постройте график диаграммы направленности антенны на частоте 225 МГц.

pattern(m,225e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Ссылки

[1] Баланис, Константин А. Теория антенны: Анализ и проект. 3-й эд. Хобокен, Нью-Джерси: Джон Уайли, 2005.

[2] Волакис, Джон. Antenna Engineering Handbook, 4th Ed. New York: Mcgraw-Hill, 2007.
