invertedF

Создайте инвертированную антенну F над прямоугольной плоскостью земли

развернуть все на странице

Описание

The invertedF объект является инвертированной антенной F, установленной над прямоугольной плоскостью земли.

Ширина металлической полосы связана с диаметром эквивалентного цилиндра уравнением

w=2d=4r

где:

  • d - диаметр эквивалентного цилиндра

  • r - радиус эквивалентного цилиндра

Для заданного радиуса цилиндра используйте служебную функцию cylinder2strip для вычисления эквивалентной ширины. По умолчанию инвертированная-F антенна является централизованной. Точка подачи совпадает с источником. Источник расположен на плоскости X-Y.

Создание

Синтаксис

f = invertedF
f = invertedF(Name,Value)

Описание

f = invertedF создает инвертированную антенну F, установленную над прямоугольной плоскостью земли. По умолчанию размерности выбираются для рабочей частоты 1,7 ГГц.

пример

f = invertedF(Name,Value) создает инвертированную антенну F с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Высота вертикального элемента вдоль оси Z, заданная скаляром в метрах.

Пример: 'Height',3

Типы данных: double

Ширина полосы, заданная как скаляр в метрах.

Примечание

Ширина полосы должна быть меньше 'Height'/ 4 и больше 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Длина штока от подачи до открытого конца, заданная как скаляр в метрах.

Пример: 'LengthToOpenEnd',0.05

Длина шлейфа от подачи до короткого конца, заданная как скаляр в метрах.

Пример: 'LengthToShortEnd',0.0050

Длина плоскости земли вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' to Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

Ширина плоскости земли вдоль оси Y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' to Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние со знаком от центра по длине и ширине плоскости земли, заданное как двухэлементный вектор.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: f.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и посмотрите инвертированную антенну F с высотой 14 мм над плоскостью земли размером 200 мм на 200 мм.

f = invertedF('Height',14e-3, 'GroundPlaneLength',200e-3,          ...
                  'GroundPlaneWidth',200e-3);
show(f)

Figure contains an axes. The axes with title invertedF antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

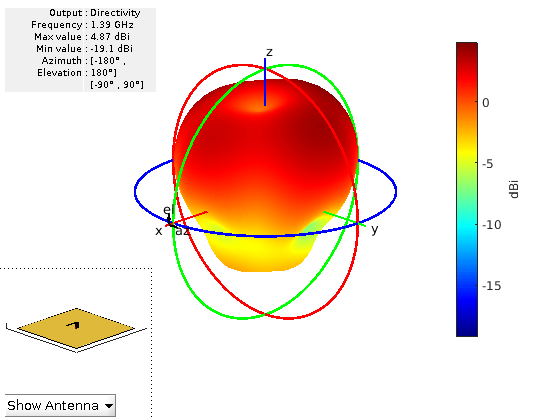

В этом примере показано, как построить график диаграммы инвертированной-F антенны для частоты 1,3 ГГц.

f = invertedF('Height',14e-3, 'GroundPlaneLength', 200e-3,          ...
                  'GroundPlaneWidth', 200e-3);
pattern(f,1.39e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 7 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Antenna Theory. Analysis and Design, 3rd Ed. New York: Wiley, 2005.

[2] Волакис, Джон. Antenna Engineering Handbook, 4th Ed. New York: Mcgraw-Hill, 2007.
