invertedLcoplanar

Создайте инвертированную антенну L в той же плоскости, что и прямоугольная плоскость земли

развернуть все на странице

Описание

The invertedLcoplanar объект является копланарной инвертированной антенной L с прямоугольной плоскостью земли. По умолчанию размерности выбираются для рабочей частоты 1,6 ГГц. Эта антенна используется в приложениях, которые требуют низкопрофильных антенн с узкой полосой пропускания, таких как передатчик для открывания двери гаража и приложения Интернета вещей (IoT).

Создание

Синтаксис

lco = invertedLcoplanar
lco = invertedLcoplanar(Name,Value)

Описание

пример

lco = invertedLcoplanar создает копланарную инвертированную антенну L с прямоугольной плоскостью земли. По умолчанию размерности антенны для рабочей частоты 1,6 ГГц.

пример

lco = invertedLcoplanar(Name,Value) создает копланарную инвертированную антенну L с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Ширина излучающего рычага, заданная как скаляр в метрах.

Пример: 'RadiatorArmWidth',0.05

Типы данных: double

Ширина кормового рычага, заданная как скаляр в метрах.

Пример: 'FeederArmWidth',0.05

Типы данных: double

Высота антенны от плоскости земли, заданная как скаляр в метрах.

Пример: 'Height',0.0800

Типы данных: double

Длина заглушки от подачи до открытого конца, заданная как скаляр в метрах.

Пример: 'Length',0.0800

Типы данных: double

Длина наземной плоскости, заданная как скаляр в метрах.

Пример: 'GroundPlaneLength',0.035

Типы данных: double

Ширина плоскости земли, заданная как скаляр в метрах.

Пример: 'GroundPlaneWidth',0.035

Типы данных: double

Подписанное расстояние от центра грунтовой плоскости, указано скаляром в метрах.

Пример: 'FeedOffset',0.06

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: lco.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте копланарную инвертированную антенну L по умолчанию и просмотрите ее.

lco =  invertedLcoplanar
lco =
  invertedLcoplanar with properties:

     RadiatorArmWidth: 0.0020
       FeederArmWidth: 0.0020
               Length: 0.0350
               Height: 0.0100
    GroundPlaneLength: 0.0800
     GroundPlaneWidth: 0.0700
           FeedOffset: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(lco)

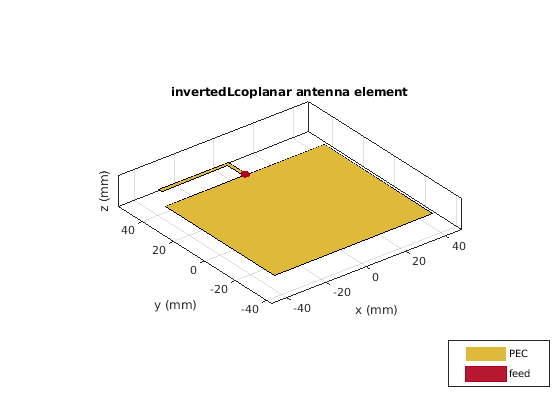

Figure contains an axes. The axes with title invertedLcoplanar antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Создайте копланарную инвертированную антенну L длиной 0,050 м, высотой 0,014 м, длиной плоскости земли 0,1 м и шириной плоскости земли 0,1 м.

lco = invertedLcoplanar('Length',50e-3, 'Height',14e-3,...
    'GroundPlaneLength',100e-3,'GroundPlaneWidth',100e-3)
lco =
  invertedLcoplanar with properties:

     RadiatorArmWidth: 0.0020
       FeederArmWidth: 0.0020
               Length: 0.0500
               Height: 0.0140
    GroundPlaneLength: 0.1000
     GroundPlaneWidth: 0.1000
           FeedOffset: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

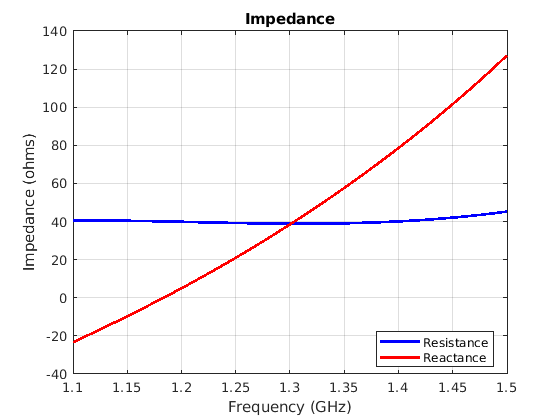

Постройте график импеданса на частоте от 1,1 ГГц до 1,5 ГГц с шагом 10 МГц.

impedance(lco,1.1e9:10e6:1.5e9);

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C. A. Antenna Theory. Анализ и проект. 3rd Ed. Hoboken, NJ: John Wiley & Sons, 2005.

[2] Штуцман, У. Л. и Гари А. Тиле. Теория и проект антенны. 3rd Ed. River Street, NJ: John Wiley & Sons, 2013.
